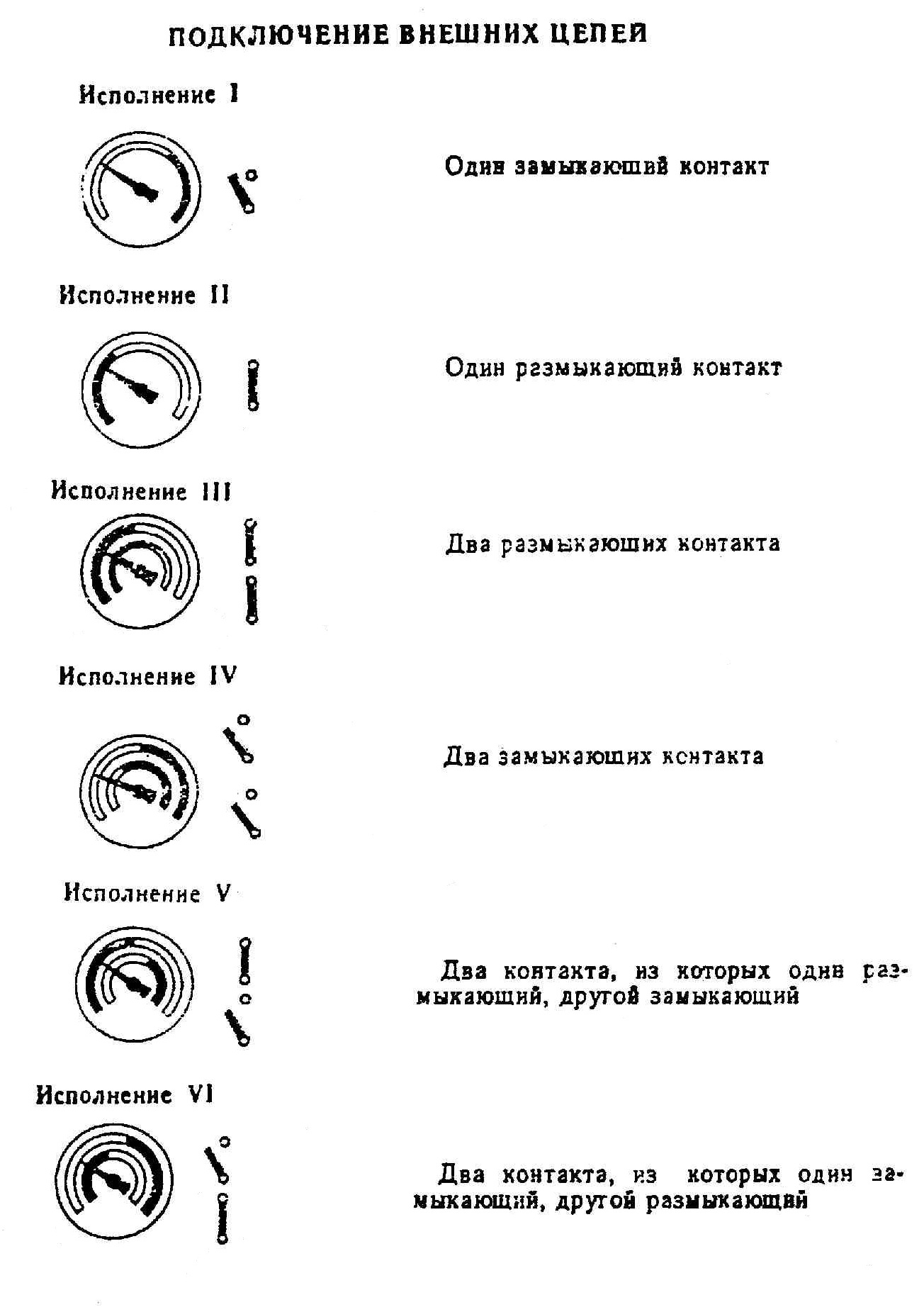

Исполнение электроконтактных групп манометров ДМ2010, ДМ2005

В манометрах ДМ2010, ДМ2005 электроконтактная группа (сигнализирующее устройство) имеет четыре варианта исполнения по ГОСТ 2405-88.
В стандартном исполнении используется магнитное поджатие.

Исполнение III
Два размыкающих контакта
Первая уставка(min, левая) - синяя
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
- до первой (min) уставки оба контакта замкнуты;
- между уставками первый контакт разомкнут, второй замкнут;
- после второй (max) уставки оба контакта разомкнуты.
Исполнение IV
Два замыкающих контакта
Первая уставка(min, левая) - красная
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
- до первой (min) уставки оба контакта разомкнуты;
- между уставками первый контакт замкнут, второй разомкнут;
- после второй (max) уставки оба контакта замкнуты.

Исполнение V (базовое)
Первый размыкающий, второй замыкающий
Первая уставка(min, левая) - синяя
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
- до первой (min) уставки первый контакт замкнут, второй разомкнут;
- междууставками оба контакта разомкнуты;
- после второй (max) уставки первый контакт разомкнут, второй замкнут.

Исполнение VI
Первый замыкающий, второй размыкающий
Первая уставка(min, левая) - красная
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
- до первой (min) уставки первый контакт разомкнут, второй замкнут;
- между уставками оба контакта замкнуты;
- после второй (max) уставки первый контакт замкнут, второй разомкнут.
...


Маркировка взрывозащищенного оборудования по ГОСТ Р 51330.0-99

Приборы КИП (например, газоанализаторы) часто работают в атмосфере, имеющей некоторую концентрацию горючих газов и паров легковоспламеняющихся жидкостей. Для того, чтобы процессы и явления возникающие при работе этих приборов, как то искрение контактов, сильный нагрев элементов конструкции и т.п, не стали причиной воспламенения этих паров или даже взрыва, данные приборы должны обладать соответствующей степенью взрывозащищенности. Требования к взрывозащищенности оборудования устанавливаются ГОСТ Р.51330.0-99 (МЭК 60079-0-98).

Взрывозащищенное электрооборудование подразделяют на две основные группы:

I группа - рудничное взрывозащищенное электрооборудование, предназначенное для применения в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и/или горючей пыли.

II группа - взрывозащищенное электрооборудование для внутренней и наружной установки, предназначенное для потенциально взрывоопасных сред, кроме подземных выработок шахт и рудников и их наземных строений, опасных по рудничному газу и/или пыли. Это основная группа взрывозащищенности оборудования общепромышленного применения.

Требования к взрывозащищенности приборов отражаются на их конструктивном исполнении: материале защитной оболочки (корпуса прибора), конструкции кабельных вводов, крепежных элементов, уплотнительных элементов и блокировок. Маркировка взрывозащищенности прибора наноситься в удобном для считывания месте корпуса, она должна быть долговечна и устойчива к химической коррозии.

Условное обозначение взрывозащиты прибора состоит из шести пунктов.



Взрывозащищенность





Первый пункт условного обозначения определяет уровень взрывозащиты прибора:

Для I группы взрывозащищенного электрооборудования

РО

Для особовзрывобезопасного электрооборудования

РВ

Для взрывобезопасного электрооборудования

РП

Для электрооборудования повышенной надежности против взрыва

Для II группы взрывозащищенного электрооборудования

0

Для особовзрывобезопасного электрооборудования

1

Для взрывобезопасного электрооборудования

2

Для электрооборудования повышенной надежности против взрыва


Второй пункт обозначения это знак Ех, указывающий, что электрооборудование соответствует стандартам взрывозащиты.

Ex

Третий пункт обозначения описывает вид взрывозащиты:

o

Масляное заполнение оболочки

p

Заполнение или продувка оболочки под избыточным давлением

q

Кварцевое заполнение оболочки

d

Взрывонепроницаемая оболочка

е

Защита вида "е"

ia

Искробезопасность, уровень "ia" (категория "ia")

ib

Искробезопасность, уровень "ib" (категория "ib")

Искробезопасность, уровень "iс" (категория "iс")

m

Герметизация компаундом

n

Защита вида "n"

s

Специальный вид взрывозащиты

После указания основного вида защиты может быть указан дополнительный вид защиты прибора.



Четвертым пунктом идет обозначение группы электрооборудования:

I - для электрооборудования, предназначенного для подземных выработок шахт и рудников и их наземных строений, опасных по рудничному газу или пыли;

II или IIA, или IIB или IIC - для электрооборудования внутренней и наружной установки, предназначенного для применения в местах с потенциально взрывоопасной газовой средой, кроме шахт и их наземных строений, опасных по рудничному газу.

Буквы А, В, С должны использоваться для обозначения подгрупп электрооборудования, при использовании видов защиты "d" и "i".

Пятый пункт обозначения определяет максимальную допустимую температуру поверхности прибора (температурный класс), относящегося ко II группе взрывозащищенности.

Т1

450°С

Т2

300°С

Т3

200°С

Т4

135°С

Т5

100°С

Т6

85°С


Шестым пунктом является дополнительная маркировка, которая может быть нанесена при необходимости:

Х (или предупредительная надпись) - для обеспечения безопасности при эксплуатации прибора необходимы специальные условия.

U - данное устройство является компонентом Ex-оборудования.

...


Условные обозначения, наносимые на циферблаты манометров

ГОСТ 25741-83 Циферблаты и шкалы манометрических термометров. Технические требования и маркировка (с Изменениями N 1, 2), ГосудаМаркировка

На циферблат прибора наносят:

  • единицу измерений;

  • знак «-» (минус) перед числом, обозначающим верхний предел измерений вакуумметрического давления;

  • класс точности или условное обозначение класса точности (например: 0,6 или 1-0,6-1);

  • условное обозначение рабочего положения прибора, если оно отличается от нормального;

  • наименование или условное обозначение измеряемой среды — при специальном исполнении прибора:

Предмет обозначения

Наименование

Форма условного обозначения

Примечание

Измеряемая среда

Кислород

Масло опасно





---

Ацетилен



Газ



Обозначение при градуировке или измерении сред

Жидкость



Водород



Сероводород





Аммиак





Хладон





n — числовое обозначение хладона

Диапазон измерений избыточного давления

Диапазон измерений равен диапазону показаний



Рабочее положение прибора

Рабочее положение с отклонением от вертикали (например, 60°)

Рабочее положение 90° не обозначают

Горизонтальное положение





На циферблате, корпусе или табличке показывающих приборов наносят:

  • номинальное напряжение и ток — для приборов с сигнализирующим устройством;

  • параметры питания — для приборов с сигнализирующим устройством непрямого действия;

  • условное обозначение прибора;

  • знак Государственного реестра — по ГОСТ 8.383;

  • товарный знак предприятия-изготовителя.

...


Соотношение единиц давления (таблица)



Презентация по физике

р1 / р2


ПакПаМПакгс/см2барфиз. атм.мм
вод. ст.
мм рт. ст.psi
Па110–310–61,0197.10–510–59,8692.10–60,1019727,5006.10–31,45037.10–4
кПа103110–31,0197.10–210–29,8692.10–3101,9727,50060,145037
МПа106103110,1972109,86923101971,67500,62145,0377
кгс/см298066,598,06650,098066510,9806650,967841104735,5614,22333
бар1051000,11,019710,98692310197,2750,0614,50377
физ. атм.1,01325.1051,01325.1020,1013251,033231,0132511,033.10476014,69594
мм вод. ст9,806659,80665.10–39,80665.10–610–49,8067.10–59,6784.10–517,356.10–21,4223.10–3
мм рт. ст.133,3220,1333221,33322.10–41,3595.10–31,3332.10–31,3158.10–313,595111,9337.10–3
psi6894,766,894766,89476.10–37,0307.10–26,89476.10–26,8046.10–2703,0751,71511
...


Степень защиты оболочки IP-XX  - расшифровка



IP (степень защиты оболочки)

Ingress Protection Rating — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96).

Под степенью защиты понимается способ защиты, проверяемый стандартными методами испытаний, который обеспечивается оболочкой от доступа к опасным частям (опасным токоведущим и опасным механическим частям), попадания внешних твёрдых предметов и (или) воды внутрь оболочки.

Маркировка степени защиты оболочки электрооборудования осуществляется при помощи международного знака защиты (IP) и двух цифр, первая из которых означает защиту от попадания твёрдых предметов, вторая — от проникновения воды.[1]

Код имеет вид IPXX, где на позициях X находятся цифры, либо символ X, если степень не определена. За цифрами могут идти одна или две буквы, дающие вспомогательную информацию. Например, бытовая электрическая розетка может иметь степень защиты IP22 — она защищена от проникновения пальцев и не может быть повреждена вертикально или почти вертикально капающей водой. Максимальная защита по этой классификации — IP69: пыленепроницаемый прибор, выдерживающий длительное погружение в воду под давлением.

Первая цифра — защита от проникновения посторонних предметов

Первая характеристическая цифра указывает на степень защиты, обеспечиваемой оболочкой:

  • людей от доступа к опасным частям, предотвращая или ограничивая проникновение внутрь оболочки какой-либо части тела или предмета, находящегося в руках у человека;
  • оборудования, находящегося внутри оболочки, от проникновения внешних твёрдых предметов.

Если первая характеристическая цифра равна 0, то оболочка не обеспечивает защиту ни от доступа к опасным частям, ни от проникновения внешних твёрдых предметов.

Первая характеристическая цифра, равная 1, указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, 2 — пальцем, 3 — инструментом, 4, 5 и 6 — проволокой.

При первой характеристической цифре, равной 1, 2, 3 и 4, оболочка обеспечивает защиту от внешних твёрдых предметов диаметром больше или равным соответственно 50, 12,5, 2,5 и 1,0 мм.

При цифре 5 оболочка обеспечивает частичную, а при цифре 6 — полную защиту от пыли.

УровеньЗащита от посторонних предметов,
имеющих диаметр
Описание
0Нет защиты
1>=50 ммБольшие поверхности тела, нет защиты от сознательного контакта
2>=12,5 ммПальцы и подобные объекты
3>=2,5 ммИнструменты, кабели и т. п.
4>=1 ммБольшинство проводов, болты и т. п.
5ПылезащищённоеНекоторое количество пыли может проникать внутрь, однако это не нарушает работу устройства. Полная защита от контакта
6ПыленепроницаемоеПыль не может попасть в устройство. Полная защита от контакта



Вторая цифра — защита от проникновения жидкости

Вторая характеристическая цифра указывает степень защиты оборудования от вредного воздействия воды, которую обеспечивает оболочка.

Если вторая характеристическая цифра равна 0, то оболочка не обеспечивает защиту от вредного воздействия воды.

Вторая характеристическая цифра, равная 1, указывает на то, что оболочка обеспечивает защиту от вертикально падающих капель воды; 2 — от вертикально падающих капель воды, когда оболочка отклонена на угол до 15º; 3 — от воды, падающей в виде дождя; 4 — от сплошного обрызгивания; 5 — от водяных струй; 6 — от сильных водяных струй; 7 — от воздействия при временном (непродолжительном) погружении в воду; 8 — от воздействия при длительном погружении в воду.

УровеньЗащита отОписание
0нет защиты
1Вертикальные каплиВертикально капающая вода не должна нарушать работу устройства
2Вертикальные капли под углом до 15°Вертикально капающая вода не должна нарушать работу устройства, если его отклонить от рабочего положения на угол до 15°
3Падающие брызгиЗащита от дождя. Вода льётся вертикально или под углом до 60° к вертикали.
4БрызгиЗащита от брызг, падающих в любом направлении.
5СтруиЗащита от водяных струй с любого направления
6Морские волныЗащита от морских волн или сильных водяных струй. Попавшая внутрь корпуса вода не должна нарушать работу устройства.
7Кратковременное погружение на глубину до 1мПри кратковременном погружении вода не попадает в количествах, нарушающих работу устройства. Постоянная работа в погружённом режиме не предполагается.
8Длительное погружение на глубину более 1мПолная водонепроницаемость. Устройство может работать в погружённом режиме
9Длительное погружение под давлениемПолная водонепроницаемость под давлением. Устройство может работать в погружённом режиме при высоком давлении жидкости.

Часто защита от попадания жидкостей автоматически обеспечивает защиту от проникновения. Например, устройство, имеющее защиту от жидкости на уровне 4 (прямое разбрызгивание) автоматически будет иметь защиту от попадания посторонних предметов на уровне 5.

Буквы

Дополнительная буква обозначает степень защиты людей от доступа к опасным частям и указывается в том случае, если:

  • действительная степень защиты от доступа к опасным частям выше степени защиты, указанной первой характеристической цифрой;
  • обозначена только защита от вредного воздействия воды, а первая характеристическая цифра заменена символом «Х».

Дополнительная буква «A» указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, «B» — пальцем, «C» — инструментом, «D» — проволокой.

Буква
Атыльной стороной руки
Впальцем
Синструментом
Dпроволокой

Вспомогательная буква «H» обозначает высоковольтное электрооборудование. Вспомогательные буквы «M» и «S» указывают на то, что оборудование с движущимися частями во время испытаний на соответствие степени защиты от вредных воздействий, связанных с проникновением воды, находится соответственно в состоянии движения или неподвижности.

БукваЗначение
HВысоковольтная аппаратура
МВо время испытаний защиты от воды устройство работало
SВо время испытаний защиты от воды устройство не работало
WЗащита от погодных условий

Степень защиты оболочки может быть обозначена дополнительной буквой только в том случае, если она удовлетворяет всем более низким по уровню степеням защиты, например: IP1XB, IP1XC, IP1XD, IP2XC, IP2XD, IP3XD.

IP69K

Немецкий стандарт DIN 40050-9 расширяет IEC 60529 до степени защиты IP69K, применяемой для высокотемпературной мойки под высоким давлением. Такие корпуса имеют не только сильную защиту от пыли (IP6X), но и способны выдержать высокое давление воды во время мойки.

Степень защиты IP69K была первоначально разработана для дорожных транспортных средств, особенно тех, которые нуждаются в регулярной интенсивной очистке (самосвалов, бетономешалок и др.), но в настоящее время находит применение в других областях (пищевая и химическая промышленность....
