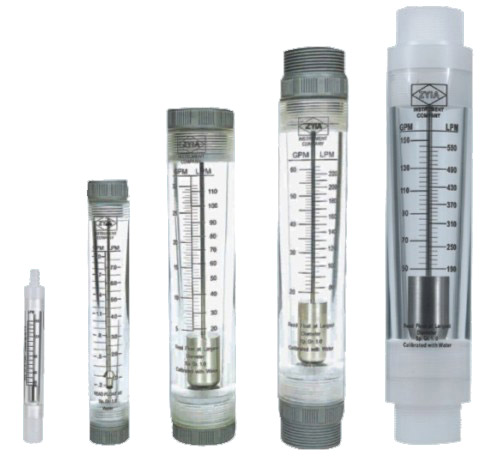

Ротаметр-индикатор (расходомер) LZM-10G, LZM-15G, LZM-20G, LZM-25G, LZM-40G, LZM-50G

Поплавковые ротаметры для контроля жидкости и газа серии LZM-G типа "трубка" из акрилового пластика

Ротаметры серии LZM выполнены из акрилового пластика предназначены для контроля непульсирующих, однофазных жидкостей или газов. Они имеют современный дизайн, малый вес и долгий срок службы.

Ротаметры этой серии являются неразборными, в связи с этим исключена возможность протечки. Фитинги температурным способом закреплены в корпусе ротаметра.

  • Рабочее давление ротаметров сери LZM <=1 МПа
  • Рабочая температура <=60 град. С.

Наша продукция может быть выполнена согласно индивидуальному запросу Заказчика.

Спецификация ротаметров



Фото
кликните
по
картинке
Модель
Диапазон измерений
Аналог
компании
Ningbo Kio
Flow
Instruments
Co., Ltd
Резьба
Точность
Давление, температура
GPM
(Жидкость)
л/мин
(Жидкость)

м3
(жидкость, для справки)

Нм3
(воздух)

LZM-10G
2,5-25 л/ч
0,0025-0,025

наружная 1/2""
± 4%

1,0 МПа

60 °С


6-60 л/ч
0,006-0,06


16-160 л/ч
0,016-0,16


LZM-15G

10-100 л/ч

0.8-8

внутренняя 1/2""
0.1-1
0.5-4
0.03-0.24
1-10

0.2-2
1-7
0.06-0.42
1.6-16
Z-4001
0.3-3
1-11
0,06-0,66

0.5-5
1.8-18
0.11-1.1
2.5-25
Z-4002

4-40



LZM-20G
1-10
4-36
0.24-2.2
6-60
Z-4003
внутренняя 3/4""


1,0 МПа

60 °С



LZM-25G
1-10
4-36
0.24-2.2

внутренняя 1""

1-15
5-60
0.3-3.6
6-60

2-20
10-70
0.6-4.2
10-100
Z-4004

5-30
20-110
1.2-6
15-140
Z-4005

5-40
20-150
1.2-9
16-160

5-45
20-170
1.2-10.2
25-250

LZM-40G
5-30
20-110
1.2-6

наружная
1 1/2"

5-40
20-150
1.2-9

20-60
80-220
4.8-13.2
25-250
Z-4006


LZM-50G
20-80
80-300
4.8-18
100-500
наружная 2"

20-100
80-360
4.8-21.6
120-600
Z-4007

40-120
150-450
9-27
300-850
Z-4007

50-150
190-560
11.4-33.6
400-1200
Z-4008

60-200
220-750
13.2-45
500-1400
Z-4009


Сокращения размерностей, упоминаемые в тексте:

GPM – галлонов в минуту
LPH – литров в час
LPM – литров в минуту
GPH – галлонов в час
m3/h – м3 в час

Перевод величин: 1 галлон = 3,785 л 1 м3 = 1000 л

Материалы компонентов используемые при производстве ротаметров LZM-G:

Корпус – акриловый пластик
Фитинги – ABS пластик
Поплавок и направляющий стержень – сталь нержавеющая
Уплотнительное кольцо – силиконовая резина

Материалы компонетов ротаметров, доступные по индивидуальному заказу

Материал корпуса
Материал поплавка
Материал уплотнительного кольца
1 - АБС-пластик
2 - ПП
3 - ПВХ
4 - латунь
5 - хромированная латунь
6 - нержавеющая сталь
1 - нержавеющая сталь
1 - силиконовая резина
2 - фтор каучук

При производстве ротаметров мы используем разнообразные материалы из пластика и металла, обладающие высокой прочностью и долговечностью. Все исходные материалы проходят тщательный входной контроль в нашей химической лаборатории, что позволяет нашим Заказчикам быть уверенным в высоком качестве конечного продукта.

Геометрические размеры ротаметров серии LZM-G

Ротаметры серии LZM-G имеют внутреннюю (левый рисунок) или наружную (правый рисунок) резьбу.

Геометрические размеры представлены в таблице.

Модель ротаметра
Размеры (мм)
A
B
C
LZM-15G
210
180
32
LZM-20G
278
236
45
LZM-25G
265
235
51
LZM-50G
380
270
75
