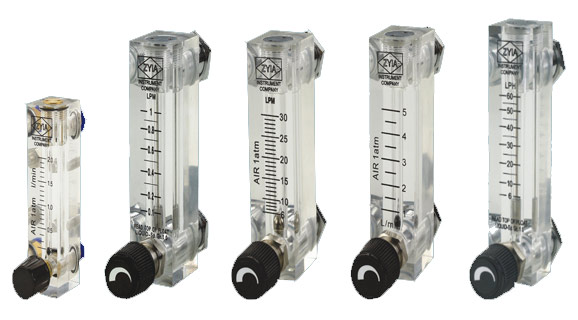

Ротаметр-индикатор (расходомер) панельного типа LZM-4T, LZM-6Т, LZM-8Т с регулировкой

Ротаметры для контроля расхода воздуха и воды серии LZM-4T, 6T, 8Т панельного типа из акрилового пластика с регулировочным вентилем





















Спецификация ротаметров



Модель
Диапазон измерений
Подсоединение
Точность

мл/мин (вода)

л / мин (воздух)
LZM-4Т
6-60
0.1-1

Быстроразъемное под трубку D=6 мм

± 4%
8-80
0.2-2
30-120
0.25-2.5
40-400
1-4

1-10

1-12
LZM-6Т
25-250
0.1-0.8

М18x1,5 - наружная
и
1/4" BSP внутренняя

Примечание:
фитинги ротаметоров
имеют обе резьбы

100-500
0.1-1.5
100-600
0.2-2
200-800
0.3-3
100-1000
0.4-4
0.5-8
1-5
1-12
2-10
2-20
3-15
3-30
10-70
LZM-8Т
0.2-2 м3/ ч

Геометрические размеры ротаметров серии LZM-4T, 6T, панельного типа:

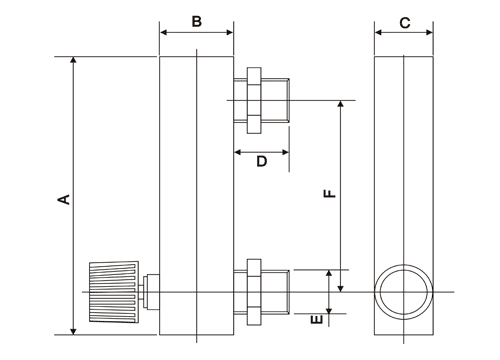

Рис.1 схема ротаметра LZM-6T



Модель
Размеры (мм)
A
B
C
D
E
F
LZM-4Т
94
27
21
14
14
70
LZM-6Т
102
30
25
20
M18x1,5
77
LZM-8Т
110
25
25
20
M18x1,5
80

Материалы компонетов ротаметров

Клапан
Фитинги
Поплавок
Уплотнительное кольцо
Сталь нержавеющая
Латунь хромированная
Сталь нержавеющая
Силиконовое

Данный вид ротаметров предназначен для контроля расхода воздуха в широком диапазоне производительностей. Конструктивной особенностью этого типа является наличие регулировочного вентиля, позволяющего оператору плавно изменять расход воздуха непосредственно на измерительном приборе.
