Тесей - термоэлектрические преобразователи 01.10Р, 01.10С

Термоэлектрические преобразователи 01.10Р, 01.10С; термопары типов КТХА, КТХК 01.10
Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.
Термопреобразователи предназначены также для измерения температуры выхлопных газов двигателей внутреннего сгорания.
Термопреобразователи имеют неразборную конструкцию.
 tesey0110r0tesey0110r1

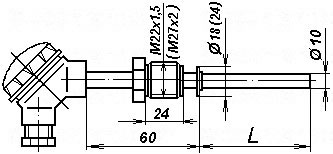

КТхх 01.10Р-010
tesey0110s2 tesey0110s1

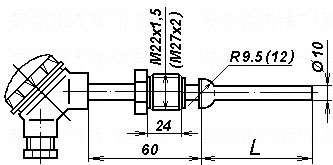

КТхх 01.10C-010

Технические характеристики термопреобразователей
  • диапазон рабочих температур, °C
  • Тип ТПДиапазон рабочих температур, °C Материал защитного чехла
    КТХАот -40 до 800С13 - сталь 10Х17Н13М2Т
    от -40 до 600С10 - сталь 12Х18Н10Т или аналоги
    КТХКот -40 до 600С10 - сталь 12Х18Н10Т или аналоги

  • диапазон условных давлений, МПа
    от 0.1 до 2.5 для 01.10Р;
    от 0.1 до 10.0 для 01.10С
    класс допуска
    1 или 2 - для КТХА;
    2 - для КТХК
    рабочий спай
    один или два,
    изолированы или неизолированы от оболочки кабеля и защитного чехла
  • показатель тепловой инерции не превышает значений:
    12 с - для ТП с изолированным спаем;
    8 с - для ТП с неизолированным спаем
  • предельная скорость потока измеряемой среды, на которую рассчитаны термопреобразователи:
    Диаметр чехла,
    D, мм
    Длина монтажной части термопреобразователя,
    L, мм
    Предельная скорость потока,
    м/с
    10
    120, 160, 200
    25
    250, 320
    15
    400, 500
    3

  • максимальная температура на клеммной головке.
    Температура на клеммной головке при эксплуатации не должна быть выше 130°С. Превышение указанной температуры приводит к разрушению маркировочного шильдика, идентифицирующего изделие и его производителя. При температуре свыше 150°С происходит разрушение герметизирующей прокладки клеммной головки. Необходимо также учитывать температуру применения удлинительных проводов, которые используются для подключения термопреобразователя в измерительную цепь.

Перечень основных исполнений термопреобразователей конструктивных модификаций 01.10Р, 01.10С

Длина монтажной части L, ГОСТ 6616-94: 80, 100, 120, 160, 200, 250, 320, 400, 500 мм.
Тип ТП
Конструктивная
модификация
Вид спая
Количество
рабочих спаев
Материал
защитного чехла
Диаметр,
D, мм
Длина монтажной части,
L, мм
Резьба
штуцера
Радиус сферы,
мм
Модификация
Типовой
вариант
min*
max
КТХА,
КТХК
01.10Р
-010,
-020
И, Н
1, 2
С10, С13
10
80
500
М22х1.5 или
М27х2
-
01.10С
9.5 или
12
* - при выборе длины монтажной части необходимо учитывать, что термопреобразователи с длиной погружаемой части менее 250 мм не подлежат периодической поверке поГОСТ 8.338-2002.
ОБОЗНАЧЕНИЕ И ПРИМЕРЫ ЗАПИСИ ПРИ ЗАКАЗЕ

КТхх 01.10Р-010 - кХ - И(Н)(2) - Схх - 10 - L, резьба штуцера М22х1.5 (или М27х2).
КТхх 01.10С-010 - кХ - И(Н)(2) - Схх - 10 - L, резьба штуцера М22х1.5 (или М27х2), радиус сферы 9.5 (или 12) мм.
Без дополнительного указания размер резьбы штуцера М22х1.5, диаметр упорного кольца 18 мм, радиус сферы 9.5 мм.
КТХА 01.10С-010 - к1 - И2 - С10 - 10 - 400 - термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.10С-010 с клеммной головкой из полимерного материала, класс допуска 1, два изолированных рабочих спая (И2), стальной чехол (С10) диаметром 10 мм, монтажная длина 400 мм; монтажные элементы: приварная сферическая втулка радиусом R9.5 и штуцер с резьбой М22х1.5.
