Анализатор качества питания Fluke 43 B
Анализатор качества питания Fluke 43 B служит для обслуживания систем электропитания, поиска неисправностей в них, диагностики неисправностей оборудования.
Анализатор качества питания Fluke 43 B предназначен для проведения измерений и процедур, необходимых при эксплуатации сетей электропитания, поиска неисправностей в них, последующего анализа результатов измерений с целью выявления и устранения причин, вызывающих эти неполадки. И все это в одном надежном, прочном и компактном инструменте.
Преимущества данного оборудования:
• Является прибором, комбинирующим наиболее часто используемые способности анализатора качества питания, мультиметра и осциллографа;
• Позволяет рассчитывать параметры трехфазной сети на симметричной нагрузке, используя данные, полученные при обычных однофазных измерениях;
• Измеряет параметры гармоник, фиксирует скачки и спады напряжения, переходные процессы в сети и броски пускового тока;
• Функция мониторинга помогает отслеживать характеристики систем энергопитания, а так же диагностировать проблемы в них, в том числе перемежающиеся неисправности;
• В меню прибора использована легко узнаваемая электротехническая терминология;
• Переключение режимов измерения и отображения основных параметров качества энергопитания одиночным нажатием кнопки;
• Запись двух параметров на выбор в течение периода времени до 16 дней;
• 20 ячеек памяти для сохранения и вызова из памяти «экранов» и данных с возможностью курсорных измерений;
• Программное обеспечение FlukeView ® позволяет записывать параметры гармоник и любые другие показания прибора в течение периода времени;
• New! FlukeView ® дает возможность получить полную картину сигнала вплоть до 51-й гармоники;
• Измерение сопротивления, емкости, падение напряжения на диоде, прозвонка;
• Поддерживает аксессуары для непосредственного измерения температуры в градусах;
• Руководство по применению прибора и видео-инструкция для ответов на сложные вопросы по проблемам качества электропитания;
• В комплект поставки входят: тестовые щупы с четырьмя видами наконечников, токовые клещи до 500 А, программное обеспечение FlukeView ® и оптически изолированный интерфейсный кабель;
• Гарантия на сам прибор Fluke 43 B - 3 года, 1 год на аксессуары.
Описание функциональных возможностей и режимов работы Анализатора качества питания Fluke 43B
 Измерение напряжения, силы тока и частоты
• Форма сигнала напряжения и тока;
• Действующее значение напряжения и тока;
• Частота.
 Трехфазные измерения
• New! На дисплее отображается схема подключения прибора для проведения трехфазных измерений мощности и коэффициента реактивной мощности на 3-хпроводной симметричной нагрузке («звезда» или «треугольник»).
 Мощностные характеристики
• Активная мощность (Вт), коэффициент мощности, коэффициент реактивной мощности ( cos ), полная мощность (ВА) и реактивная мощность (ВАР);
• Форма сигнала напряжения и тока.
 Гармоники
• Гармоники напряжения, тока и мощности до 51-ой;
• Суммарное искажение гармоники ( THD );
• Сдвиг фазы для каждой гармоники.
 Спады и повышения ( Sags & Swells )
• Непрерывное измерение напряжения и тока цикл за циклом в течение периода времени до 24 часов;
• Считывание времени и даты спадов и повышений с помощью курсора.
 Переходные процессы ( Transients )
• Регистрация переходного напряжения и искажения формы сигнала;
• Регистрация и запоминание до 40 переходных помех;
• Корреляция причины переходных помех с метками времени и даты.
 Бросок пускового тока ( Inrush )
• Регистрация и измерение параметров броска пускового тока до 500 А при помощи токовых клещей, входящих в комплект поставки.
• Возможность использования курсоров для измерения продолжительности броска пускового тока.
 Двухканальный осциллограф
• Функция Connect - and - View TM, позволяет получать на дисплее информацию об исследуемом сигнале и его форме без дополнительных настроек и регулировок;
• 20 МГц полоса пропускания с опциональным делителем напряжения 10:1
• (15 КГц по токовому каналу с опциональными токовыми клещами).

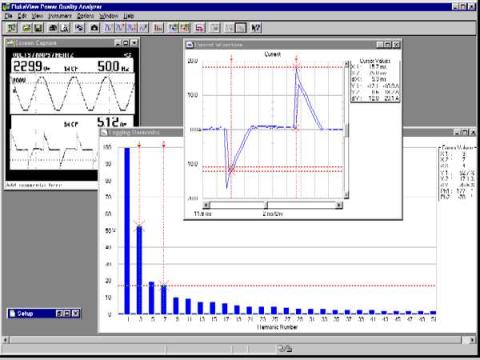

Программное обеспечение FlukeView ®
• Программное обеспечение FlukeView® для анализатора качества питания включено в комплект поставки;
• Сохранение данных, полученных в результате измерений, и форм сигнала для обработки и составления профессиональных отчетов;
• Запись показаний в память компьютера;
• Запись параметров гармоник в течение времени для создания полноценной картины гармоник сигнала;
• Работает с текстовыми редакторами, электронными таблицами и другими приложениями Windows ® ;
• Совместимо с Windows ® 95 / 98 / Me / 2000 / NT 4.0.
Технические характеристики
| Входные характеристики | Входной импеданс: 1 МОм, 20 пФ
Предел напряжения: 600 В (действ. значение) категория III
| | Режим измерения напряжения, тока и частоты | Действующее значение напряжения (В ~ + В-)
Пределы измерений: 5.000 В, 50.00 В, 500.0 В, 1250 В*
Точность: ±(1% +10 отсчетов)
Действующее значение тока (А ~ + А-)
Пределы измерений: 50.00 A , 500.0 A , 5.000 К A , 50.00 К A ,
1250 KA
Точность: ±(1% +10 отсчетов)
Частота
Пределы измерений: 10.0 Гц ... 15.0 K Гц
Точность: ±(0.5% + 2 отсчета)
Амплитудный коэффициент ( Crest Factor )
Пределы измерений: 1.0 ... 10.0
Точность: ±(5% + 1 отсчет)
| | Мощность | Активная мощность (Ватт), полная мощность ( VA ), реактивная мощность ( VAR ) в одно- и трехфазной цепи на 3-хпроводной симметричной нагрузке:
Пределы измерений: 250 Вт, 2.50 КВт, 25.0 КВт, 250 КВт, 2.50 МВт, 25 МВт, 250 МВт, 625 МВт и 1.56 ГВт.
Точность: ± (2% + 6 отсчетов) суммарная мощность,
± (4% + 4 отсчета) мощность основной гармоники.
коэффициент мощности ( PF )
Пределы измерений: 0.00 to 1.00
Точность: ± 0.04
коэффициент реактивной мощности ( DPF )
Пределы измерений: 0.00 ... 0.25 суммарно,
0.25 ... 0.90 ± 0.04, 0.90 ... 1.00 ± 0.03
Частота основной гармоники
Пределы измерений: 40.0 ... 70.0 Гц
Точность:: ± (0.5% + 2 отсчета)
| | Гармоники |
Амплитудные значения напряжения, тока, мощности:
на основной гармонике:
Точность: В, А ± (3% + 2 отсчета), Ватт ± (5% + 2 отсчета)
На гармониках от 2 до 31-ой:
Точность: В, А ± (5% + 3 отсчета), Ватт ± (10% + 10 отсчетов)
На гармониках от 32 до 51-ой:
Точность: В, А ± (15% + 5 отсчетов), Ватт ± (30% + 5 отсчетов)
Частота основной гармоники:
Пределы измерений: от 40 Гц до 70 Гц:
Точность: ± 0.25 Гц
Фаза: Напряжение и ток (между основной частотой и гармониками). Точность: для 2-ой (± 3°) . . . для 51-ой (± 15°)
Активная мощность (между основной частотой напряжения и гармониками тока)
Точность: по основной частоте (± 15°)
K - Factor :
Пределы измерений: 1.0 to 30.0
Точность: ± 10%
Суммарное гармоническое искажение ( THD ):
Пределы измерений: 0.00 to 99.99
Точность: ± (3% + 8 отсчетов)
| | Регистрация спадов и повышений | Время записи (на выбор): от 4 минут до 16 дней
Действующее значение напряжения: текущее, максимальное и минимальное (переменное AC + постоянное DC ):
5.000 В, 50.00 В, 500.0 В, 1250 В*
Точность: Показания ±(2% + 10 отсчетов), Курсорные измерения ±(2% + 12 отсчетов), Курсорные измерения среднего значения ±(2% + 10 отсчетов).
Действующее значение силы тока: текущее, максимальное и минимальное (переменное AC + постоянное DC ):
50.00 А, 500.0 А, 5.000 КА, 50.00 КА
| | Запись | Время записи (на выбор): от 4 мин. до 16 дней
Записываемые параметры: Можно выбрать до двух параметров в одной группе из приведенных ниже:
В/А/Гц: сетевое напряжение, сила тока, частота.
Мощность : активная мощность (Ватт), полная мощность ( VA ), реактивная мощность ( VAR ), коэффициент мощности ( PF ), коэффициент реактивной мощности ( DPF ), частота
Гармоники: Суммарное гармоническое искажение ( THD ), амплитуду напряжения на осн. частоте и гармониках, амплитуду тока на осн. частоте и гармониках, активную мощность на осн. частоте и гармониках, частота гармоники, %(Г) от суммарного, Фаза гармоники, К-Фактор.
Сопротивление: сопротивление, емкость, тест диодов, прозвонка цепи.
Температура: ° C или ° F
Осциллограммы: постоянное напряжение, постоянный ток, переменное напряжение, переменный ток, частота, ширина импульса + или -, фаза, коэффициент последовательности импульсов ( Duty cycle ) + или -, max значение, min значение, максимальная разница между min и max значениями, амплитудный коэффициент ( Crest Factor ).
| | Переходные процессы | Минимальная ширина импульса: 40 нс.
Полоса пропускания по входу 1: от постоянного тока до 1 МГц (с тестовыми щупами TL 24 )
Количество переходных помех: 40
Установка порогового значения напряжения: 20%, 50%, 100%, 200% выше или ниже опорного сигнала.
Опорный сигнал: После нажатия кнопки START , замеряется действующее значение напряжения сигнала и его частота. По этим данным рассчитывается гармонический сигнал, который и принимается в качестве опорного для установок пороговых значений.
Минимальное и максимальное пиковое значение напряжения в позиции курсора:
10 В, 25 В, 50 В, 125 В, 250 В, 500 В, 1250 В
Точность: ±5% полной шкалы
| | Бросок пускового тока | Диапазон тока (на выбор):
1 А, 5 А, 10 А, 50 А, 100 А, 500 А и 1000 А
Развертка (на выбор):
1 с, 5 с, 10 с, 50 с, 100 с, 5 мин.
Курсорные измерения:
Максимальное значение тока и продолжительность между курсором 1 и курсором 2
Точность: ±5% полной шкалы
Расстояние между курсорами: 4 ... 235 точек
Точность: ±(0.2% + 2 точки)
| | Двухканальный осциллограф с отображением результатов измерений | Входное сопротивление
Вход 1: Пределы измерений: 1 МОм//12 пФ; с адаптером BB 120 : 20пФ.
Точность: ±2 пФ; с адаптером BB 120: ±3 пФ.
Вход 2: Пределы измерений: 1 M Ом//10 pF ; с адаптером BB 120: 18 pF .
Точность: ±2 пФ; с адаптером BB 120: ±3 пФ.
По вертикали:
Измерение напряжения: Пределы измерений: 50 мВ/дел. ... 500 В/дел
Точность: ± (1% + 2 точки)
Чувствительность по вертикали/ Разрешение по вертикали: Значения: 5 мВ/дел. ... 500 В/дел. / 8 бит (256 линий)
Полоса пропускания по входу 1 (напряжение): от постоянного до 20 МГц на входе, или с адаптером BB 120 и делителем напряжения VPS 100-R (опция); 1 МГц со щупами TL24.
Полоса пропускания по входу 2 (ток): от постоянного тока до 15 КГц, 10 КГц с токовыми клещами 80 i -500 s
Тип входа: Открытый ( DC ), Закрытый ( AC 10 Гц -3 dB ).
По горизонтали:
Развертка: автоматическая, ручной запуск.
Пределы: 60 с/дел. ... 20 нс/дел.
Точность: ± (0.4% + 1 точка)
Частота выборки: 25 * 106 отсчетов/сек
Длина записи ( min / max отсчеты): 512 на канал
Источники синхронизации:
Параметры: Вход 1 или Вход 2 или Автоматический выбор.
Режимы работы синхронизации: Автоматический Connect-and-View™ , непрерывный (Free Run), однократный (Single Shot).
Режим Connect-and-View™:
Автоматическая развертка Connect - and - View™ распознает параметры входного сигнала, автоматически настраивает оптимальную синхронизацию и развертку по горизонтали и вертикали и обеспечивает отображение стабильной картинки комплексного и динамического сигнала, например электромотора или управляющие сигналы.
Опережение запуска: До 10 экранных делений.
Результаты измерений по каналам на выбор:
Параметры: напряжение и ток (действующее значение постоянного, переменного, переменного с постоянной составляющей), max и min пиковые значения, максимальная разница между min и max значениями. Частота, коэффициент последовательности импульсов ( Duty cycle ) + или -, сдвиг фазы между 1 и 2 входом, ширина импульса + или -, амплитудный коэффициент ( Crest Factor ).
| | Сопротивление | Пределы измерений: 500.0 Ом, 5.000 КОм, 50.00 КОм,500.0 КОм, 5.000 МОм, 30.00 МОм
Точность: ±(0.6% + 5 отсчетов)
| | Падение напряжения на диоде: | Пределы измерений: 0 ... 3.000 В
Точность: ±(2% + 5 отсчетов)
| | Прозвонка, замыкания > 1 мс: | Пределы измерений: звуковой сигнал при < (30 Ом ± 5 Ом) | | Емкость: | Пределы измерений: 50.00 нФ, 500.0 нФ, 5.000 мкФ, 50.00 мкФ,
500.0 мкФ
Точность: ±(2% + 10 отсчетов)
| | Температура:* * | Пределы измерений: -100.0 ° C to 400.0 ° C
Точность: ±(0.5% + 5 отсчетов)
| | Max ток, max напряжение в разомкнутой цепи: | Пределы измерений: 0.5 мА, < 4 В (для всех режимов не менее) | | Память | Количество запоминаемых «экранов»: 20 | | Оптически изолированный интерфейс RS -232 | К принтеру:
Поддерживают: HP LaserjetTM , Deskjet , Epson FX / LQ и Postscript принтеры с опциональным адаптером PAC 91
К компьютеру:
Программное обеспечение FlukeView ® с адаптером интерфейса PM 9080 (входит в комплект поставки).
| | ПО FlukeView | Требования к компьютеру:
100% совместимость с Windows ® 95, 98, Me , 2000, NT 4.0.
|
* Рассчитано на 600 В кат. III
* * Необходимы опциональные аксессуары для измерения температуры.
Основные характеристики
| Питание | Сетевой адаптер/зарядное устройство в комплекте.
Установлены батареи: NiCd аккумуляторы (4 шт. по 6 В).
Время работы: 4 часа.
Время зарядки: 4 часа (при выкл. приборе) 12 часов (при вкл. приборе).
Тренировочный цикл: 8 ... 14 часов (для придания NiCd аккумулятору оптимальной емкости).
| | Требования к окружающей среде | Температура: 0 ° C ... 50 ° C
Ударо- и вибропрочность: MIL 28800 E , тип 3, класс III , вариант B
Класс защиты: IP 51 (пыле- и влагонепроницаемость)
| | Механические параметры | Размер: (В x Ш x Д) 232 x 115 x 50 мм
Вес: 1.1 кг (включая батарею)
| | Безопасность | Соответствует стандартам безопасности EN 61010-1 (1993) ( IEC 1010-1), ANSI / ISA S 82.01-1994, CAN / CSA - C 22.2 No . 1010.1-92 UL 3111-1 для измерений до 600 В (действующее значение) по категории III . Уровень излучения 2.
Защита от скачков напряжения до 6 КВ на входах 1 и 2.
Максимальное «плавающее напряжение» (разность потенциалов между любым из входов и землей): 600 В.
| | Гарантия | Гарантия на сам прибор Fluke 43 B - 3 года, 1 год на аксессуары |
Информация для заказа
| Название модели | Описание | | Fluke 43B | Анализатор сети питания в комплекте:
Fluke 43B Анализатор электропитания
AC20 Промышленные тестовые зажимы
BB120 Адаптер со штырькового разъёма на BNC
BP120MH Ni-MH аккумулятор (установлен)
PM 8907 Адаптер питания/зарядное устройство
TL24 Тестовые щупы
TP4 Наконечники тестовых щупов
Инструкция по эксплуатации
VPS40 Тестовый щуп
i400s Токовые клещи (400 A)
AB200 Зажимы "крокодил"
C120 Жёсткий кейс
OC4USB Интерфейсный кабель
SW43W FlukeView® Программное обеспечение
|
| Тестовые кабели, пробники и зажимы для промышленного использования | TL220
TL238
TLK225
AC220
AC283
AC285
TL71
TL75
VPS100
TP220
| SureGrip™ Industrial Test Lead Kit
Test Lead Set for High Energy Environments
Главный комплект принадлежностей SureGrip ™
Набор зажимов типа крокодил
Набор зажимов с пинцетом SureGrip™
Набор зажимов типа Крокодил SureGrip ™ Large Jaw
Набор тестовых кабелей повышенного к чества
Набор пробников Hard Point ™
Voltage Probe Set, 100 MHz (red & gray)
SureGrip™ Industrial Test Probes
|
| Сумки и Чехлы | C550
C789
C125
C43
| Сумка для инструмента
Сумка для прибора ивспомог тельных инструментов
Soft Meter Case
Мягкий переносной футляр
|
| Токовые клещи | i1000s
i2000 flex
i3000s
80i-110s
i400s
| Токовые клещи (1000A)
Токовые клещи
Токовые клещи (3000A)
AC/DC Current Probe (100 A)
Токовые клещи
|
| Температура | 80TK
80T-150UA
| Термоэлектрический Модуль (типа К)
Универсальный датчик температуры (для мультиметров)
|
| Опции | | BB120 | BB120 Shielded Banana to Female BNC Adapter |
| Освещение | | L210 | Осветитель +удлиннитель пробника |
|
