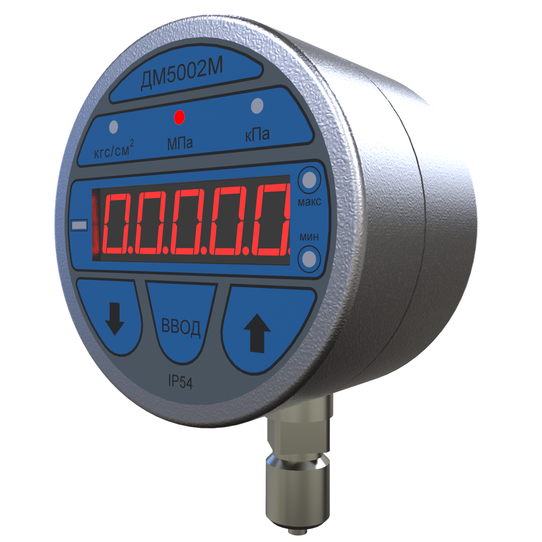

ДМ5002М Манометр цифровой прецизионный

Описание

ДМ5002М

Манометры, вакуумметры, мановакуумметры цифровые прецизионные

ДМ5002М

Манометры цифровые ДМ5002М предназначены для измерения избыточного давления и (или) разрежения жидкостей и газов с отображением текущего значения давления на цифровом индикаторе, дополнительно имеют токовый выходной сигнал, стандартный цифровой интерфейс, а также сигнализирующее устройство.
Приборы с пределом допускаемой погрешности не более ±0,25% допускается использовать в качестве эталонных средств измерения.

Тип прибора Манометры, вакуумметры, мановакуумметры цифровые прецизионные
Диаметр корпуса (мм) 100
Степень защиты IP54
Предел допускаемой основной погрешности ±0.06%; ±0.1%; ±0.15%; ±0.2%; ±0.25%; ±0.5%
Климатическое исполнение УХЛ3.1; У2; Т3
Температура окружающей среды от минус 10 до плюс 70 °С (УХЛ3.1 и Т3); от минус 55 до плюс 70 °С (У2)
Фланец Отсутствует; Задний
Расположение штуцера Радиальное
Виброзащита N2 (от 10 до 55 Гц с амплитудой до 0,35 мм)
Межповерочный интервал 3 года
Корпус Алюминиевый сплав
Резьба присоединительного штуцера М20*1,5-8g; R1/2; G1/2-B
Масса прибора не более 1.2 кг



ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ

Наименование прибора

Диапазон, Па

Диапазон, кгс/см2

ДМ5002М

-100…0 кПа

-1…0 кгс/см2

ДМ5002М

-100…60 кПа

-1…0,6 кгс/см2

-100…150 кПа

-1…1,5 кгс/см2

-100…300 кПа

-1…3 кгс/см2

-100…500 кПа

-1…5 кгс/см2

-0,1…0,9 МПа

-1…9 кгс/см2

-0,1…1,5 МПа

-1…15 кгс/см2

-0,1…2,4 МПа

-1…24 кгс/см2



ДМ5002М

0…16 кПа  0…0,16 кгс/см2
0…25 кПа  0…0,25 кгс/см2
0…40 кПа  0…0,4 кгс/см2
0…60 кПа  0…0,6 кгс/см2

0…100 кПа

0…1 кгс/см2

0…160 кПа

0…1,6 кгс/см2

0…250 кПа

0…2,5 кгс/см2

0…400 кПа

0…4 кгс/см2

0…600 кПа

0…6 кгс/см2

0…1 МПа

0…10 кгс/см2

0…1,6 МПа

0…16 кгс/см2

0…2,5 МПа

0…25 кгс/см2

0…4 МПа

0…40 кгс/см2

0…6 МПа

0…60 кгс/см2

0…10 МПа

0…60 кгс/см2

0…16 МПа

0…160 кгс/см2

0…25 МПа

0…250 кгс/см2

0…40 МПа

0…400 кгс/см2

0…60 МПа

0…600 кгс/см2

0…100 МПа

0…1000 кгс/см2

0…160 МПа

0…1600 кгс/см2

0…250 МПа

0…2500 кгс/см2

    По заказу приборы поставляются в единицах измерения кПа, МПа, мм рт.ст., мм вод.ст., бар и др.

ФУНКЦИОНАЛЬНЫЕ НАЗНАЧЕНИЯ ПРИБОРОВ:

      • цифровая индикация текущего значения давления,
      • преобразование давления жидкостей и газов в унифицированный токовый выходной сигнал,
      • управление внешними электрическими цепями с помощью релейного сигнального устройства.

      Приборы имеют стандартный цифровой интерфейс RS-232 или RS-485, что позволяет автоматизировать процесс обработки результатов измерения.



Сенсорная клавиатура на передней панели прибора позволяет проводить:

      • установку (переустановку) диапозона измерений;
      • установку единицы измерения кПа, МПа, кгс/см2 и др.;
      • настройку выходного сигнала;
      • выбор исполнения и значения уставок коммутирующего устройства;
      • контроль настройки параметров приборов;
      • автокорректировку временного дрейфа (установку нуля);
      • изменение времени усреднения результата измерения и выходного сигнала (демпфирование)

      Приборы соответствуют требованиям электромагнитной совместимости группе II (А) по ГОСТ Р 50746-2000.

Модификация:

  • ДМ5002М-А – цифровая индикация текущего значения давления
  • ДМ5002М-Б – цифровая индикация текущего значения давления с преобразованием в унифицированный токовый выходной сигнал
  • ДМ5002М-В – цифровая индикация текущего значения давления и сигнализация повышения или понижения давления установленных граничных значений

  • ДМ5002М-Г- цифровая индикация текущего значения давления с преобразованием в унифицированный токовый выходной сигнал и сигнализация повышения или понижения давления установленных граничных значений

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИГНАЛИЗИРУЮЩЕГО УСТРОЙСТВА

      Сигнализирующее устройство по подключению внешних цепей имеет исполнения III, IV, V, VI по ГОСТ 2405-88.
      • Максимальное значение напряжения управления: 220 В переменного тока
      • Максимальное значение тока управления: 1 А

 ЭЛЕКТРОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРОВ

      • Выходной сигнал  – постоянный ток: (4-20); (0-5) мА
      • Сопротивление нагрузки приборов (линия связи – трехпроводная):

              – с выходным сигналом (4-20) мА – не более 600 Ом

              – с выходным сигналом (0-5) мА – не более 2500 Ом
    • Напряжение питания 24; 36 В постоянного тока
    • Потребляемая мощность приборов – не более 4,2 В•А
