Описание

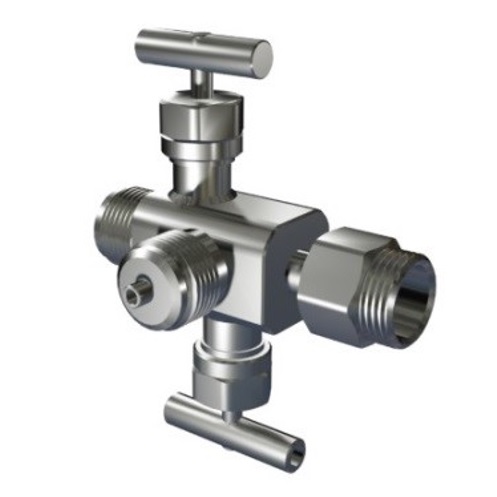

Клапанный блок БК1
Блоки клапанные БК (далее БК) предназначены для подключения датчиков давления к измерительным линиям в системах автоматического контроля, регулирования и управления технологическими процессами, в которых в качестве рабочей среды используются газ, пар или жидкость с рабочим давлением не более 40 МПа и температурой от минус 60°С до плюс 150°С, не агрессивные к материалам БК
БК1 – помогает осуществлять дренаж импульсных линий

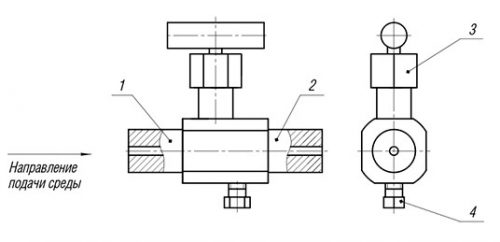

Модификация БК1
- Присоединительный элемент на входе среды
- Присоединительный элемент на выходе среды
- Изолирующий клапан с сальниковым уплотнением
- Дренажный клапан с дренажным отверстием без сальникового уплотнения

Пример обозначения при заказе
| 1 | 2 | 3 | 4 | 5 |
| БК1 | 1 | А | 03 | 09 |
-
- Модификация
- Исполнение по материалам
- Гидравлическая схема
- Присоединительный элемент на входе среды
- Присоединительный элемент на выходе среды
Таблица А. Исполнения по материалам
| Номер исполнения | Материал корпуса | Материал сальника |
| 1 | Сталь 12Х18Н10Т ГОСТ 5632 | Фторопласт ГОСТ 10007 |
| 2 | Сталь 10Х17Н13М2Т ГОСТ 5632 | Фторопласт ГОСТ 10007 |
| 3 | Сталь 12Х18Н10Т ГОСТ 5632 | Графит |
| 4 | Сталь 10Х17Н13М2Т ГОСТ 5632 | Графит |
Таблица Б. Схемы гидравлические
|
Обозначение |
|||||
| А | Б | В | Г | Д | |
| Схема | ![]() |
![]() |
![]() |
![]() |
![]() |
| Описание | Схема с одним вентилем и дренажным выходом после изолирующего выхода | Схема с двумя вентилями и дренажным выходом после изолирующего выхода | Схема с тремя вентилями без дренажа | Схема с тремя вентилями и дренажными выходами до изолирующих вентилей | Схема с тремя вентилями и дренажными выходами после изолирующих вентилей |
Условные обозначения:
И – изолирующий клапан
Д – дренажный клапан;
Д/К – дренаж/контроль
У – уравнительный клапан
ИУ – измерительное устройство
ДД – датчик разности давлений
Таблица В. Присоединительные элементы БК1 и БК2
| Тип | Рисунок | Описание |
| 01 | ![]() |
Штуцер для соединения с плоским ниппелем с резьбой М20х1,5 (ГОСТ 2405, черт. 20) |
| 02 | ![]() |
Штуцер для соединения с плоским ниппелем с резьбой М20х1,5 (ГОСТ 2405, черт. 21) |
| 03 | ![]() |
Штуцер с резьбой М20х1,5 для соединения с шаровым ниппелем (ГОСТ 22525) |
| 04 | ![]() |
Штуцер с резьбой М22х1,5 для соединения с шаровым ниппелем (ГОСТ 22525) |
| 05 | ![]() |
Штуцер с наружной резьбой К1/2 |
| 06 | ![]() |
Штуцер с наружной резьбой К1/4 |
| 08 | ![]() |
Плоский ниппель с накидной гайкой с резьбой М20х1,5 (ГОСТ 25164, тип 3) |
| 09 | ![]() |
Гнездо с резьбой М20х1,5 для штуцерного типа соединения (ГОСТ 25164, тип 1) |
| 10 | ![]() |
Гнездо с резьбой К1/2 |
| 11 | ![]() |
Гнездо с резьбой К1/4 |
| 12 | ![]() |
Гнездо с внутренней резьбой G1/2 |
