БК3 Клапанный блок

Рубрики: ,

Описание

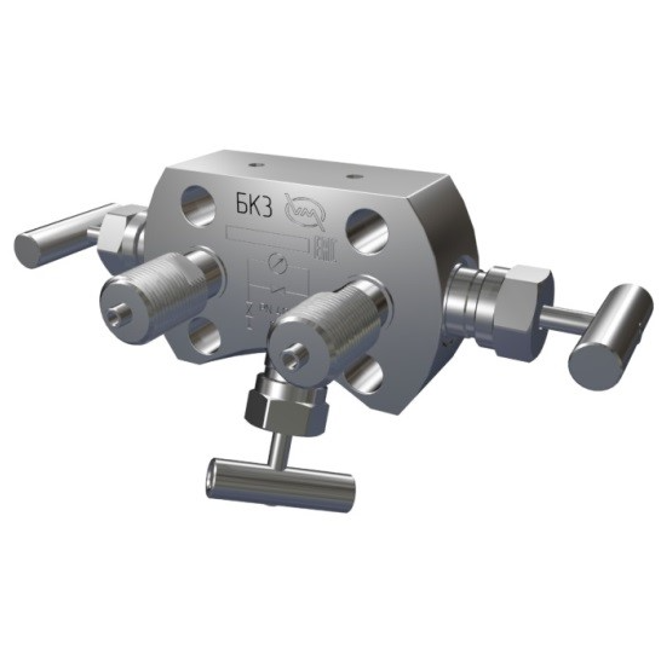

Клапанный блок БК3

Блоки клапанные БК (далее БК) предназначены для подключения датчиков давления к измерительным линиям в системах автоматического контроля, регулирования и управления технологическими процессами, в которых в качестве рабочей среды используются газ, пар или жидкость с рабочим давлением не более 40 МПа и температурой от минус 60°С до плюс 150°С, не агрессивные к материалам БК

БК3 – помогает осуществлять дренаж импульсной линии до или после изолирующих клапанов, а также подключать контрольно-измерительное оборудование.

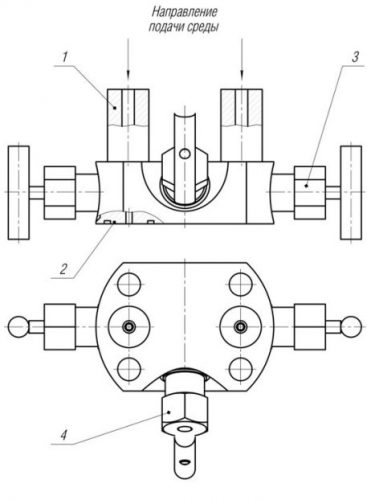

Модификация БК3

  • Присоединительный элемент на входе среды
  • Присоединительный элемент на выходе среды
  • Изолирующий клапан с сальниковым уплотнением
  • Дренажный клапан с дренажным отверстием без сальникового уплотнения


Пример обозначения при заказе

1 2 3 4 5
БК3 1 В 31 44
  1. Модификация
  2. Исполнение по материалам
  3. Гидравлическая схема
  4. Присоединительный элемент на входе среды
  5. Присоединительный элемент на выходе среды

Таблица А. Исполнения по материалам

Номер исполнения Материал корпуса Материал сальника
1 Сталь 12Х18Н10Т ГОСТ 5632 Фторопласт ГОСТ 10007
2 Сталь 10Х17Н13М2Т ГОСТ 5632 Фторопласт ГОСТ 10007
3 Сталь 12Х18Н10Т ГОСТ 5632 Графит
4 Сталь 10Х17Н13М2Т ГОСТ 5632 Графит





Таблица Б. Схемы гидравлические

Обозначение
А Б В Г Д
Схема
Описание Схема с одним вентилем и дренажным выходом после изолирующего выхода Схема с двумя вентилями и дренажным выходом после изолирующего выхода Схема с тремя вентилями без дренажа Схема с тремя вентилями и дренажными выходами до изолирующих вентилей Схема с тремя вентилями и дренажными выходами после изолирующих вентилей

Условные обозначения:

И – изолирующий клапан
Д – дренажный клапан;
Д/К – дренаж/контроль
У – уравнительный клапан
ИУ – измерительное устройство
ДД – датчик разности давлений


Таблица В. Присоединительные элементы БК3

Тип Рисунок Описание

Присоединительные элементы на входе среды
31 Штуцер для соединения с плоским ниппелем с резьбой М20х1,5 (ГОСТ 2405, черт. 20)

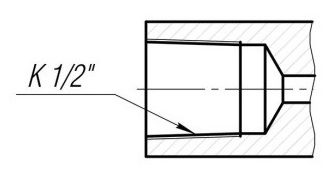

32 Гнездо с резьбой К1/2

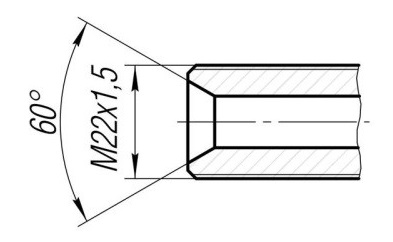

33 Штуцер с резьбой М22х1,5 для соединения с шаровым ниппелем

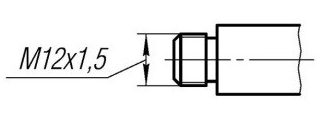

34 Штуцер с резьбой М12х1,5 под специальное уплотнение

Элементы для соединения с датчиком
41 Штуцер для соединения с плоским ниппелем с резьбой М20х1,5 (ГОСТ 2405,черт. 20)
42 Штуцер с резьбой М12х1,5 под специальное уплотнение
43 Цилиндрические центрирующие выступы и канавки под фторопластовое кольцо
44 Плоская поверхность фланца с канавками под резиновое кольцо
