АГ-М Клапан кнопочный запорный

Описание

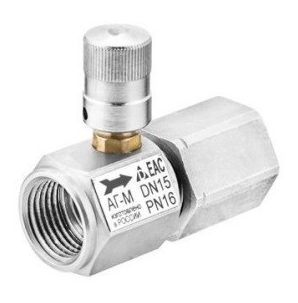

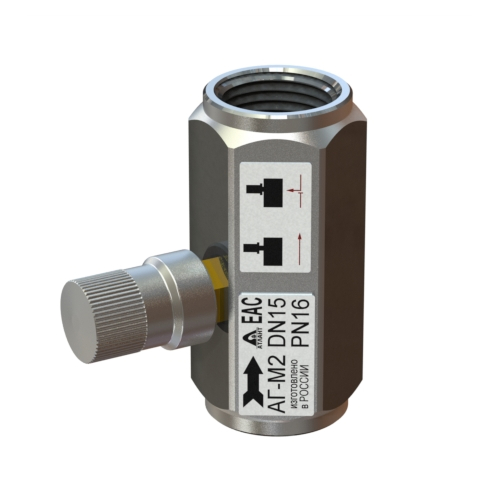

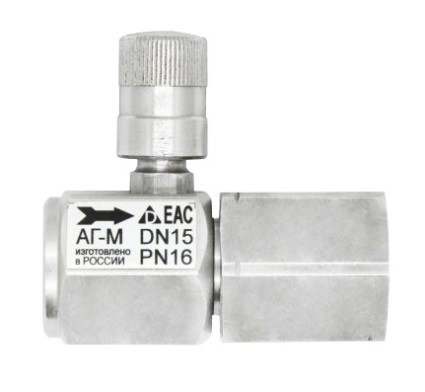

Кнопочный запорный клапан АГ-М

Клапаны кнопочные запорные типа АГ-М с условным проходом DN 15 предназначены для установки перед контрольно-измерительными приборами (КИП) в качестве контрольной арматуры и снабжен: эргономичной муфтой для удобной установки КИП, а так же фиксатором для установки открытого и закрытого положения.

Характеристики:

Рабочая среда – природный газ по ГОСТ 5542, неагрессивные газы, технический воздух
Клапаны являются контрольной арматурой по ГОСТ Р 52720
Номинальный диаметр клапанов – DN 15
Номинальное давление – PN 16
Герметичность затвора – Класс «А» по ГОСТ Р 54808
Присоединение муфтовое по ГОСТ 6527
Масса не более 0,2 кг.
Клапан работоспособен и герметичен при температуре  от минус 40 до +60 °С

ВАРИАНТЫ ИСПОЛНЕНИЯ:

Обозначение  –  Вход / Выход
АГ-М Gl/2-M20xl,5  –  Gl/2″ / М20х1,5
АГ-М Gl/2  –  Gl/2″ / G1/2″
АГ-М Gl/2-M12xl,5  –  Gl/2″ / M12xl,5

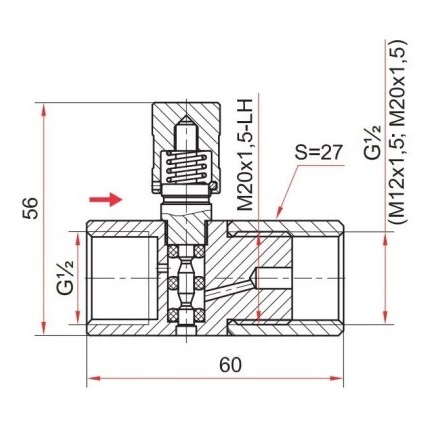

ГАБАРИТНЫЕ РАЗМЕРЫ ОСНОВНЫЕ ПРЕИМУЩЕСТВА

– Фиксация кнопки в крайних положениях
Клапан снабжен запатентованным фиксатором крайних положений кнопки без дополнительных элементов. Функция позволяет иметь постоянный контроль за давлением в период настройки газового оборудования или его обслуживания. Снижается риск непреднамеренного повышения давления.

– Эргономичная муфта
Позволяет установить контрольные приборы максимально удобно для обслуживания ГРП. «Лицо» измерительных приборов может быть установлено в любое (удобное) положение. Муфты имеют три типоразмера для подключения КИП

– Стальной корпус
При одинаковом параметре максимального рабочего давления стальной корпус обладает большим запасом прочности в сравнении с латунным у конкурентов. Корпус имеет антикоррозионное покрытие.

– Компактность
Клапан обладает минимальной строительной длинной и общими Габаритными размерами.

– Низкотемпературная смазка
Использование в конструкции смазочных материалов устойчивых к температурам до минус 60°С.
