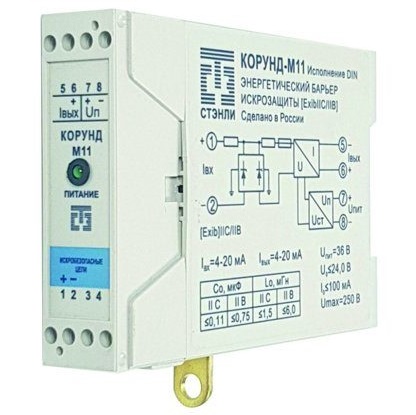

Корунд М11

• Одноканальный
• Максимальное выходное напряжение Uo 24 В
• Максимальный выходной ток Io 100 мА
• Выходные сигналы: 0-5 мА; 4-20 мА
• Уровень взрывозащиты [Exib]IIC/IIB
• Монтаж – DIN-рейка 35 мм
• Основная приведенная погрешность ≤ ±0,1 %

Рекомендованные приборы для подключения в опасной зоне:
Взрывозащищенные:
• Двухпроводные датчики с выходом 4-20 мА.

Активный барьер искрозащиты с заземлением Корунд-М11. Схемы внешних соединений.

1 – резистивный ограничитель тока короткого замыкания
2 – ограничитель напряжения на стабилитронах (диодах Зенера)
3 – ограничитель тока (включающий плавкий предохранитель)
4 – резистивный преобразователь входного тока в напряжение
5 – усилитель-преобразователь напряжения в выходной ток (0-5 или 4-20 мА)
6 – стабилизатор напряжения, обеспечивающий питание элементов барьера искрозащиты и датчика

Барьеры искрозащиты. Активный барьер с заземлением Корунд-М11. Габариты.
