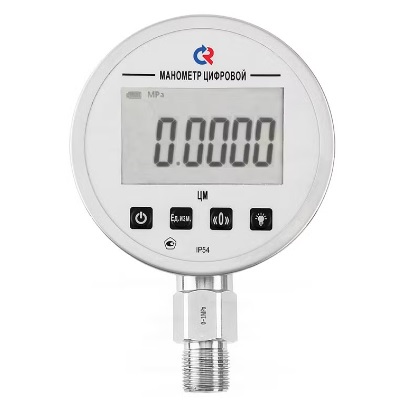

Манометр цифровой ЦМ-И (ЦМ-В, ЦМ-ИВ) серия 21

Описание

Тип ЦМ-И (ЦМ-В, ЦМ-ИВ), серия 21. Предназначены для непрерывного измерения и отображения текущего значения с индикацией на цифровом ЖК-дисплее избыточного давления жидкостей и газов, разрежения газов, неагрессивных по отношению к нержавеющей стали.

Дополнительные функции: подсветка дисплея, установка нуля, переключение между единицами измерения давления, индикатор состояния батареи.



Диаметр корпуса, мм: 63, 100

Класс точности: Ø63 – 1,0, Ø100 – 0,25

Диапазон показаний давлений, Мпа:

ЦМ-И: 0…0,1* / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40* / 60* / 100*

ЦМ-В*: −0,1…0

ЦМ-ИВ*: −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5

* – только для приборов Ø100

Основные единицы измерения:

Ø63 – МПа, кПa, кгс/см2, бар, psi

Ø100 – МПа, кПa**, кгс/см2, бар, psi, дюйм вод. ст., м вод. ст., дюйм рт. ст., атм.

** — кроме приборов на 40, 60 и 100 МПа.

Диапазон рабочих температур, °C:

• Окружающая среда: −10…+50;
• Измеряемая среда: −10…+70.

Корпус: IP54, нержавеющая сталь 08Х18Н10.

Кольцо: Нержавеющая сталь 08Х18Н10, завальцованное.

Питание:
− 24В

• Ø63 − 3 В (2 элемента питания ААА):

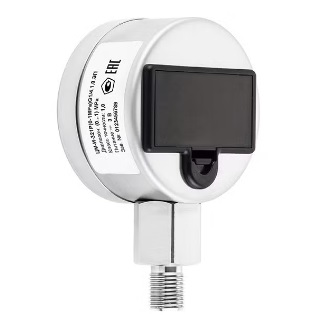

• Ø100 − 4,5 В (3 элемента питания АА или micro-USB)

Дисплей:

• Ø63 − 4-разрядный
• Ø100 − 5-разрядный

Подсветка дисплея: белая

Штуцер: нержавеющая сталь 08Х18Н10

Присоединение:

• Радиальное

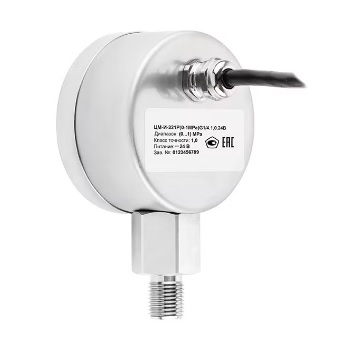

• Эксцентрическое с передним фланцем (для ЦМ с питанием −24 В)

Резьба присоединения***:

• Ø63 − G¼
• Ø100 − M20×1,5

*** — под заказ другие резьбы

Межповерочный интервал: 2 года

Техническая документация: ТУ 26.51.52-002-46269003-2021
