ГИВ6-М2 Гидравлический индикатор веса

Описание

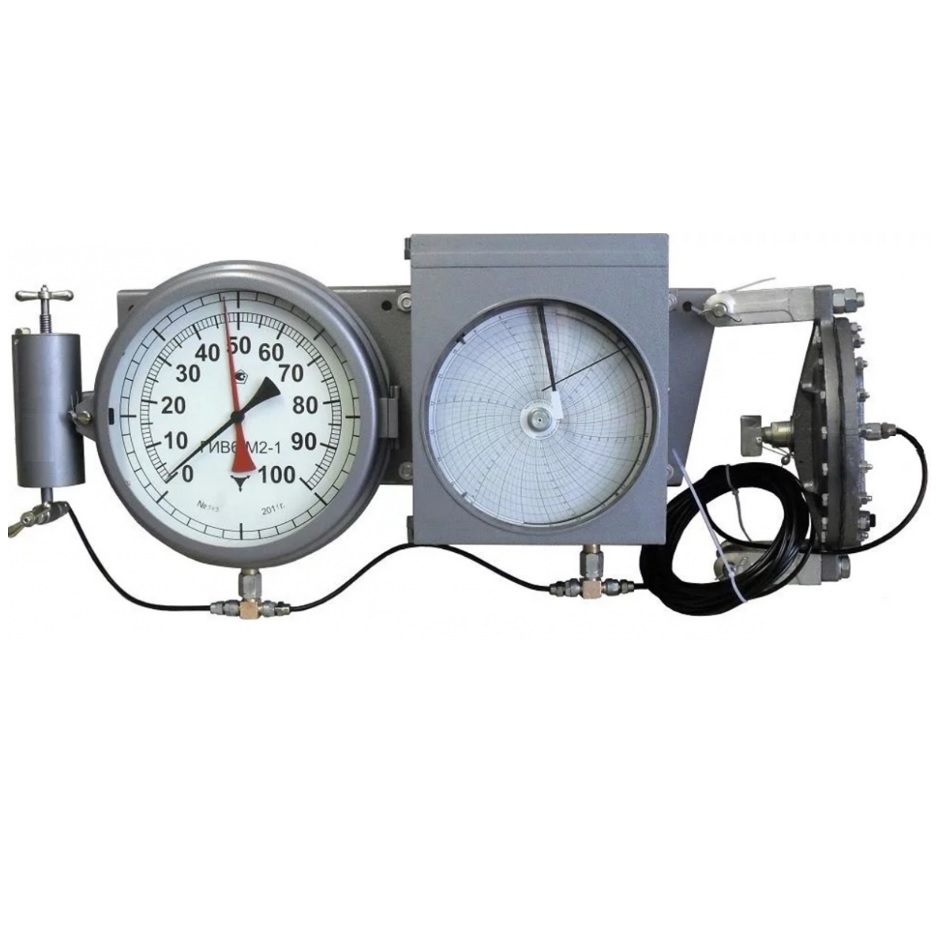

Гидравлический индикатор веса ГИВ6-М2

Нажмите на изображение для увеличения.

2

Предназначен для измерения и регистрации усилий натяжения неподвижного конца талевого каната при бурении и капитальном ремонте скважин. Выпускается по ТУ 25-7617.004-92. По устойчивости к воздействию температуры соответствует исполнению У категории 2 по ГОСТ 15150, но для работы при температуре от –50 до +50 °С и исполнению Т категории 2 (температура от минус 10 до плюс 55°С).

В зависимости от назначения индикатор выпускается в семи модификациях, различающихся типом трансформатора давления и составом блока вторичных приборов:
ГИВ6-М2-1 – совмещенный указатель (с основой и верньерной шкалой), пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-300;
ГИВ6-М2-2 – совмещенный указатель (с основой и верньерной шкалой), пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-150 (см. на фото справа);
ГИВ6-М2-3 – указатель с основой шкалой, пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-300;
ГИВ6-М2-4 – указатель с основой шкалой, пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-150;
ГИВ6-М2-5 – указатель с основой шкалой, пресс-бачок, трансформатор ТД-150;
ГИВ6-М2-6 – указатель с основой шкалой, указатель с верньерной шкалой, пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-300;
ГИВ6-М2-7 – указатель с основой шкалой, указатель с верньерной шкалой, пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-150

Модель индикатора Трансформатор давления Диаметр каната, мм Максимальное усилие натяжения каната, кН
2; 4; 5; 7 ТД-150 15, 19, 22 60, 80,100,125
1; 3; 6 ТД-300  22, 25 200
28, 32 250
35, 38 320

Основная приведенная погрешность измерения усилий натяжения каната (в % от максимального усилия);
– для индикаторов с трансформатором давления ТД-150 – ± 4 %;
– для индикаторов с трансформатором давления ТД-300 – ± 2,5 %.
Дополнительная погрешность при отклонении температуры от (20±5) °C на каждые 10°C – ± 0,5% от максимального усилия.
Максимальное давление в гидравлической системе индикатора – 1 МПа.
Рабочая жидкость гидравлической системы индикатора – жидкости полиметилсилоксановые ПМС-5; ПМС-6;ПМС-10 ГОСТ 13032-77 или аналогичные по физическим свойствам.
Поставка индикаторов производится без заполнителя.

СХЕМА СОЕДИНЕНИЙ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ИНДИКАТОРА ГИВ6-М2

1-блок вторичных приборов смонтирован на раме 5; 2-трубопровод; 3-трансформатор давления; 4-манометр самопишущий ДМ2001; 5-рама; 6-верньерный указатель; 7-основной указатель; 8-пресс бачок
