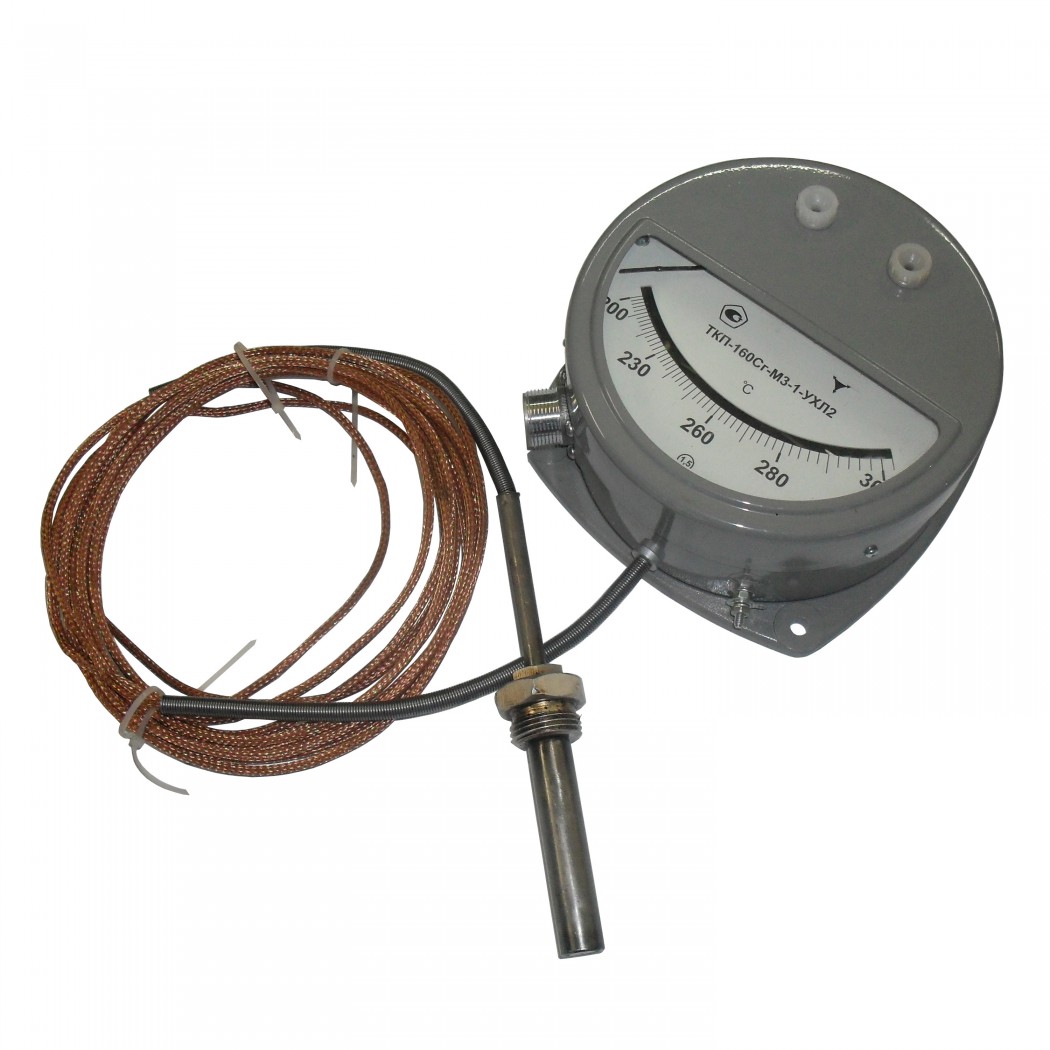

ТКП-160Сг-М3-1 Термометр манометрический сигнализирующий

Описание

ТКП-160Сг-М3 – новое поколение термометров манометрических сигнализирующих ТКП-160Сг, пришедшее на смену одному из самыхнадежных сигнализирующих термометров ТКП-160Сг-М2.

Благодаря применению новых технологий изготовления деталей, нам удалось сделать термометр более легким, при этом повысив его надежность, снизив сроки изготовления и стоимость прибора.

• Высокая надежность вследствие отсутствия в конструкциитрибко-секторного механизма.
• Сигнализирующее устройство на микропереключателях.
• Разрывная мощность контактов 50ВА.
• Масса измерительной части 1,0 кг.
• Гарантия производителя 24 месяца.

Предназначен для непрерывного измерения температуры воды, масла и других жидкостей, неагрессивных к материалам термобаллона латунь ЛС59-1  и управления внешними электрическими цепями нагревательных элементов или установок.

Характеристики:

Пределы измерений, °С	-25…+75	0…100 0…120	50…150	100…200	200…300
Заполнитель термосистемы	хладон 22	метил хлористый	этил хлористый	ацетон	толуол
Класс точности	1,5; 2,5
Длина соединительного капилляра, м	0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 12; 16; 25
Глубина погружения термобаллона, мм	160; 200; 250; 315; 400; 500; 630; 800; 1000
Диаметр термобаллона, мм	12*; 14*; 16				16
Материал термобаллона	Латунь ЛС-59, нерж.сталь*				нерж.сталь
Вид защитной оболочки капилляра	А – медная, Б – полиэтиленовая				А – медная
Разрывная мощность контактов сигнализирующего устройства, ВА	50
Климатическое исполнение по ГОСТ 15150	УХЛ2, Т2, ТВ3
Напряжение внешних коммутируемых цепей переменного тока, В	220В/50Гц для исполнений УХЛ2, Т2
	250В/60Гц для исполнения ТВ3
Степень пылевлагозащиты	IP54
Группа виброустойчивости	L3 по ГОСТ 12997-84
Межповерочный интервал	1 год
Гарантийный срок эксплуатации	24 месяца
Срок службы, не менее	10 лет

По устойчивости к механическим воздействиям являются виброустойчивыми.
По устойчивости к климатическим воздействиям соответствуют исполнению УХЛ категории размещения 2 по ГОСТ 15150, но для работы при температуре от –50 до +60 °С, Т категории 2 и ТВ категории 3 по ГОСТ 15150, но для работы при температуре от минус 10 до плюс 55 °С. Сигнализирующее устройство выдерживает не менее 100000 циклов срабатывания.

Межповерочный интервал – 1 год.

Давление измеряемой среды до1,6 МПа, по требованию заказчика термобаллоны изготавливаются на условное давление до 6,3 МПа; с защитной гильзой до 24,5 МПа (защитная гильза в комплект поставки не входит, изготавливается по спец. заказу).
Средний срок службы, не менее 10 лет.



Термометры ТКП-160Сг-М3 внесены в реестр средств измерения (СИ РБ) под №8786 и действует до 20-04-2017года.

Первичная поверка при выпуске из производства: Смоленский ЦСМ (номер реестра – №014, шифр поверительного клейма – ВЧ)(НТК №10-13), признается на территории РБ.
