ТКП160Сг, ТГП160Сг Термомеры электроконтактные

Описание

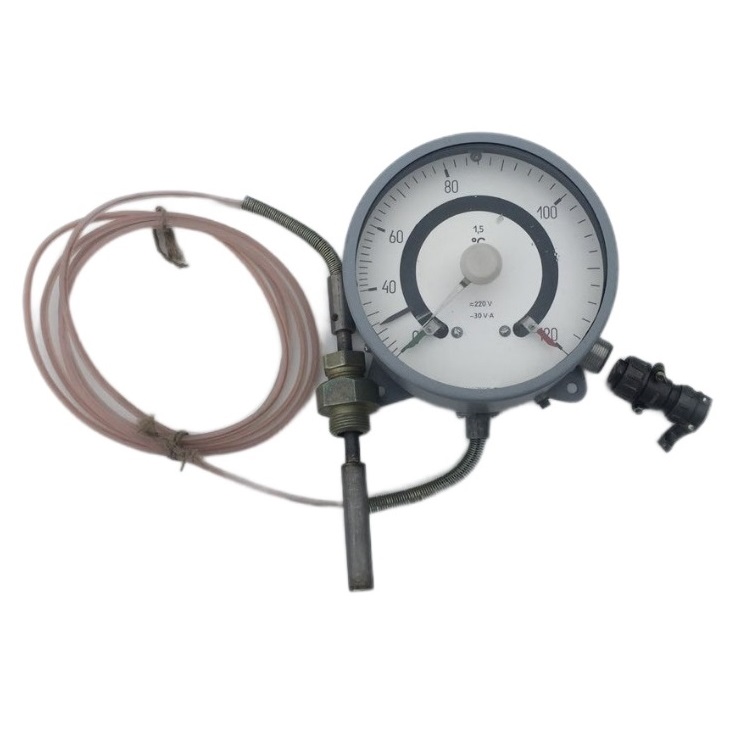

Термометры манометрические показывающие сигнализирующие ТГП-160Сг, ТКП-160Сг

Термометры манометрические показывающие сигнализирующие предназначены для измерения температуры жидких и газообразных сред в стационарных промышленных установках и управления внешними электрическими цепями от сигнализирующего устройства.



ТИПЫ

      ТГП-160Сг – термометр манометрический показывающий сигнализирующий газовый
      ТКП-160Сг – термометр манометрический показывающий сигнализирующий конденсационный

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 1. Пределы измерений, °С:
ТГП-160Сг

     ТКП-160Сг

–50…+50; –50…+100; –50…+150; 0…+150;
0…+200; 0…+300; +100…+300; 0…+400; 0…+600

–25…+35; –25…+75; 0…+50; 0…+100;
0…+120; +50…+150; +100…+200; +200…+300

 2. Длина соединительного капилляра L, м:
ТГП-160Сг
ТКП-160Сг

1,6; 2,5; 4,0; 6,0; 10,0; 12,0; 25,0; 40,0
1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0

 3. Длина погружения термобаллона L1, мм:
ТГП-160Сг
ТКП-160Сг

160; 200; 250; 315; 400; 500; 630
125; 160; 200; 250; 315; 400

 4. Классы точности

1; 1,5

 5. Температура окружающего воздуха, °С:
ТГП-160Сг (исполнение УХЛ)
ТКП-160Сг (исполнение УХЛ)
исполнение Т

–10…+60
–50…+60
–10…+55

 6. Климатические исполнения

УХЛ2 или УХЛ4; Т3

 7. Относительная влажность воздуха, %
при температуре 25°С (исполнение УХЛ)
при температуре 35°С (исполнение Т)

80
98

 8. Степень защиты от воздействия пыли и воды

IP40 или IP53

 9. Виброустойчивость, группа

L3

10. Сигнализирующее устройство,
исполнения по ГОСТ 16920:
два размыкающих контакта: оба указателя (min) – зеленые;
два замыкающих контакта: оба указателя (max) – красные;
левый контакт размыкающий (min) – зеленый,
правый замыкающий (max) – красный;
левый контакт замыкающий (min) – зеленый,
правый размыкающий (max) – красный

III
IV

V – (основное)

VI

11. Напряжение внешних коммутируемых цепей, В:
переменный ток
постоянный ток

24; 40; 60; 110; 220
24; 60; 110; 220

12. Разрывная мощность контактов
сигнализирующего устройства, В·А

30

13. Давление измеряемой среды, МПА, не более
без защитной гильзы
с защитной гильзой

6,3
24,5

14. Присоединительная резьба, D, мм:
ТГП-160Сг
ТКП-160Сг

М33х2-6g
М27х2-6g

15. Габаритные размеры, мм:

178х160х109

16. Масса без термосистемы, кг, не более

1,2

17. Изготавливаются по

ТУ 4211-179-00225621-2006



Габаритные и присоединительные размеры термометров манометрических показывающих сигнализирующих

(для термометров ТГП при длине капилляра L от 10 м и выше, температуре измерения 400°С и выше,
длина погружения термобаллона не менее 315 мм)

Размеры узлов и деталей термосистемы термометров ТГП-160Сг, ТКП-160Сг

Приложение Б

Обозначение
термометра
Пределы
измерений,°С
Длина
соедини-
тельного
капиляра L, м
Длина
погружения
термобаллона
L1, мм
Длина
корпуса
термобаллона
L2, мм
Длина
термобаллона
с хвостовиком
L3, мм
Диаметр
термобаллона
d, мм
Длина
защитной
гильзы d1, мм
Резьба
присоедини-
тельного
штуцера
D, мм
Резьба
зажимного
штуцера
D1, мм
от до
ТГП-160Сг -50
-50
-50
0
0
+100
+50
+100
+150
+150
+200
+300
1,6; 2,5;
4,0; 6,0
160; 200;
250
125 310 20 28 M33x2-6g M30x2-6g
или
M20x1,5-6g
(см.
приложение И –
код Ш1, Ш2)
1,6; 2,5; 4,0;
6,0; 10,0; 16,0;
25,0; 40,0
315; 400 250 435
500 598
0 +300 1,6; 2,5;
4,0; 6,0
160; 200;
250
125 310
1,6; 2,5; 4,0
6,0; 10,0;
16,0
315; 400 250 435
500 598
0
0
+400
+600
1,6; 2,5; 4,0;
6,0; 10,0
315; 400 512
500 598
ТКП-160Сг -25
-25
0
0
0
+50*
+100
+200
+25
+35
+75
+50
+100
+120
+150*
+200
+300
+125
1,6; 2,5; 4,0;
6,0; 10,0;
16,0; 25,0
125; 160; 200 78 263 16 22 M27x2-6g M24x2-6g
или
M20x1,5-6g
(см.
приложение И –
код Ш1, Ш2)
250; 300 340
400 426
125; 160; 200 122 263 12

* Отсутствует для термометров с жестким креплением термобаллона к корпусу
