ТГП-16СгВ3Т4, ТКП-16СгВ3Т4 термометр газовый взрывозащищенный

Рубрики: ,

Описание

Описание прибора:
 Предназначены для измерения температуры жидких и газообразных сред и коммутации внешних электрических цепей, в т.ч. в условиях АЭС.
ТИПЫ
ТГП-16СгВ3Т4 – термометр газовый
ТКП-16СгВ3Т4 – термометр конденсационный

 ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ПРИБОРА
Пределы измерений, °С:
     ТГП-16СгВ3Т4: –50…+100; –50…+150; –50…+50; 0…+150; 0…+200; +100…+300; 0…+300; 0…+400
      ТКП-16СгВ3Т4: –25…+35; –25…+75; 0…+50; 0…+100; +25…+125; +50…+150; +100…+200 +100…+250; +200…+300
Длина соединительного капилляра, м: 1,6; 2,5; 4; 6; 10; 16; 25
Длина погружения термобаллона, мм:
     ТГП-16СгВ3Т4: 160; 200; 250; 315; 400; 500
      ТКП-16СгВ3Т4: 125; 160; 200; 250; 315; 400
Классы точности: 1,5
Параметры питания сигнализирующего устройства:
     напряжение, В: 220
      частота, Гц: 50±1
Напряжение внешних коммутируемых цепей:
     переменный ток с частотой (50±1) Гц, В: 24; 40; 60; 110; 220
      постоянный ток, В: 24; 60; 110; 220
Разрывная мощность контактов сигнализирующего устройства, В·А: 40
Температура окружающей среды, °С:
     ТГП-16СгВ3Т4: –10…+60
      ТКП-16СгВ3Т4: –50…+60
Относительная влажность, %, не более: 80
Давление измеряемой среды, кгс/см², до: 64 без защитной гильзы, 250 с защитной гильзой
Исполнение по взрывозащите: 1ExdibsllBT4
Габаритные размеры корпуса, мм: 160х160х91
Масса термометра без термосистемы, кг, не более: 5,2

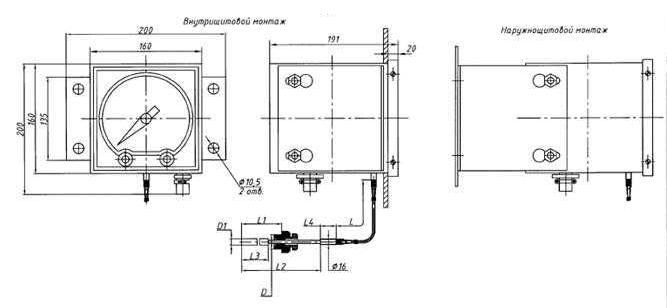

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
TGP161

ОФОРМЛЕНИЕ ЗАКАЗА
 При заказе необходимо указать:
1. Тип термометра
2. Пределы измерения
3. Длину соединительного капилляра
4. Длину погружения термобаллона
5. Наличие защитной гильзы

Пример заказа:
 Термометр газовый, с пределами измерений от 0 до 200°С, с длиной соединительного капилляра 4 м, длиной погружения термобаллона 200 мм:
“Термометр ТГП-16СгВ3Т4-(0…200)-4-200”.

Комплект поставки:
 1. Термометр.
2. Штуцер.
3. Паспорт.
