ТУДЭ-1М1, ТУДЭ-2М1, ТУДЭ-4М1 … ТУДЭ-12М1 Регуляторы температуры

Рубрики: ,

Описание

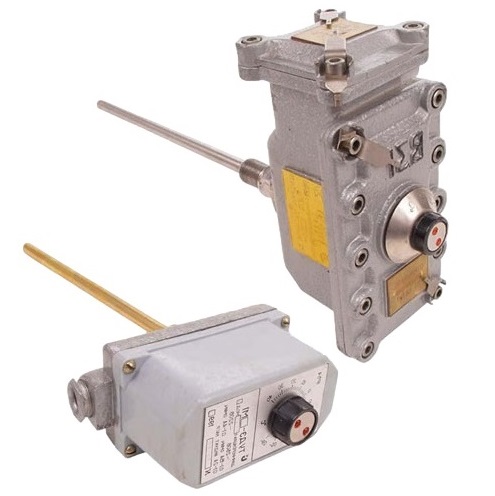

Устройство терморегулирующее дилатометрическое электрическое ТУДЭ ТУ 25-7323.001-88 – предназначено для регулирования температуры жидких и газообразных сред в системах автоматического контроля и регулирования при статическом давлении до 6,4 МПа. Диапазон регулирования температур (-60 … +500) °С. Применяется во всех отраслях промышленности. Принцип действия ТУДЭ основан на пропорциональной разности приращения длин чувствительной трубки и стержня изменению температуры регулируемой среды. Полученное приращение преобразуется в мгновенно возникающее действие контактного механизма, с помощью которого размыкаются (замыкаются) контакты.

ТУДЭ состоит из следующих основных узлов:

  • дилатометрического элемента.
  • контактного устройства.
  • узла настройки задания.

ТУДЭ изготавливается с размыкающими «Р» или замыкающими «З» контактами. По защищенности от влияния окружающей среды устройства имеют исполнения:

  • защищённые от попадания внутрь изделия пыли и воды со степенью защиты IP54;
  • взрывозащитные IExdIIBT4.

Устройства терморегулирующие выпускаются 12-ти модификаций в зависимости от диапазона регулирования температур: от ТУДЭ-1М1 до ТУДЭ-12М1

Отличительные особенности модификаций: ТУДЭ-1М1, ТУДЭ-2М1, ТУДЭ-3М1, ТУДЭ-4М1, ТУДЭ-5М1 устанавливаются дилатометрическим чувствительным элементом в среде, не вызывающей коррозии латуни Л63 ГОСТ 15527-70; ТУДЭ-6М1, ТУДЭ-7М1, ТУДЭ-8М1, ТУДЭ-9М1, ТУДЭ-10М1, ТУДЭ-11М1 ТУДЭ-12М1 в среде не вызывающей коррозии стали 10Х23Р18 ГОСТ 15527-70.

ТУДЭ коммутирует:

  • цепи переменного тока напряжением 250(+25/-37,5) В, частотой 50…60 Гц, силой тока: от 1,0 до 15 А при омической нагрузке; от 0,1 до 2 А при индуктивной нагрузке с cos f > 0,5;
  • цепи постоянного тока напряжением 220(+22/-33) В, силой тока от 0,1 до 4 А при омической нагрузке.

По защищенности от влияния окружающей среды устройства имеют исполнения: защищенные от попадания внутрь изделия пыли и воды со степенью защиты ІР54, взрывозащищенные ІЕхdIIBТ4.

Основные технические данные:

НАЗВАНИЕ ПАРАМЕТРОВ ТУДЭ-1М1 ТУДЭ-2М1 ТУДЭ-3М1 ТУДЭ-4М1 ТУДЭ-5М1 ТУДЭ-6М1
Диапазон регулируемых температур, °С -60…+40 0…100 30…100 0…250 100… 250 200…500
Допустимая основная погрешность
срабатывания по шкале заданий, %		 4,0 2,5 4,0 2,5 1,5 2,5
Диапазон дифференциала, °С 4-20 4-20 4-20 4-20 4-20 7-20
2-10 2-10 2-10
Длина чувствительного элемента, мм 251 251 251
491 351
Допустимая толщина изоляции, мм 50 100
200
Степень защиты IP54



НАЗВАНИЕ ПАРАМЕТРОВ ТУДЭ-8М1 ТУДЭ-9М1 ТУДЭ-10М1 ТУДЭ-11М1 ТУДЭ-12М1
Диапазон регулируемых температур, °С 0…40 1…100 30…100 30…160 0… 250
Допустимая основная погрешность срабатывания по шкале заданий, % 4,0 2,5 4,0 2,5 4,0
Диапазон дифференциала, °С 4,5-20
2,5-10
Длина чувствительного элемента, мм 251 251
491
Допустимая толщина изоляции, мм 50
Степень защиты IP54, IExdllBT4
