ДИСК250 Прибор регистрирующий (регистратор)

Описание

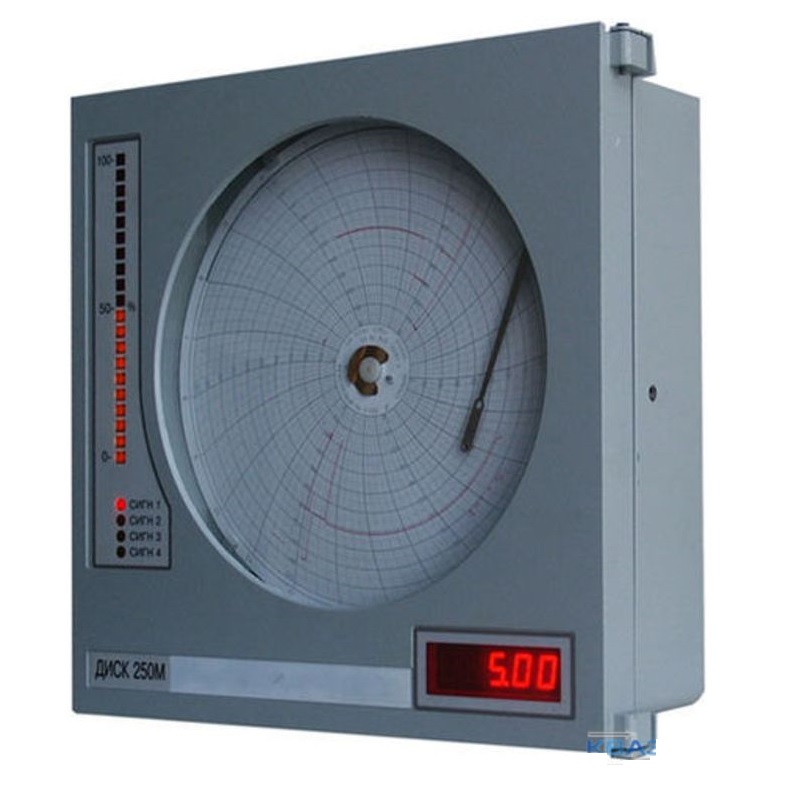

Регистрирующий прибор «Диск-250».
Применяется для измерения, отображения и регистрации температуры, давления, расхода, уровня и других параметров. Управление процессом. Приборы «Диск-250», отгружаемые со склада, проходят предпродажную проверку и настройку в течение 1…2 недель.

  • Время оборота диаграммного диска: 8, 24 часа; 6, 8 суток
  • Количество каналов: 1
  • Питание: ~220 В, 50 Гц
  • Потребляемая мощность: ≤ 25 ВА

Применяется для измерения, отображения и регистрации температуры, давления, расхода, уровня и других параметров. Управление процессом.
Приборы «Диск-250», отгружаемые со склада, проходят предпродажную проверку и настройку в течение 1…2 недель.
Особенности:

  • Универсальность: измерение, регистрация, сигнализация, регулирование
  • Хорошо видимая издалека круговая шкала
  • Широкий список применяемых входных сигналов: термопары, термопреобразователи сопротивления, мВ, В, мА
  • Непрерывная линия регистрации на диаграммном диске
  • Оси переменных резисторов для задания уставок на передней панели
  • Светодиодная индикация включения прибора, обрыва датчика, состояния сигнализирующих и регулирующих устройств
  • Простота эксплуатации и ремонта

технические характеристики:

Параметры  Значение
Количество каналов 1
Основная погрешность:
– по показанию и преобразованию
– по регистрации, регулированию и сигнализации
0,5%
1%
Время оборота диаграммного диска 8, 24 часа; 6, 8 суток
Быстродействие Не более 5 или 16 с
Питание ~220 В, 50 Гц
Потребляемая мощность ≤ 25 ВА
Условия эксплуатации:
– УХЛ 4.2
– О 4.2
5…50°С
5…60°С
Влажность окружающей среды:
– УХЛ 4.2
– О 4.2
До 80% при 25°С
До 98% при 35°С
Габаритные размеры 320×320×290 мм


Дополнительные технические характеристики:

Модификация Назначение Входной сигнал Выходной сигнал Число уставок регулирования
«Диск-250»
базовая модификация
Измерение, отображение и регистрация температуры, давления, расхода, уровня и других параметров. Управление процессом  Термопары:
ТПП, ТПР, ТВР, ТХК, ТХА
(K, L, S, B, A-1)

Термопреобразователи сопротивления:
ТСМ(Cu), ТСП(Pt)
0…20, 0…50, 0…100 мВ
0…1, 0…10 В
−10…10 В
0…5, 0…20, 4…20 мА

Пропорциональный:
0…5, 4…20 мА

Пропорционально-интегральный:
0/24 В

Пневматический

Контактный:
Реле 0,1 А/127 В, 1 А/220 В

«Диск-250П»  Регулирование параметров техпроцесса по программе  Пропорциональный:
0…5, 4…20 мА

Программа — 3 участка:
Подъем, Выдержка, Спад

Контактный:
реле 0,1 А/127 В, 1 А/220 В

2 по сигнализации: регулирование по программе
«Диск-250И»  Измерение, отображение и регистрация температуры (искробезопасная входная цепь уровня «ia»)  Термопары:
ТПП, ТПР, ТВР, ТХК, ТХА
(K, L, S, B, A-1)

Термопреобразователи сопротивления:
ТСМ(Cu), ТСП(Pt)

Пропорциональный:
 0…5, 4…20 мА

Пропорционально интегральный:
0/24 В

Пневматический

«Диск-250С»  Измерение температуры жидкого металла в процессе плавки  Термопары:
ТПР(В), ТВР(А-1)
Пропорциональный:
0…5, 4…20 мА
реле 1 А/220 В
«Диск-250ТН»  Измерение и регулирование веса в системах автоматического дозирования. Питание датчиков  Силоизмерительные
тензорезисторные датчики
Пропорциональный
0…5, 0…20 мА
реле 0,1 А/127 В
1 А/220 В
«Диск-250ДД»  Измерение и регулирование давления, уровня, расхода
Питание датчиков и/или извлечение входного сигнала
0…5, 4…20 мА  Пропорциональный:
 0…5, 4…20 мА

Пропорционально-интегральный:
0/24 В

Пневматический

Контактный:
реле 0,1 А/127 В
1 А/220 В
36 В

По типу входного сигнала приборы ДИСК-250 разделяются по моделям: ДИСК-250-АВСД

А (1-я цифра)
В (2-я цифра)
С (3-я цифра)
(4-я цифра)



Быстродействие, c
Время одного оборота диска



Тип выходного устройства



НСХ датчика, входной сигнал



Напряжение, частота
1
16
24 ч
0

Выходных устройств нет

1

L, K, S

1
220 В, 50 Гц
2
5
24 ч
1

3-позиционное бесконтактное регулирующее

2

B, 0…50, 0…100 мВ, 0…5, 0…10 В, 0…5, 4…20 мА

2
220 В, 60 Гц
3
16
8 ч
2

3-позиционное контактное (релейное)* регулирующее

3

50П, 100П, 50М, 100М

3
240 В, 50 Гц
4
5
8 ч
3

Пропорционально-интегральное регулирующее

4

0…5 мА с БП, БК

4
240 В, 60 Гц
5
5
6 мин
4

Пропорционально-интегрально пневматическое**

5

4…20 мА с БП, БК



6
16
6 сут
5

Программное бесконтактное регулирующее

6

0…5 мА с БП, 4…20 мА с БП



7
5
6 сут
6

Программное контактное (релейное)* регулирующее

7

0…5 мА с БК



8
16
8 сут
7

«Сталь»

8

4…20 мА с БК



9
5
8 сут



9

Проволочные или фольговые тензорезисторы по ГОСТ 22836



* Прибор укомплектован двумя реле типа РЭК 28-1 или ПЭ-37
** Прибор укомплектован электропневмопреобразователем ЭП-1324
