КСМ, КСП, КСУ Прибор региструющий

Описание

Приборы серии КСМ2, КСП2, КСУ2, КСД2 (контроллеры самопишущие)

КСМ2Описание прибора:
КСМ2, КСМ2И, КСП2, КСП2И, КСУ2 и КСУ2И — автоматические приборы электромеханического следящего уравновешивания, с возможностью подключения от одной до двенадцати точек (или каналов) измерения. Регистрация значений осуществляется в аналоговом режиме в виде цифры соответствующие номеру канала или черты от фломастерного узла (для одноканальных приборов). По типу входного сигнала приборы разделяются:
КСП2 — для измерения постоянного напряжения (шкала в Вольтах например 0-1В) и термоЭДС (термопар- ТХК, ТХА, ТПР, ТПП, ТВР и унифицированное напряжение 0-1мВ, 0-10мВ,±10мВ, 0-50мВ, 0-100мВ, ±100мВ, 0-5В, 0-10В),
КСП2И — для измерения постоянного напряжения (шкала в Вольтах, например 0-1В) и термоЭДС (термопар- ТХК, ТХА, ТПР, ТПП, ТВР и унифицированное напряжение 0-1мВ, 0-10мВ,±10мВ, 0-50мВ, 0-100мВ, ±100мВ, 0-5В, 0-10В), с барьером (имеет искробезопасные активные входные цепи);
КСУ2 — для измерения силы и напряжения постоянного тока (унифицированные токовые сигналы 0-5мА, 5-0мА, 20-0мА, 0-20мА, 4-20мА и 20-4мА.).
КСУ2И — для измерения силы и напряжения постоянного тока (унифицированные токовые сигналы 0-5мА, 5-0мА, 20-0мА, 0-20мА, 4-20мА и 20-4мА.). ), с барьером (имеет искробезопасные активные входные цепи);
КСМ2 — мост для измерения активного сопротивления (термопреобразователи сопротивления ТСМ, ТМТ, ТСП и ТПТ с НСХ-10П, 100П, 50П, 50М и 100М);
КСМ2И — мост для измерения активного сопротивления (термопреобразователи сопротивления ТСМ, ТМТ, ТСП и ТПТ с НСХ-10П, 100П, 50П, 50М и 100М), с барьером (имеет искробезопасные активные входные цепи);
КСД2 — дифференциально-трансформаторный для измерения неэлектрических величин (давления, уровня, расхода и т.д.) имеющих унифицированный входной сигнал (0-10мГ или ±10мГ), приборы могут иметь: линейную шкалу для уровня, давления и т.п.; квадратичную шкалу для расхода.

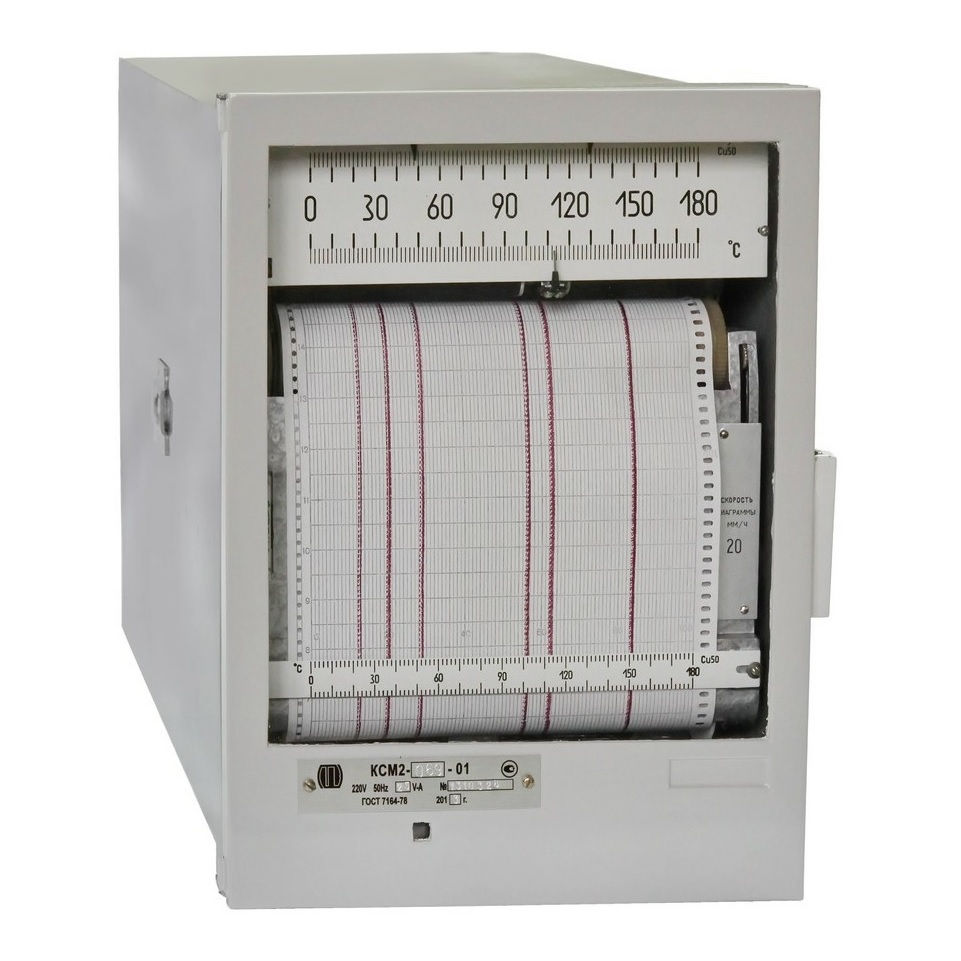

Прибор выполнен в стальном прямоугольном корпусе с размерами 240×320×500 щитового исполнения. На передней панели прибора расположено система регистрации, тумблер включения и сигнализацию «ПРИБОР ВКЛЮЧЕН», тумблер включения — перемещения диаграммной ленты. На верхней панели под корпусом находится система управления сигнализацией, шкала регулировки 0-100% при этом погрешность срабатывания сигнализирующего устройства не должна превышать ±1,5% значения измеряемой величины относительно заданных значений шкалы прибора.

Технические параметры прибора:
Масса приборов не превышает:
15,0 кг. — многоканальных без дополнительных устройств.
18,0 кг. — многоканальных с дополнительными устройствами.
Ширина диаграммной ленты: 160 мм.
Предел допускаемой основной погрешности, выраженный в процентах от нормирующего значения, равен:
+1.0 — по передаче показаний
+1,5 — по сигнализации (по каналу регулирования)
+1,0 — по заданию на регулирование.

МОДИФИКАЦИИ ПРИБОРОВ
В зависимости от модификации приборы могут иметь:
1) ПЗ — 3-х контактное позиционное сигнализирующее устройство
2) РУД — реостатное выходное устройство для дистанционной передачи показаний на дублирующий прибор;
3) РЗ — реостатный задатчик со 100% зоной пропорциональности для работы в комплекте с прибором П1723 (регулирующий прибор) для решения сигнализации «ПИ» — регулирования.
4) ИУ — для КСД дополнительно устанавливается интегратор (счетчик расхода).
5) ДУВ — дополнительно устанавливается преобразователь входного сигнала в унифицированный токовый выходной сигнал (0-5мА или 4-20мА)
6) ПЗ1К — 3-х контактное позиционное сигнализирующее устройство на один канал
7) ПЗОЗ — 3-х контактное позиционное сигнализирующее устройство общее на все каналы
8) ПЗОЗБ — 3-х контактное позиционное сигнализирующее устройство общее на все каналы с блокировкой сигнала по одному указателю задачи
9) ПЗРЗ — 3-х контактное позиционное сигнализирующее устройство раздельное на каждый канал для многоточечных приборов
10) ОЦД — сигнализация обрыва датчика
11) ПЧ — 4-х контактное позиционное сигнализирующее устройство на один канал
Климатическое исполнение приборов УХЛ 4 .1 — температура, при которой прибор может работать от +5 градусов Цельсия до +50 градусов Цельсия при влажности не более 80%
