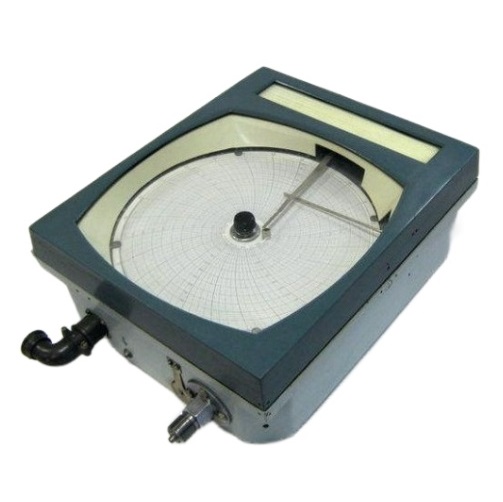

Манометры МТС-711М1, МТС-712М1, вакуумметры ВТС-711М1, ВТС-712М1, мановакуумметры МВТС-711М1, МВТС-712М1 самопишущие

Рубрики: , ,

Описание

Описание прибора:
Манометры, вакууметры и мановакууметры МТС предназначены для измерения и записи на дисковой диаграмме избыточного и вакуумметрического давления жидких и газообразных неагрессивных сред, в т.ч. в условиях АЭС.

 Технические параметры прибора:
 МТС-711М1 – манометр самопишущий с приводом диаграммного диска от электродвигателя
МТС-712М1 – манометр самопишущий с приводом диаграммного диска от часового механизма
МТ2С-711М1 – манометр самопишущий двухзаписной с приводом диаграммного диска от электродвигателя
МТ2С-712М1 – манометр самопишущий двухзаписной с приводом диаграммного диска от часового механизма
ВТС-711М1 – вакуумметр самопишущий с приводом диаграммного диска от электродвигателя
ВТС-712М1 – вакуумметр самопишущий с приводом диаграммного диска от часового механизма
ВТ2С-711М1 – вакуумметр самопишущий двухзаписной с приводом диаграммного диска от электродвигателя
ВТ2С-712М1 – вакуумметр самопишущий двухзаписной с приводом диаграммного диска от часового механизма
МВТС-711М1 – мановакуумметр самопишущий с приводом диаграммного диска от электродвигателя
МВТС-712М1 – мановакуумметр самопишущий двухзаписной с приводом диаграммного диска от часового механизма
МВТ2С-711М1 – мановакуумметр самопишущий двухзаписной с приводом диаграммного диска от электродвигателя
МВТ2С-712М1 – мановакуумметр самопишущий с приводом диаграммного диска от часового механизма
МТ-711РМ1 – манометр самопишущий с пневматическим изодромным регулирующим устройством с приводом диаграммного диска от электродвигателя
МТ-712РМ1 – манометр самопишущий с пневматическим регулирующим устройством с приводом диаграммного диска от часового механизма
ВТ-711РМ1 – вакуумметр самопишущий с пневматическим регулирующим устройством с приводом диаграммного диска от электродвигателя
ВТ-712РМ1 – вакуумметр самопишущий с пневматическим регулирующим устройством с приводом диаграммного диска от часового механизма
МВТ-711РМ1 – мановакуумметр самопишущий с пневматическим регулирующим устройством с приводом диаграммного диска от электродвигателя
МВТ-712РМ1 – мановакуумметр самопишущий с пневматическим регулирующим устройством с приводом диаграммного диска от часового механизма
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Диапазон записи давления, кгс/см2
МТС-711М1; МТС-712М1; МТ2С-711М1; МТ2С-712М1;
МТ-711РМ1; МТ-712РМ1
0…0,6; 0…1; 0…1,6; 0…2,5; 0…4; 0…6; 0…10; 0…16; 0…25; 0…40; 0…60;
0…100; 0…160; 0…250;
0…400; 0…600
ВТС-711М1; ВТС-712М1; ВТ2С-711М1; ВТ2С-712М1;
ВТ-711РМ1; ВТ-712РМ1		 –0,6…0; –1…0
МВТС-711М1; МВТС-712М1; МВТ2С-711М1;
МВТ2С-712М1; МВТ-711РМ1; МВТ-712РМ1		 –1…0…0,6; –1…0…1,5;
–1…0…3; –1…0…5;
–1…0…9; –1…0…15;
–1…0…24
2. Классы точности 1
3. Время одного оборота диаграммы, ч 24
4. Питание:
МТС-711М1; МТ2С-711М1; ВТС-711М1; ВТ2С-711М1;
МВТС-711М1; МВТ2С-711М1; МТ-711РМ1; ВТ-711РМ1;
МВТ-711РМ1 от сети переменного тока напряжение, В		 220
5. Частота, Гц 50±1; 60±1
6. Давление воздуха для питания пневматической части, кгс/см2 1,4±0,14
7. Диапазон изменения пневматического сигнала, кгс/см2 0,2…1
8. Длина линии связи для передачи пневматического сигнала, м, не более 300
9. Предельные значения диапазона настройки регулирующего устройства, % 5…250
10. Время изодрома, с 3…6·103
11. Температура окружающей среды, °С –10…+60
12. Габаритные размеры, мм 280х340х125
13. Масса, кг, не более 9


Оформление заказа:
 При заказе необходимо указать:
1. Тип прибора
2. Класс точности
3. Диапазон записи

Пример заказа:
 Манометр МТС-712М1, класс точности 1 с диапазоном записи от 0…16 кгс/см2:
 “Манометр МТС-712М1-1-0-16 кгс/см2”,
 Манометр МТ-711РМ1 с диапазоном записи от 0…16 кгс/см2, класс точности манометрической части 1 и регулирующего устройства – 1,5:
“Манометр МТ-711РМ1-0-16 кгс/см2-1-1,5”.

 Комплект поставки:
 1. Манометр.
2. Кронштейн.
3. Флакон с чернилами.
4. Паспорт.
5. Тех. описание.
