2ТРМ1 измеритель-регулятор двухканальный

Описание

Обновление линейки 2ТРМ1

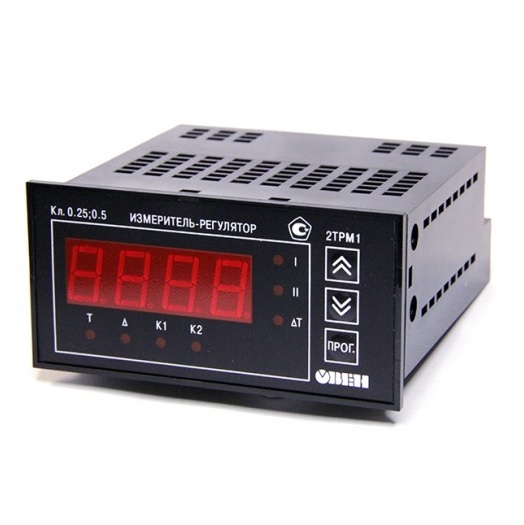

В продажу поступил обновленный измеритель-регулятор двухканальный ОВЕН 2ТРМ1 в корпусе Щ11.

Новый ОВЕН 2ТРМ1-Щ11 полностью повторяет функции выпускаемых 2ТРМ1 в корпусах Щ1, Щ2, Н, Д и имеет ряд преимуществ:
Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать 2ТРМ1 для измерения высоко динамичных видов сигналов, например давления;
Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаждемонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;
Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264В (номинал 220В), так и от источника постоянного напряжения 20…375В (номинал 24В);
Внешний компенсатор холодных концов термопары. На второй вход 2ТРМ1-Щ11 можно подключить датчик, который будет измерять температуру холодных концов термопары, и эта величина будет использоваться при компенсации. Эта функция позволяет отказаться от использовании дорогостоящих термокомпенсационных проводов при работе термоэлектрическими преобразователями (термопарами) подключенными к первому входу.

Предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).
Класс точности 0,5/0,25.
Прибор выпускается в корпусах 3-х типов: настенном Н и щитовых (Щ1 и Щ2).
2ТРМ1 – измеритель-регулятор двухканальный.

Используется для:

  • Холодильной техники;
  • Сушильных шкафов;
  • Печей различного назначения.

Особенности:

  • Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.;
  • Регулирование двух измеряемых величин по двухпозиционному закону или их регистрация;
  • Регулирование одной измеряемой величины по трехпозиционному закону;
  • Контроль и регулирование разности измеряемых величин;
  • Возможность установки временных задержек включения и выключения сигнализации;
  • Импульсный источник питания 90…245 В 47…63 Гц;
  • Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.

Основные технические характеристики:

Параметры Значения
Количество универсальных входов. 2
Напряжение питания переменного тока. 90…245 В
Частота напряжения питания. 47…63 Гц
Потребляемая мощность. не более 7 ВА
Напряжение встроенного источника питания нормирующих преобразователей. 24 ± 2,4 В
Максимально допустимый ток источника питания. 80 мА
ТСМ 50/100M. -200…+200 °С; разрешающая способность 0,1 °С.
ТСП 50/100П. -240…+1100 °С; разрешающая способность 0,1 °С.
ТХК(L). -200…+800 °С; разрешающая способность 0,1 °С.
ТХА(K). -200…+1360 °С; разрешающая способность 0,1 °С.
ТНН(N). -200…+1300 °С; разрешающая способность 0,1 °С.
ТЖК(J). -200…+1200 °С; разрешающая способность 0,1 °С.
ТПП(S). -50…+1750 °С; разрешающая способность 0,1 °С.
ТПП(R). -50…+1750 °С; разрешающая способность 0,1 °С.
Сигнал тока 4…20 мА. 0…100 %; разрешающая способность 0,1 %.
Сигнал тока 0…20 мА. 0…100 %; разрешающая способность 0,1 %.
Сигнал тока 0…5 мА. 0…100 %; разрешающая способность 0,1 %.
Сигнал напряжение 0…1 В. 0…100 %; разрешающая способность 0,1 %.
Предел основной приведенной погрешности измерения:

  • для термоэлектрических преобразователей;
  • для других датчиков.


  • ±0,5 %;
  • ±0,25 %.
Время опроса одного входа:

  • для термопреобразователей сопротивления;
  • для других датчиков.


  • не более 0,8 с;
  • не более 0,4 с.
Количество выходных устройств. 2
Р – электромагнитное реле. 8 А при 220 В переменного тока частотой 50Гц (cos φ ≥ 0,4).
К – транзисторная оптопара структуры n-p-n-типа. 400 мА при 60 В постоянного тока
С – симисторная оптопара, используемая для управления однофазными нагрузками. 50 мА при 250 В (постоянно открытый симистор) или 0,5 А (симистор включается с частотой не более 50 Гц и tимп ≤ 5 мс)
И – цифроаналоговый преобразователь “параметр-ток 4…20мА”.
  • сопротивление нагрузки 100…800 Ом;
  • напряжение питания 16…30 В.
У – цифроаналоговый преобразователь “параметр-напряжение 0…10В”.
  • сопротивление нагрузки не менее 2 кОм;
  • напряжение питания 16…30 В.
Т – выход для управления твердотельным реле.
  • выходное напряжение 4…6 В;
  • макс.выходной ток 25 мА.
Степень защиты корпуса:

  • щитовой Щ1;
  • щитовой Щ2;
  • настенный Н.


  • P54 (со стороны передней панели);
  • IP54 (со стороны передней панели);
  • IP44.
Габаритные размеры, мм:

  • щитовой Щ1;
  • щитовой Щ2;
  • настенный Н.


  • 96x96x65;
  • 96x48x100;
  • 130x105x65.
Тип индикатора. светодиодный цифровой 4-х разрядный
Переключение каналов индикации. автоматическое/ручное
Условия эксплуатации:

  • температура окружающего воздуха;
  • атмосферное давление;
  • относительная влажность воздуха (при +35 °С и ниже без конденсации влаги).


  • -20…+50 °С;
  • 86…106,7 кПа;
  • 30…80 %.
