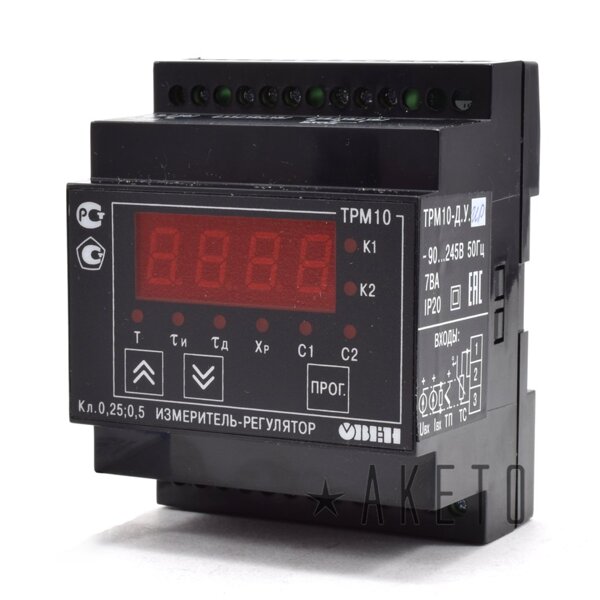

ТРМ10 ПИД-регулятор одноканальный
Назначение ПИД-регулятора ТРМ10
Терморегулятор ОВЕН ТРМ10 предназначен для измерения температуры или другой физической величины (веса, давления, влажности и т. п.), импульсного или аналогового управления нагрузкой по пропорционально-интегрально-дифференциальному(ПИД) закону, а также для формирования дополнительного сигнала, который может быть использован для сигнализации о выходе параметра за установленные границы или для двухпозиционного регулирования.
Прибор ОВЕН ТРМ10 рекомендуется применять для управления объектами, обладающими повышенной инерционностью, где обычное двухпозиционное регулирование не обеспечивает необходимую точность. При использовании в качестве терморегулятора ОВЕН ТРМ10 может управлять как процессом нагрева, так и процессом охлаждения объекта.
Главные преимущества нового ПИД-регулятора ТРМ10
| Улучшенная помехоустойчивость | новый ПИД-регулятор ТРМ10 полностью соответсвует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А |
| Повышенная надежность | наработка на отказ составляет 100 000 часов |
| Повышенная точность измерений | погрешность измерений не превышает 0.15 % (при классе точности 0.25/0.5) |
| Увеличенный межпроверочный интервал |
межпроверочный интервал – 3 года |
| Увеличенный срок гарантии | гарантийный срок обслуживания нового ТРМ10 составляет 5 лет |
| Улучшенные показатели климатического исполнения |
допустимый диапазон рабочих температур от -20 до +50 оС |
| Универсальный вход | прибор поддерживает все наиболее распространенные типы датчиков |
| Все возможные типы выходных устройств |
Р – э/м реле К – транзисторная оптопара С – симисторная оптопара С3 – три симисторные оптопары И – ЦАП “параметр – ток 4…20 мА” У – ЦАП “параметр – напряжение 0…10 В” Т – выход для управления твердотельным реле |
| Расширенный диапазон напряжения питания | 90…245 В частотой 47…63 Гц |
| Встроенный источник питания 24 В во всех модификациях нового ПИД-регулятора ТРМ10 |
для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ |
| Усовершенствованная математическая модель ПИД-регулятора |
новый ПИД-алгоритм регулирования |
| Современный алгоритм автонастройки ПИД-регулятора | высокая эффективность автонастройки |
Основные функции ПИД-регулятора ОВЕН ТРМ10
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
- ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
- Автонастройка ПИД-регулятора по современному эффективному алгоритму
- Дополнительный выход для сигнализации о выходе регулируемой величины за установленные границы (или для двухпозиционного регулирования)
- Регулирование мощности (например, для управления инфракрасной лампой) в модификации с аналоговым выходом 4…20 мА, совместно с прибором ОВЕН БУСТ
- Возможность управления трехфазной нагрузкой
- Выходной сигнал тока 4…20 мА для регистрации измеренной величины (модиф. по типу выхода И)
- Возможность управления трехфазной нагрузкой (модиф. по типу выхода С3)
- Импульсный источник питания 90…245 В 47…63 Гц
- Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
- Программирование кнопками на лицевой панели прибора
- Сохранение настроек при отключении питания
- Защита настроек от несанкционированных изменений
Питание
| Напряжение питания переменного тока | ~90…245 В |
| постоянного тока (только для корпуса Щ11) | +20…375 В (номинальное 24 В) |
| Частота напряжения питания | 47…63 Гц |
| Потребляемая мощность | не более 7ВА |
| Напряжение встроенного источника питания нормирующих преобразователей | 24±2.4 В |
| Максимально допустимый ток источника питания | 80 мА |
Универсальные входы
| Количество универсальных входов | 1 |
| Типы входных датчиков и сигналов | см. таблицу “Характеристики измерительных датчиков” |
| Время опроса входа: | |
| – для преобразователей сопротивления | не более 0.8 с |
| – для других датчиков | не более 0.4 с |
| Предел основной приведенной погрешности измерения: | |
| – для термоэлектрических преобразователей | ±0.5 % |
| – для других датчиков | ±0.25 % |
Выходные устройства
| Количество выходных устройств | 2 |
| Типы выходных устройств: | |
| – ПИД-регулятора (ВУ1) | Р, К, С, С3, Т, И, У |
| – двухпозиционного регулятора (ВУ2) | Р, К, С, Т |
Корпус
| Габаритные размеры (мм) и степень защиты корпуса | |
| Щитовой Щ1 | 96х96х65, IP54* |
| Щитовой Щ2 | 96х48х100, IP54* |
| Щитовой Щ11 | 96х96х49, IP54* |
| Настенный Н | 130х105х65, IP44 |
| * со стороны передней панели | |
Условия эксплуатации
| Температура окружающего воздуха | -20…+50 оС |
| Атмосферное давление | 84…106,7 кПа |
| Относительная влажность воздуха (при +35 оС и ниже без конденсации влаги) | 30…80 % |
Характеристики измерительных датчиков
| Код b1-0 | Тип датчика | Диапазон измерений | Разрешающая способность* |
| 01 | ТСМ (Сu50) W100=1.426 | -50…+200 оС | 0.1 оС |
| 09 | ТСМ (50М) W100=1.428 | -200…+200 оС | 0.1 оС |
| 07 | ТСП (Pt50) W100=1.385 | -200…+850 оС | 0.1 оС |
| 08 | ТСП (50П) W100=1.391 | -240…+1100 оС | 0.1 оС |
| 00 | ТСМ (Сu100) W100=1.426 | -50…+200 оС | 0.1 оС |
| 14 | ТСМ (100М) W100=1.428 | -200…+200 оС | 0.1 оС |
| 02 | ТСП (Pt100) W100=1.385 | -200…+850 оС | 0.1 оС |
| 03 | ТСП (100П) W100=1.391 | -240…+1100 оС | 0.1 оС |
| 29 | ТСН (100Н) W100=1.617 | -60…+180 оС | 0.1 оС |
| 30 | ТСМ (Cu500) W100=1.426 | -50…+200 оС | 0.1 оС |
| 31 | ТСМ (500М) W100=1.428 | -200…+200 оС | 0.1 оС |
| 32 | ТСП (Pt500) W100=1.385 | -200…+850 оС | 0.1 оС |
| 33 | ТСП (500П) W100=1.391 | -250…+1100 оС | 0.1 оС |
| 34 | ТСН (500Н) W100=1.617 | -60…+180 оС | 0.1 оС |
| 35 | ТСМ (Cu1000) W100=1.426 | -50…+200 оС | 0.1 оС |
| 36 | ТСМ (1000М) W100=1.428 | -200…+200 оС | 0.1 оС |
| 37 | ТСП (Pt1000) W100=1.385 | -200…+850 оС | 0.1 оС |
| 38 | ТСП (1000П) W100=1.391 | -250…+1100 оС | 0.1 оС |
| 39 | ТСН (1000Н) W100=1.617 | -60…+180 оС | 0.1 оС |
| 15 | ТСМ (53М) W100=1.426 (гр.23) | -50…+200 оС | 0.1 оС |
| 04 | термопара ТХК (L) | -200…+800 оС | 0.1 оС |
| 20 | термопара ТЖК (J) | -200…+1200 оС | 0.1 оС |
| 19 | термопара ТНН (N) | -200…+1300 оС | 0.1 оС |
| 05 | термопара ТХА (К) | -200…+1360 оС | 0.1 оС |
| 17 | термопара ТПП (S) | -50…+1750 оС | 0.1 оС |
| 18 | термопара ТПП (R) | -50…+1750 оС | 0.1 оС |
| 16 | термопара ТПР (В) | +200…+1800 оС | 0.1 оС |
| 21 | термопара ТВР (А-1) | 0…+2500 оС | 0.1 оС |
| 22 | термопара ТВР (А-2) | 0…+1800 оС | 0.1 оС |
| 23 | термопара ТВР (А-3) | 0…+1800 оС | 0.1 оС |
| 24 | терморара ТМК (Т) | -200…+400 оС | 0.1 оС |
| 12 | ток 0…5 мА | 0…100 % | 0.1 % |
| 11 | ток 0…20 мА | 0…100 % | 0.1 % |
| 10 | ток 4…20 мА | 0…100 % | 0.1 % |
| 06 | напряжение -50…+50 мВ | 0…100 % | 0.1 % |
| 13 | напряжение 0…1 В | 0…100 % | 0.1 % |
| * При измерении температуры выше 999.9 оС и ниже минус 199.9 оС разрешающая способность равна 1 оС | |||
