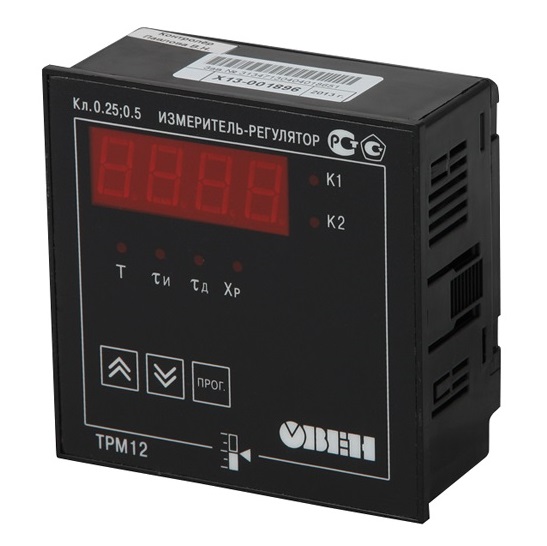

ТРМ12 ПИД-регулятор для управления задвижками и трехходовыми клапанами

Рубрики: ,

Описание

Назначение терморегулятора ТРМ12

Терморегулятор ОВЕН ТРМ12 предназначен для автоматизации подачи теплоносителя в системе ГВС, газового и парового отопления, в теплообменники пастеризаторов, для управления газовыми горелками, управления положением золотника в холодильных машинах, а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.

Класс точности: 0,5/0,25
Регулятор выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2

Главные преимущества нового ТРМ12

Улучшенная помехоустойчивость  новый ТРМ12 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А
Повышенная надежность  наработка на отказ составляет 100 000 часов
Повышенная точность измерений  погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5)
Улучшенные показатели климатического исполнения допустимый диапазон рабочих температур от –20 до +50 °С
Универсальный вход  прибор поддерживает все наиболее распространенные типы датчиков
Все необходимые типы выходных устройств  Р – э/м реле
К – транзисторная оптопара
С – симисторная оптопара
Т – выход для управления твердотельным реле
Расширенный диапазон напряжений питания  90…245 В частотой 47…63 Гц
Встроенный источник питания 24 В во всех модификациях нового ТРМ12  для питания активных датчиков или других низковольтных цепей АСУ
Усовершенствованная математическая модель ПИД-регулятора  новый ПИД-алгоритм регулирования
Современный алгоритм автонастройки ПИД-регулятора  автонастройка как для системы «нагреватель/холодильник», так и для 3-х позиционной задвижки с управлением «больше/меньше»

Основные функции прибора ОВЕН ТРМ12

•  УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
•  УПРАВЛЕНИЕ ЭЛЕКТРОМЕХАНИЧЕСКИМ ПРИВОДОМ ЗАПОРНО-РЕГУЛИРУЮЩЕГО (КЗР) ИЛИ ТРЕХХОДОВОГО КЛАПАНА (ПИ-регулирование)
•  ПИД-РЕГУЛИРОВАНИЕ измеренной величины в системе «нагреватель–холодильник»
•  АВТОНАСТРОЙКА ПИД-регулятора по современному эффективному алгоритму как для системы «нагреватель/ холодильник», так и для задвижки
•  ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ 90…245 В 47…63 Гц
•  ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
•  ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
•  СОХРАНЕНИЕ НАСТРОЕК при отключении питания
•  ЗАЩИТА НАСТРОЕК от несанкционированных изменений
