Описание

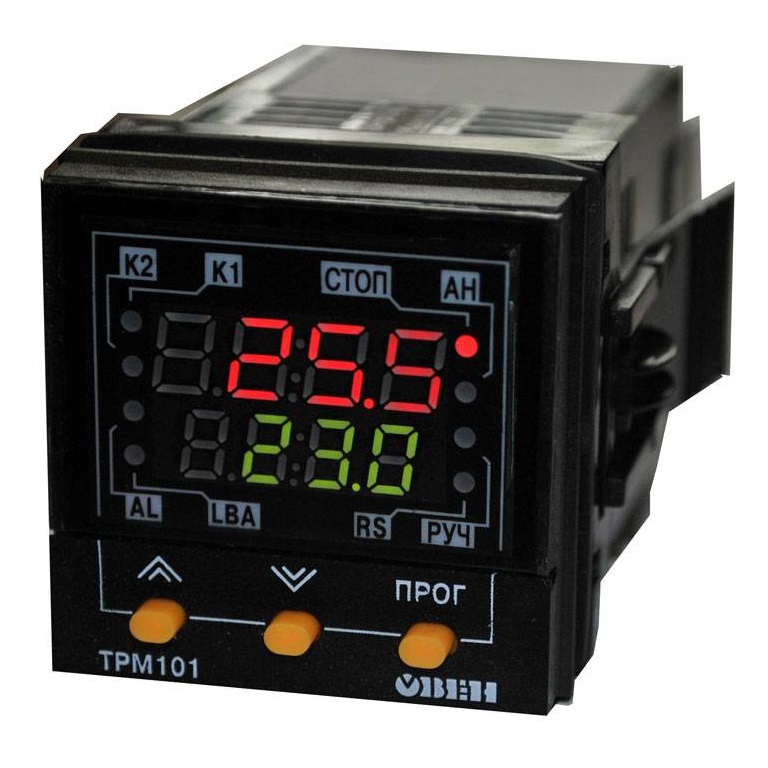

ОПИСАНИЕ ПРИБОРА
ПИД-регулятор температуры, давления или других физических величин в различных технологических процессах ОВЕН ТРМ101 предназначен для точного поддержания заданных параметров. Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования и т. п.
ПИД-регулятор температуры, давления и др. выпускается в щитовом корпусе типа Щ5, степень защиты IP54 со стороны передней панели.
Класс точности регулятора 0,5.

Функциональные возможности ПИД-регулятора ТРМ101
• УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности и др.
• ПИД-РЕГУЛИРОВАНИЕ измеренной величины с использованием «нагревателя» или «холодильника»
• АВТОНАСТРОЙКА ПИД-регулятора по современному эффективному алгоритму
• ДИСТАНЦИОННЫЙ ПУСК И ОСТАНОВКА ПИД-РЕГУЛЯТОРА с помощью внешнего устройства, подключенного к дополнительному входу 2
• СИГНАЛИЗАЦИЯ о возникновении аварийной ситуации двух типов:
– о выходе регулируемой величины за заданные пределы;
– об обрыве в цепи регулирования (LBA)
• РЕГУЛИРОВАНИЕ МОЩНОСТИ (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4…20 мА
• БЕСКОНТАКТНОЕ УПРАВЛЕНИЕ НАГРУЗКОЙ через внешнее твердотельное реле
• ВСТРОЕННЫЙ ИНТЕРФЕЙС RS-485 (протокол ОВЕН)
• КОНФИГУРИРОВАНИЕ ПИД-регулятора температуры, давления и др. величин осуществляется на ПК или с передней панели прибора
• УРОВНИ ЗАЩИТЫ ПАРАМЕТРОВ для разных групп специалистов
• ДВА ВЫХОДА В ЛЮБЫХ КОМБИНАЦИЯХ: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4…20 мА, унифицированное напряжение 0..10 В, специализированный выход для подключения твердотельного реле

Функциональная схема прибора

ПИД-регулятор
ПИД-регулятор позволяет точно управлять нагрузкой одним из двух методов:
• импульсным, если ВУ1 – дискретное (типа Р, К, С, Т);
• аналоговым, если ВУ1 – ЦАП 4…20 мА или 0…10 В (типа И, У).

ТРМ 101 может работать также в режиме двухпозиционного регулирования

Сигнализация/регистрация
ВУ2 иожет быть использовано:
• для сигнализации об аварийном ситуации или блокировки оборудования, если ВУ2 – дискретное;
• для регистрации измеренной величины, если ВУ2 – ЦАП 4…20 мА.

Обнаружение обрыва в цепи регулирования (LBA)
ТРМ101 контролирует скорость изменения регулируемой величины. Если при подаче максималного управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени, ТРМ101 выдает аварийный сигнал.

Интерфейс RS-485
В ТРМ101сустановлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН. Интерфейс RS-485 позволяет:
• конфигурировать прибор на ПК (программа конфигуратор предоставляется бесплатно);
• передавать в сеть текущие значения измеренной величины и выходной мощности регулятора, а также любых программируемых параметров.

Подключение ТРМ101 к ПК производится через адаптер ОВЕН АС3-М или АС4.

При интеграции ТРМ101 в АСУ ТП в качестве програмного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

Для ТРМ 101 бесплатно предоставляется програмное обеспечение:
• драйвер для Trace Mode;
• OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
• библиотеки WIN DLL для быстрого написания драйверов.

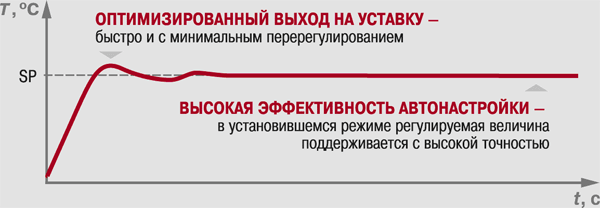

Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора:
разработан компанией ОВЕН совместно с ведущими российскими учеными
При автонастройке прибор вычисляет оптимальное для данного объекта значение коэффициентов ПИД-регулирования, а также постоянную времни цифрового фильтра и период следования управляющих импульсов.

Технические характеристики

Питание
Напряжение питания	90…245 В частотой 47…63 Гц
Универсальный вход 1
Предел допустимой основной погрешности измерения входного параметра	±0,5 %
Входное сопротивление при подключении источника сигнала – тока – напряжения	100 Ом ± 0,1 % не менее 100 кОм
Дополнительный вход 2
Сопротивления внешнего ключа: – в состояни “замкнуто” – в состоянии “разомкнуто”	0…1 кОм более 100 кОм
Выходы
Количество выходных устройств	2
Интерфейс связи
Тип интерфейса	RS-485
Скорость передачи данных	2,4; 4,8; 9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбит/с
Корпус
Тип корпуса и его габаритные размеры (без элементов крепления)	щитовой Щ5, 45х48х102мм
Степень защиты корпуса	IP54 (со стороны передней панели)

Условия эксплуатации
Температура воздуха, окружающего корпус прибора	+1…+50 °С
Атмосферное давление	86…106,7 кПа
Относительная влажность воздуха (при +35 °С)	30…85 %

Характеристики выходных устройств
Обозначение	Тип выходного устройства (ВУ)	Электрические характеристики
Р	Электромагнитное реле	1 А (ПИД-регулирование) 8 А (сигнализация) при 220 В 50…60 Гц, cosφ ≥0,4 или 30 В постоянного тока
К	транзисторная оптопара структуры n-p-n типа	400 мА при 60 В постоянного тока
С	симисторная оптопара	50 мА при 240 В (постоянно открытый симистор) или 0,5 А (симистор включеный с частотой не более 50 Гц и t_имп.= 5 мс)
И	цифроаналоговый преобразователь “параметр – ток 4…20 мА”	нагрузка 0…1000 Ом, напряжение питания 10…30 В постоянного тока
У	цифроаналоговый преобразователь “параметр – напряжение 0…10 В”	нагрузка не менее 2 кОм, напряжение питания 15…32 В
Т	Выход для управления твердотельным реле	выходное напряжение 4…6 В максимальный выходной ток 50 мА

Схемы подключения

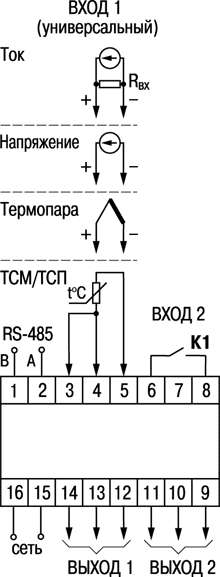

Общая схема подключения ТРМ 101

Схемы подключения выходного устройства 1 (ВУ1)			Схемы подключения выходного устройства 2 (ВУ2)
ВУ1 типа Р (э/м реле)	ВУ1 типа К (транзисторная оптопара)	ВУ1 типа С (симисторная оптопара)	ВУ2 типа Р (э/м реле)	ВУ2 типа К (транзисторная оптопара)	ВУ2 типа С (симисторная оптопара)
ВУ1 типа Т (для управления твердотельным реле)	ВУ1 типа И (ЦАП 4…20 мА)	ВУ1 типа У (ЦАП 0…10 В)	ВУ2 типа Т (для управления твердотельным реле)	ВУ2 типа И (ЦАП 4…20 мА)	ВУ2 типа У (ЦАП 0…10 В)
