Описание

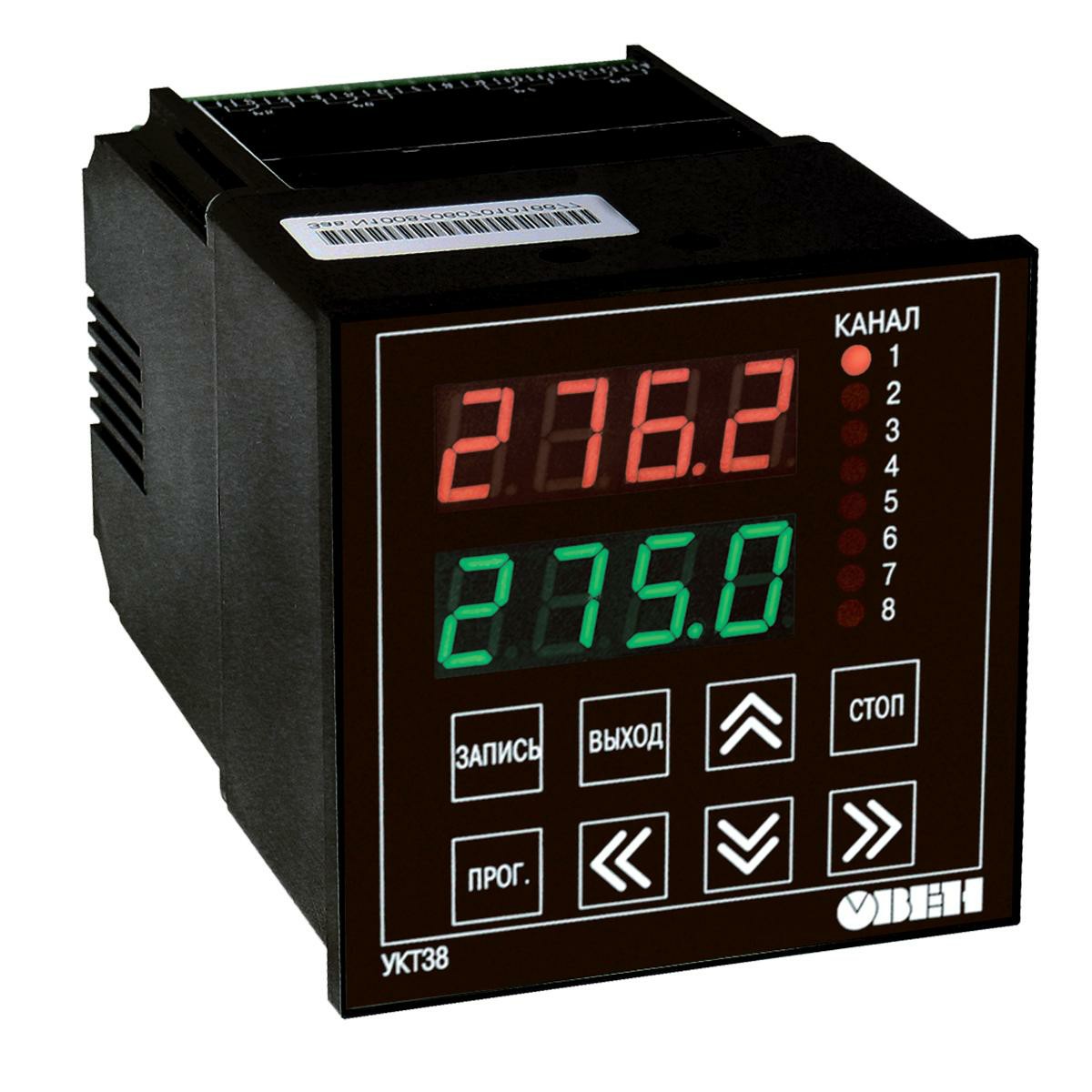

УКТ38 измеритель 8-канальный с аварийной сигнализацией

Назначение

УКТ38 измеритель 8-канальный с аварийной сигнализацией предназначено для контроля температуры, давления, влажности, уровня или другой физической величины в нескольких зонах одновременно (до 8-ми) и аварийной сигнализации о выходе любого из контролируемых параметров за заданные пределы, а также для регистрации измеренных параметров на ПК.

ОВЕН УКТ38 применяется в качестве аварийного сигнализатора в многозонных печах в пищевой, металлургической и других отраслях промышленности.

Функциональные возможности прибора

  • Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.) в нескольких зонах одновременно (до 8-ми)
  • Восемь входов для подключения датчиков:
    – термопреобразователей сопротивления типа ТСМ и ТСП 50/100, Pt100;
    – термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R);
    – датчиков с унифицированным выходным сигналом тока 0(4)…20 мА, 0…5 мА или напряжения 0…1 В.
  • Подключение к разным входам датчиков разных типов из числа приведенных в списке для одной модификации
  • Сигнализация «АВАРИЯ ОБЪЕКТА» о выходе любой из контролируемых величин за заданные пределы
  • Сигнализация «АВАРИЯ ДАТЧИКА» при обрыве или коротком замыкании датчика
  • Два выходных реле для включения аварийной сигнализации или аварийного отключения установки
  • Индикация измеренных величин и заданных для них уставок на двух встроенных индикаторах
  • Программирование кнопками на лицевой панели прибора
  • Сохранение заданных параметров при отключении питания
  • Регистрация контролируемых параметров на ЭВМ через адаптер сети ОВЕН АС2 по интерфейсу RS-232

Номинальное напряжение питания 220 В 50 Гц
Допустимое отклонение номинального напряжения -15…+10 %
Количество входов для подключения датчиков 8
Предел допустимой осн. погрешности измерения входного параметра
(без учета погрешн. датчика)		 ±0.5 %
Продолжительность цикла опроса 8-ми датчиков:
– УКТ38-Щ4.ТС 3.6 с
– УКТ38-Щ4.ТП (ТПП) 2.2 с
– УКТ38-Щ4.АТ (Н) 2.1 с
Количество выходных устройств 2
Допустимый ток нагрузки, коммутируемый контактами э/м реле 4 А при 220 В (cos φ > 0.4)
Тип корпуса щитовой Щ4
Габаритные размеры 96х96х145 мм
Степень защиты корпуса IP54 со стороны передней панели
Тип интерфейса свзяи с ЭВМ последовательный, RS-232
Подключение к ЭВМ через адаптер сети ОВЕН АС2

Характеристики измерительных датчиков

Код Тип датчика Тип входа Диапазон измерений Разрешающая способность
00 ТСМ 100М W100=1.426 ТС -50…+200 оС 0.1 оС
01 ТСП 50М W100=1.426 -50…+200 оС 0.1 оС
02 ТСМ 100П W100=1.385 (Pt100) -90…+750 оС 0.1 оС
03 ТСП 100П W100=1.391 -90…+750 оС 0.1 оС
07 ТСП 50П W100=1.385 -90…+750 оС 0.1 оС
08 ТСП 50П W100=1.391 -90…+7500 оС 0.1 оС
09 ТСМ 50М W100=1.428 -50…+200 оС 0.1 оС
14 ТСМ 100М W100=1.428 -50…+200 оС 0.1 оС
15 ТСМ гр. 23 -50…+200 оС 0.1 оС
04 ТХК (L) ТП -50…+750 оС 0.1 оС
05 ТХА (К)   -50…+1300 оС 1 оС
19 ТНН (N)   -50…+1300 оС 1 оС
20 ТЖК (J)   -50…+900 оС 0.1 оС
17 ТПП (S) ТПП 0…+1700 оС 1 оС
18 ТПП (R)   0…+1700 оС 1 оС
10 Ток 4…20 мА АТ 0…100 % 0.1 %
11 Ток 0…20 мА   0…100 % 0.1%
12 Ток 0…5 мА   0…100 % 0.1 %
13 Напряжение 0…1 В АН 0…100 % 0.1 %
