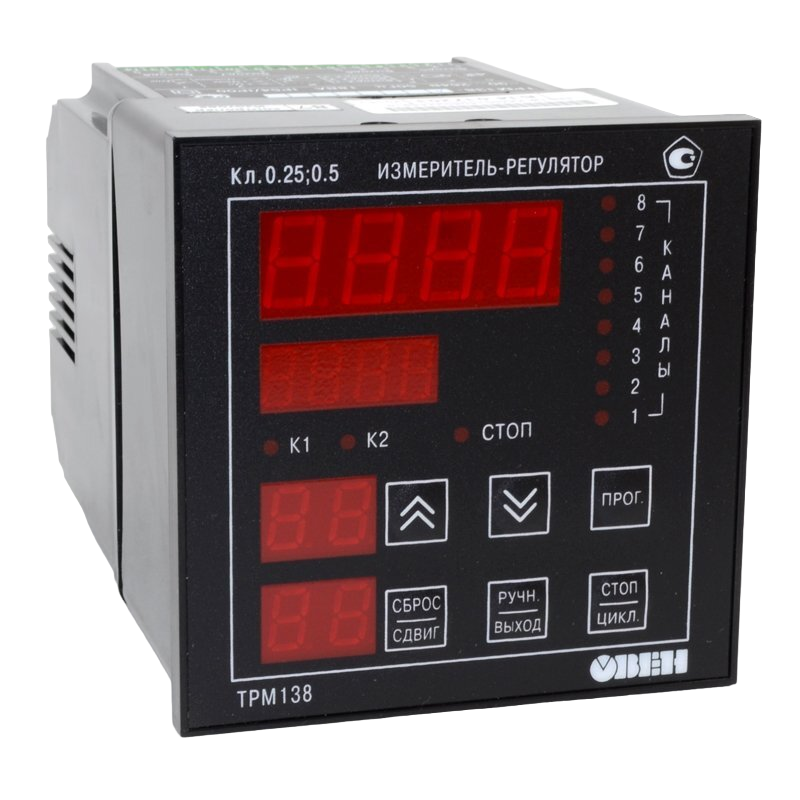

ТРМ138В измеритель-регулятор 8-канальный со встроенным барьером искрозащиты

Назначение прибора ОВЕН ТРМ138В

Аналог ТРМ138 со встроенными барьерами искрозащиты.

Может применяться в пищевой, медицинской, химической, нефтеперерабатывающей промышленности. Предназначен для подключения датчиков, находящихся во взрывоопасных зонах.

Может быть использован в качестве многозонного регулятора, многопороговой сигнализации, а также как восьмиканальный активный барьер искрозащиты.

Функциональные возможности регулятора ОВЕН ТРМ138В

  • Восемь универсальных входов для подключения от 1 до 8 датчиков разного типа в любых комбинациях, что позволяет одновременно измерять и контролировать несколько различных физических величин (температуру, влажность, давление и др.)
  • Встроенный барьер искрозащиты для линий связи прибора с датчиками (маркировка взрывозащиты [Exia]IIC)
  • Вычисление дополнительных величин:
    – средних значений от 2 до 8 измеренных величин;
    – разностей измеренных величин;
    – скорости изменения измеряемой величины.
  • До восьми каналов регулирования по двухпозиционному закону (для каналов с ВУ типа Р,К,С) или регистрации на токовом выходе 4…20 мА.
  • Восемь встроенных выходных УСТРОЙСТВ различных типов в выбранной пользователем комбинации
  • Возможность работы в качестве восьмиканального активного барьера искрозащиты в модификации с токовыми выходами
  • Режим ручного управления выходными устройствами
  • Конфигурирование функциональной схемы и установка параметров на ПК или кнопками на лицевой панели прибора
  • Набор стандартных конфигураций
  • Встроенный интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU)

Маркировка взрывозащиты [Exia]IIC

ex Искробезопасные цепи уровня ia (особовзрывобезопасные)
Принадлежность к группе IIC, что позволяет использовать подключенные датчики в наиболее взрывоопасных нерудничных средах (водород, метан, ацетилен)

* Для измерения давления, влажности, расхода и др. величин используются датчики с унифицированным выходным сигналом тока 0…5 мА, 0(4)…20 мА или напряжения 0…50 мВ, 0…1 В.
Бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки DLL.

Напряжение питания 90…245 В частотой 47…63 Гц
Количество универсальных входов 8
Входное сопротивление при подключении источника сигнала:
– тока 100 Ом ± 0.1 % (при подключении внешнего резистора)
– напряжения не менее 100 кОм
Время опроса одного входа не более 1 с
Напряжение питания активных датчиков 20…28 В постоянного тока
Максимально допустимый ток 150 мА
Количество выхлдных устройств 8
Протокол передачи данных ОВЕН, Modbus RTU, Modbus ASCII
Тип интерфейса связи с ПК RS-485
Скорость передачи данных 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Тип кабеля экранированная витая пара
Тип и габаритные размеры корпуса щитовой Щ4, 96х96х145 мм
Степень защиты корпуса IP54 со стороны передней панели
Вид взрывозащиты для линий связи “искробезопасная электрическая цепь” уровня “ia”

Характеристики выходных устройств

Обозначение Тип выходного устройства Электрические характеристики
Р электромагнитное реле 4 А при 230 В
К транзисторная оптопара структуры n-p-n типа 400 мА при 60 В
С симисторная оптопара 50 мА при 300 В (пост. откр. симистор) или 0.5 А
(симистор вкл. с частотой не более 50 Гц и tимп=5 мс)
И цифроаналоговый преобразователь “параметр-ток 4…20 мА” сопротивление нагрузки 0…80 Ом

Характеристики измерительных датчиков

Тип датчика Диапазон измерений Разрешающая
способность
ТСМ 50М W100=1.426 -50…+200 оС 0.1 оС
ТСМ 50М W100=1.428 -190…+200 оС 0.1 оС
ТСМ 100М W100=1.426 -50…+200 оС 0.1 оС
ТСМ 100М W100=1.428 -190…+200 оС 0.1 оС
ТСП 50П W100=1.385 -200…+750 оС 0.1 оС
ТСП 50П W100=1.391 -200…+750 оС 0.1 оС
ТСП 100П W100=1.385 (Pt100) -200…+750 оС 0.1 оС
ТСП 100П W100=1.391 -200…+750 оС 0.1 оС
ТСМ гр.23 (R0=53 Ом, W100=1.426) -50…+200 оС 0.1 оС
Термопара ТХК (L) -50…+750 оС 0.1 оС
Термопара ТЖК (J) -50…+900 оС 0.1 оС
Термопара ТНН (N) -50…+1300 оС 0.1 оС
Термопара ТХА (К) -50….+1300 оС 1 оС
Термопара ТПП (S) 0…+1750 оС 1 оС
Термопара ТПП (R) 0…+1750 оС 1 оС
Термопара ТВР (А-1) 0…+2500 оС 1 оС
ток 0…5 мА 0…100 % 0.1 оС
ток 0…20 мА 0…100 % 0.1 оС
ток 4…20 мА 0…100 % 0.1 оС
напряжение 0…50 мВ 0…100 % 0.1 оС
напряжение 0…1 В 0…100 % 0.1 оС

Параметры искробезопасных цепей

Параметр Входы 1…8 Выходы 1…4
Напряжение холостого хода U0 5.9 В 28.4 В
Ток короткого замыкания I0 500 мА 100 мА
Максимальная суммарная емкость С0 0.2 мкФ 0.04 мкФ
Максимальная суммарная индуктивность L0 1 мГн 1 мГн





Условия эксплуатации

Температура окружающего воздуха +1…+50 оС
Атмосферное давление 86…106.7 кПа
Отн. влажность воздуха (при +25 оС и ниже б/конд. влаги) не более 80 %
