ТРМ148 универсальный ПИД-регулятор 8-канальный

Рубрики: ,

Описание

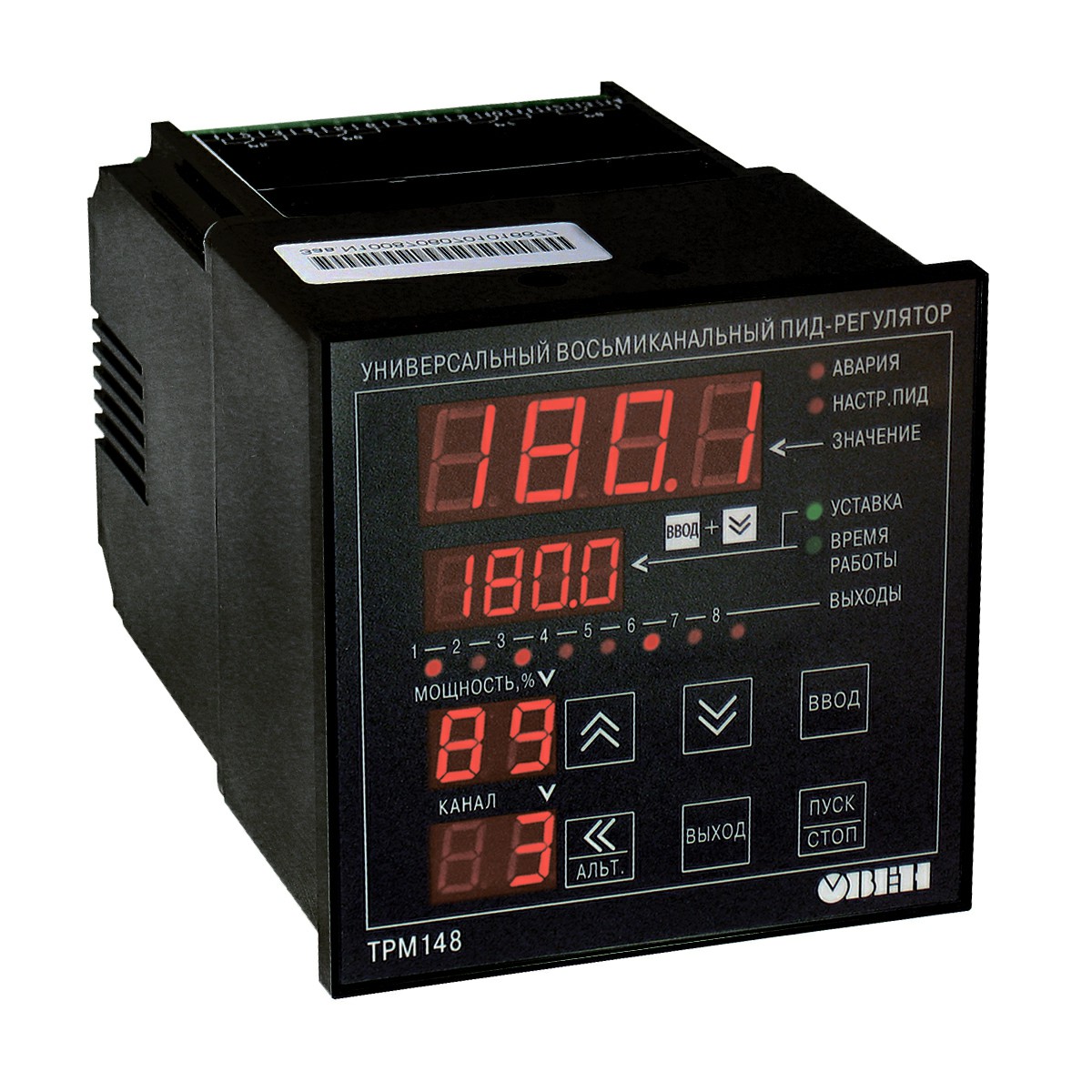

ТРМ148 универсальный ПИД-регулятор 8-канальный

  trm148sh72

Назначение прибора ОВЕН ТРМ148

Применяется для построения автоматизированных систем мониторинга, контроля и управления технологическими процессами в пищевой, металлообрабатывающей промышленности, при производстве керамики, в системах климат-контроля и др.

Функциональные возможности многоканального ПИД-регулятора ОВЕН ТРМ148

  • Линейка стандартных модификаций для наиболее распространенных технологических процессов
  • Восемь универсальных входов для подключения широкого спектра датчиков
  • До восьми встроенных выходных ЭЛЕМЕНТОВ различных типов в выбранной пользователем комбинации для управления исполнительными механизмами:
    – 2-х позиционными (ТЭНы, двигатели, устройства сигнализации);
    – 3-х позиционными (задвижки, краны).
  • Вычисление дополнительных функций от измеренных величин
  • Задание графика коррекции уставки по измерениям другого входа или по времени
  • Автонастройка ПИД-регуляторов
  • Режим ручного управления выходной мощностью
  • Встроенный интерфейс RS-485 (протокол ОВЕН)
  • Широкие возможности конфигурирования:
    – программа быстрого старта EasyGo;
    – программа « Конфигуратор ТРМ148 » для свободного конфигурирования прибора;
    – задание параметров с лицевой панели прибора.
  • Быстрый доступ к уставкам

Напряжение питания 90…245 В перем. тока
Частота напряжения питания 47…63 Гц
Потребляемая мощность не более 12 В
Количество входов для подключения датчиков 8
Время опроса одного входа не более 0.5 с
Количество каналов регулирования 8
Количество выходных элементов 8
Интерфейс связи с компьютером RS-485 (протокол ОВЕН)
Напряжение встроенного источника питания активных датчиков 24 ± 3 В
Максимальный ток встроенного источника питания  180 мА
Тип и габаритные размеры корпуса Щ4, 96х96х140 мм; Щ7, 144х169х50.5 мм
Степень защиты корпуса IP54 со стороны передней панели

Характеристики измерительных датчиков

Тип датчика Диапазон измерений Разрешающая способность Предел основной приведенной погрешности
ТСМ 50М/100М (W100=1.426) -50…+200 оС 0.1 оС 0.25 %
ТСМ 50М/100М (W100=1.428) -190…+200 оС 0.1 оС
ТСП 50П/100П (W100=1.391) -200…+750 оС 0.1 оС
ТСП 50П/100П (W100=1.385) Pt 100 -200…+750 оС 0.1 оС
ТСП 500П/1000П (W100=1.391) -200…+750 оС 0.1 оС
ТСП 500П/1000П (W100=1.385) Pt 1000 -200…+750 оС 0.1 оС
ТСП 100Н/1000Н (W100=1.617) -60…+180 оС 0.1 оС
ТСМ гр.23 -50…+200 оС 0.1 оС
ТХК (L) -200…+800 оС 0.1 оС 0.5 %
ТХА (К) -200…+1300 оС 1 оС
ТЖК (J) -200…+1200 оС 1 оС
ТНН (N) -200…+1300 оС 1 оС
ТПП (S), ТПП (R) 0…+1750 оС 1 оС
ТПР (В) +200…+1800 оС 1 оС
ТВР (А-1) 0…+2500 оС 1 оС
ТВР (А-2) 0…+1800 оС 1 оС
ТВР (А-3) 0…+1600 оС 1 оС
ТМК (Т) -200…+400 оС 0.1 оС
Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА 0…100 % 0.1 % 0.25 %
Сигнал напряжения -50…+50 мВ, 0…1 В 0…100 % 0.1 % 0.25 %
Датчик положения задвижки:
– резистивный 0.9 кОм; 2.0 кОм 0…100 % 1 % 0.25 %
– токовый 0…5 мА, 0…20 мА, 4…20 мА 0…100 % 0.1 % 0.25 %

Характеристики выходных элементов

Обозначение элементов Тип выходного элемента (ВЭ) Электрические характеристики
Р электромагнитное реле 4 при 220 В 50 Гц, cos φ > 0.4
К транзисторная оптопара n-p-n типа 400 мА при 60 В
С симисторная оптопара 50 мА при 300 В (пост. откр. симистор)
или 0.5 А (симистор вкл.с чатотой не более 100 Гц и tимп = 5 мс.)
И цифроаналоговый преобразователь “параметр – ток 4…20 мА” Сопротивление нагрузки 0…90 Ом
У цифроаналоговый преобразователь “параметр-напряжение 0…10 В” Сопротивление нагрузки не более 2 кОм
Т выход для управления твердотельным реле выходное напряжение 4…6 В,
максимальный выходной ток 50 мА

Условия эксплуатации

Температура окружающего воздуха +1…+50 оС
Атмосферное давление 86…106.7 кПа
Относительная влажность воздуха (при 25 оС и ниже без конденсации влаги) не более 80 %
