Манометры Росма для измерения низких давлений газов

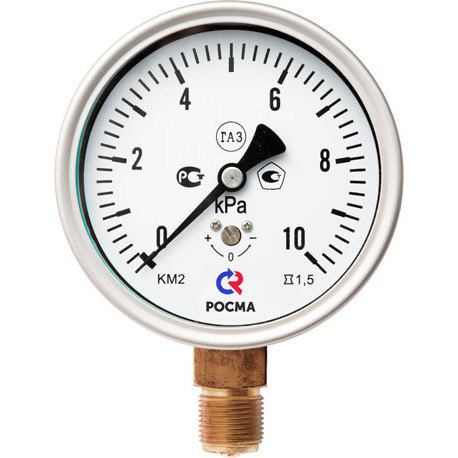

Тип КМ (КМВ). Напоромер (манометр КМ или манометр низкого давления) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.

Принцип действия газовых манометров низкого давления КМ основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку манометра.

Область применения напоромеров: газораспределение, котельное оборудование, медицинское оборудование, лабораторное оборудование.

Диаметр корпуса

63, 100, 150 мм

Класс точности

Ø100, Ø150	1,5
Ø63	1,5* / 2,5

–

* — для КМ-12

Диапазон показаний давлений, кПа

KМ	0…2,5** / 4** / 6 / 10 / 16 / 25 / 40 / 60
KМВ**	−1…1,5 / −1…3; −0,8…0,8*** / −1,25…1,25*** / −5…5*** / −8…8*** / −12,5…12,5***

** — для Ø100, Ø150
*** — только Ø100

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: не должна превышать 100% шкалы, во избежание выхода прибора из строя.

Диапазон рабочих температур, °C

Окружающая среда: −60…+60
Измеряемая среда: −65…+100

Корпус

Ø63	КМ-11 — IP40, сталь 10, цвет черный; КМ-12 — IP54, нержавеющая сталь 08Х18Н10
Ø100	IP40, IP54 (под заказ), нержавеющая сталь 08Х18Н10
Ø150	IP40, сталь 10, цвет черный

Кольцо

Ø63	нет / нержавеющая сталь 08Х18Н10*, байонетное*
Ø100	нержавеющая сталь 08Х18Н10, байонетное
Ø150	сталь 10, цвет черный

* — для КМ-12

Чувствительный элемент

Металлическая мембранная коробка — медный сплав.

Трибко-секторный механизм

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Ø100, Ø150	минеральное
Ø63	органическое, минеральное*

* — для КМ-12

Штуцер

Медный сплав

Присоединение

Ø100, Ø150	радиальное
Ø63	радиальное, осевое

Резьба присоединения

Ø100, Ø150	G½ / M20×1,5
Ø63	M12×1,5

Межповерочный интервал

2 года

Климатическое исполнение

Группа C2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4212-002-4719015564-2008
ГОСТ 2405-88
