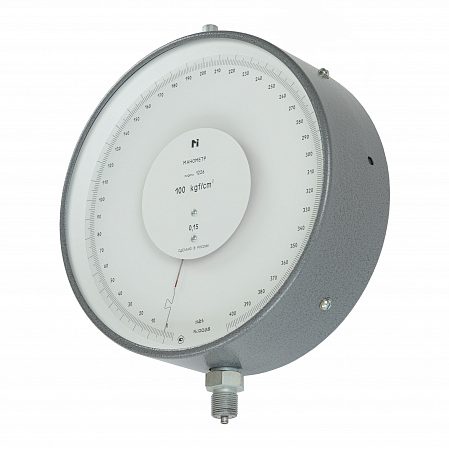

ВО 1227, МО 1227, МО 1226 Манометры, вакуумметры образцовые

Описание

Описание прибора:
Манометры и вакуумметры деформационные образцовые с условными шкалами типов МО и ВО предназначены для проверки рабочих манометров, вакуумметров и мановакуумметров, а также преобразователей давления и разности давлений.

Технические параметры прибора:

Приборы выпускаются по ТУ 25-05-1664-74.
Шкала приборов: 400 условных единиц – для классов точности 0,15 и 0,25. Цена деления – 1 условная единица.
Температура окружающего воздуха: – от 5 до 40 °С, относительная влажность 80 % при t = 25 °С.

Типы, верхние пределы измерений и модели приведены в таблице.

Тип (наименование прибора)

Модель

Верхний предел измерений, МПа (кгс/см2)

Класс точности

МО (манометр)

11201 11202

11203

ОД (1) 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6 (1,6; 2,5; 4; 6; 10; 16; 25; 40; 60)

10; 16; 25; 40; 60; (100; 160; 250; 400; 600)

0,4

ВО (вакуумметр)

11201

– 0,1 (-1)

МО (манометр)

1227

0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5 (1; 1,6; 2,5; 4; 6; 10; 16; 25)

0,15; 0,25

1226

4; 6; 10; 16; 25; 40; 60 (40; 60; 100; 160; 250; 400; 600)

ВО (вакуумметр)

1227

– 0,1 (-1)

0,25

Масса кг: 5,5 – для классов точности 0,15 и 0,25.

При заказе прибора указывать тип (МО или ВО), диаметр корпуса, верхний предел измерений, единицу давления, класс точности, обозначение технических условий.

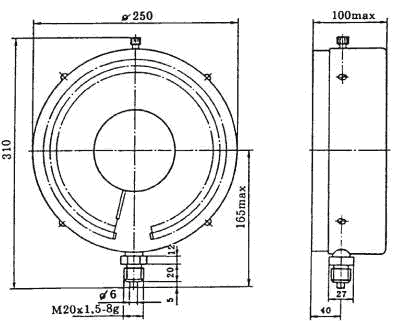

Габаритные размеры приборов типов МО и ВО классов точности 0,15 и 0,25

135

Пример заказа: “МО-250-40 МПа-0,15; ТУ 25-05-1664-74.”

Комплект поставки:
1. Манометр.
2. Паспорт.
