Описание

Назначение

Коллектор серии КСТ (трансформер)  предназначен для присоединения к одной магистральной линии и распределения рабочей среды одинакового давления по «потребителям». При этом под «потребителем» понимается отдельный манометр (датчик давления). Цифра стоящая после наименования (КСТ) определяет количество одновременно подключаемых «потребителей» (пример КСТ-4 – четыре потребителя). Каждый «потребитель» подключается самоподжимным патроном  без использования гаечного ключа,  усилием руки. С двух сторон коллектора имеются штуцера для подключения задаваемого давления. Самоподжимные патроны имеют заглушки. Конструкция коллектора позволяет складывать коллетор во время транспортировки, а также устанавливать коллектор в удобное для пользователя положение. Основная область применения коллектора – в качестве вспомогательного устройства при поверке в органах государственной метрологической службы и на промышленных предприятиях, выпускающих и эксплуатирующих средства измерения давления.  КСТ производятся по ТУ 4212-008-00226220-2010.

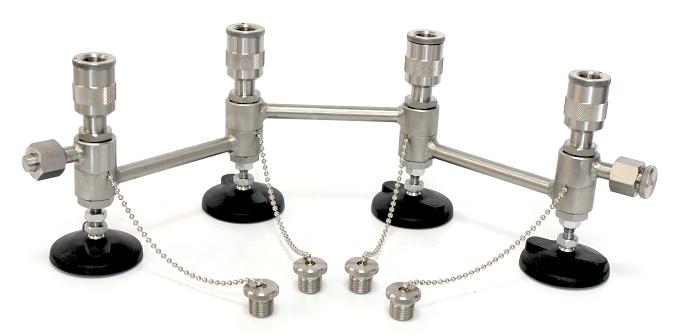

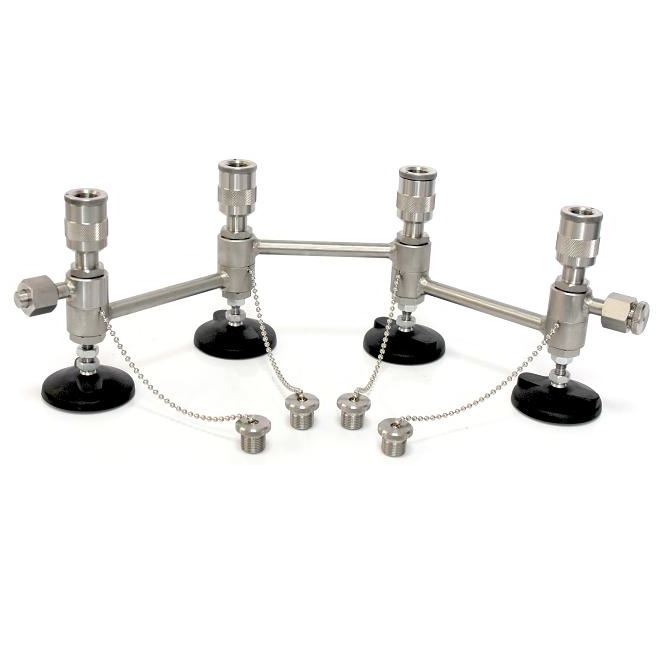

Коллектор КСТ-4



Коллектор КСТ-6

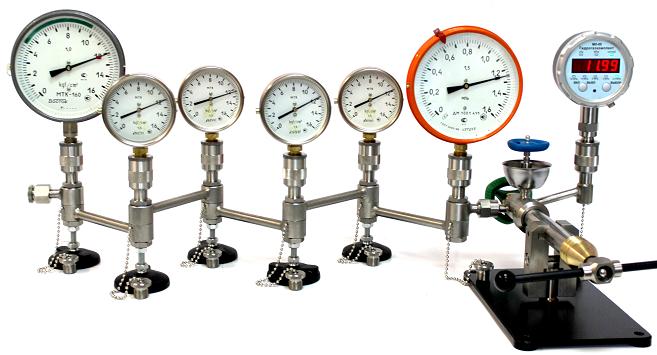

Коллектор КСТ-6 (КСТ-4, КСТ-3, КСТ-2) удобно пдключается к прессу ПУМ-100М, ПУМ-60М, ПУМ-40М.

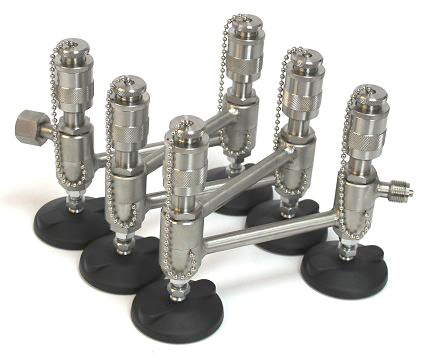

Коллектор КСТ-6 в сложенном виде.

Характеристики товара:

Максимальное давление	60 МПа.
Рабочее давление	40 МПа.
Количество «потребителей»:	6, 4, 3, 2 шт.
Расстояние между штуцерами	100, 160 мм.
Резьбовое присоединение:	М20х1,5.
Материал:	12Х18Н10Т или AISI304.
Длинна не более:	980 (650) мм.
Ширина:	300 (200) мм.
Вес:	6,5 (4,0) кг.
Срок службы:	15 лет.
