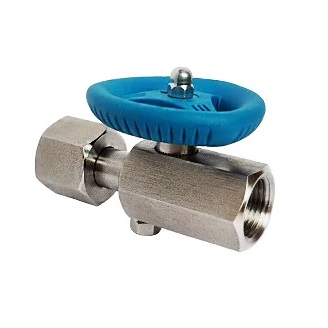

КПМ-2 Коммутационный приборный модуль

Описание

КПМ-2 разработан и создан  для удобства при эксплуатации приборов измерения давления, датчиков давления с газообразной и жидкой не агрессивной к материалу 12Х18Н10Т средой.

Имеется разрешение на применение на опасных производственных объектах систем газораспределения и газопотребления № РРС 00-049926 от 01.02.2013 года.

Назначение

КМП-2 предназначен:
– для коммутации приборов измерения давления (датчиков давления, манометров и тд) с магистралью;
– для проверки прибора давления на “0”.
– для поверки прибора давления до 6 МПа, не снимая его с магистрали давления, через технологическое отверстие дренажного клапана, при закрытом основном вентиле .
– для безопасного и удобного монтажа и демонтажа приборов измерения давления с помощью накидной гайки (т.е. исключает возможность передавить датчик давления при монтаже);
– для демпфирования давлений;
– при демонтаже, с помощью дренажного клапана для сброса давления в рабочей камере измерительного прибора до атмосферного (при отсеки от магистрали);

Конструктивные особенности:

Модуль не выполняет функцию крана – регулятора потока измеряемой среды, он выполняет функцию клапана между измеряемой средой и рабочей камерой измерительного прибора.

КПМ-2 позволяет дренажировать импульсную линию и  подключать контрольное и метрологическое оборудование с помощью накидной гайки.

Все узлы  КПМ-2, соприкасающиеся с рабочей жидкостью, выполнены из высококачественной нержавеющей стали, что обеспечивает длительное и надежное его использование. В конструкции КПМ-2 предусмотрен дренажный (спускной) клапан, необходимый при монтаже манометров, датчиков давления и т.д.

Корпус КПМ-2 выполнен из монолитного нержавеющего шестигранника сечением 27 мм.



Использование КПМ-2 реально экономит не только Ваше время во но и деньги.

Характеристики товара:

КПМ-2 опрессован давлением 6.0 МПа.
Рабочее давление 4,0 МПа.
Рабочая среда: холодная вода, горячая вода, пар.
КПМ-2 имеет штуцер с внутренней резьбой G 1/2 и накидную гайку с резьбой М 20х1,5(G1/2).
Вес 320 грамм.
Материал нержавеющая сталь 12х18н10.
Класс герметичности А по ГОСТ 9544-93
Гарантия 2 года.
Срок службы 15 лет.

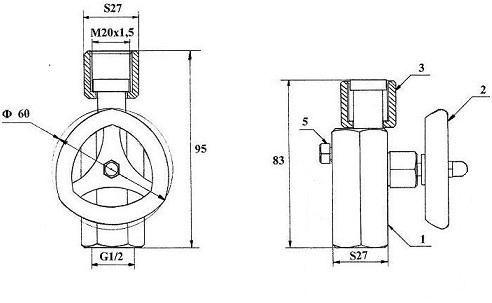

Чертежи



1. Корпус.
2 .Маховик основного вентиля.
3. Накидная гайка М20х1,5(G1/2).
5. Дренажный клапан.
