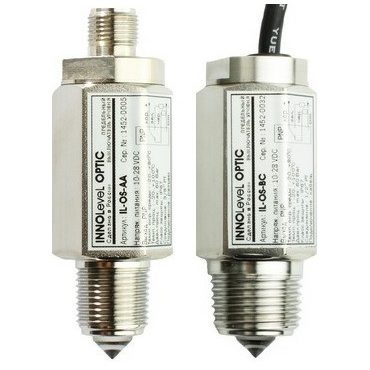

INNOLevel OPTIC оптический датчик-сигнализатор уровня

Описание

Оптический сигнализатор уровня INNOLevel OPTIC используется для контроля уровня жидких сред. Материалы контактной части — стекло и нерж. сталь — позволяют применять датчики для водных и спиртовых растворов, в пищевом производстве, в ЖКХ.

Принцип работы:

В оптическом датчике уровня использован принцип полного отражения в призме. Излучатель формирует луч света, а приёмник анализирует интенсивность его отражения и выдает соответствующий выходной сигнал. В случае, если контактная часть датчика окружена воздухом, внутри стеклянного конуса происходит преломление луча таким образом, что создаётся полное отражение. Отражённый свет поступает в приемник. В случае, если контактная часть датчика окружена жидкостью, на отражение луча оказывает влияние коэффициент преломления жидкости. Фактически весь свет проникнет через конус датчика, не поступая в приемник.

Особенности:

• Выходной сигнал PNP.
• Датчик имеет защиту от короткого замыкания.
• Состояние работы датчика указывается светодиодом (для кабельного исполнения).

Ограничения:

Датчик не рассчитан на работу в растворах, содержащих клеющие вещества и взвеси, в вязких жидкостях, в некоторых эмульсиях и жидкостях с содержанием жира.

Технические характеристики

Подключение	Кабель	Разъем M12 4-х контактный
Материал конуса	Стекло
Материал корпуса	Нерж. сталь SUS304
Напряжение питания	10…28В пост. тока
Выходной сигнал	PNP, НО или НЗ
Температура окружающей среды	-20…80°C
Температура процесса	-20…100°C
Макс. рабочее давление	< 60 Бар
Класс защиты	IP 67
Встроенная индикация	Красный светодиод	Отсутствует
	PT 3/8″ или PT 1/2″
