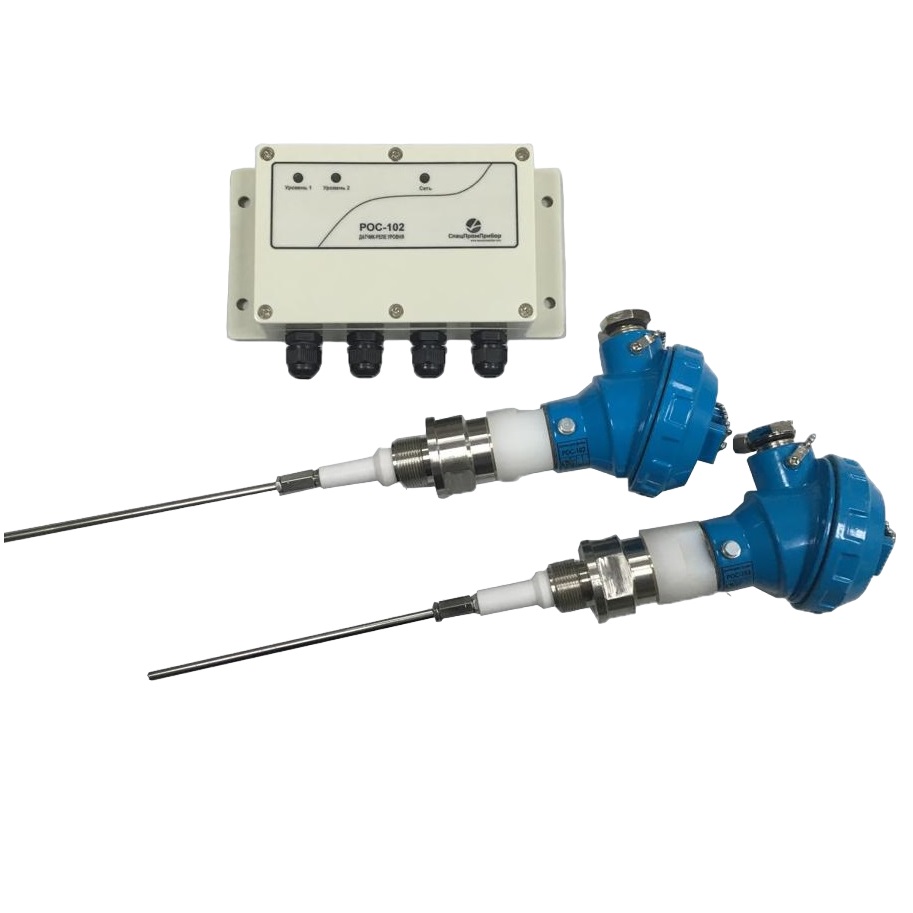

РОС-101, РОС-101И, РОС-102, РОС-102И (СУС-РМ, СУ-100) Датчики-реле уровня

Описание

Датчики-реле уровня РОС-101(И), РОС-102(И) (в дальнейшем датчики-реле) предназначены для контроля одного уровня (РОС-101)или 2-х (РОС-102) независимых предельных уровней электропроводных и неэлектропроводныхжидкостей, твердых (кускообразных) сред, зерна и продуктов его размола,а также раздела сред: вода – светлые нефтепродукты, сжиженные углеводородные газы – водаи других жидкостей с резко отличающимися диэлектрическими проницаемостями.

В датчиках-реле с помощью регулирующих элементов в передающем преобразователе обеспечивается установка уровня и дифференциаласрабатывания в пределах рабочей зоны чувствительного элемента, с помощьюизменения положения перемычки обеспечивается изменение вида сигнализации”наличия” или “отсутствия” контролируемой среды, с помощью элементовсветовой индикации обеспечивается контроль функционирования и индикациядостижения устанавливаемого уровня.

Датчик-реле состоит из первичного преобразователя (ПП) с чувствительным элементом и передающего преобразователя (ППР).

Технические данные

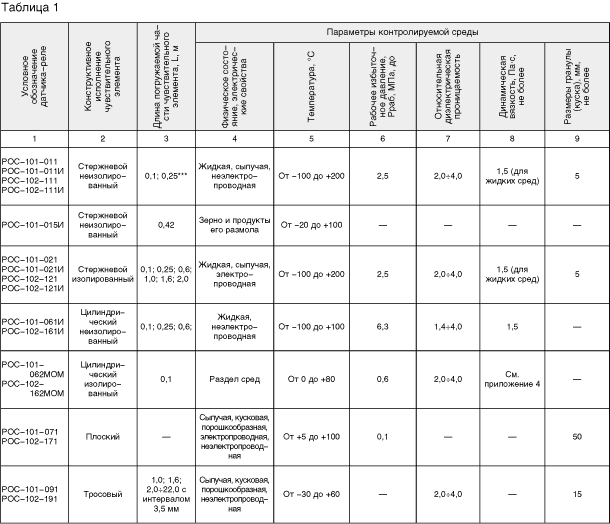

Условные обозначения, конструктивное исполнение чувствительного элемента, параметры контролируемой среды указаны в таблице 1.

Примечания:
1. Характеристики, приведенные в таблице, соответственно распространяютсятакже на экспортные и тропические исполнения
2. Влажность зерна – не более 32%, продуктов размола зерна – не более15%.
3. Работоспособность датчиков-реле при указанных температурахгарантируется конструкцией.
4. Кинематическая вязкость сред – не более 8Ч10-4м2/c.
5. ***) Длина погружаемой части чувствительного элемента свыше 0,25 мобеспечивается потребителем путем установки стержня, обеспечивающеготребуемую длину из указанного ряда, длина 3,0 и 4,0 м – только дляисполнения “Астр”. Датчики-реле при длине погружаемой части 3,0 и 4,0 мпоставляются по согласованию с изготовителем.
6. ****) – при чувствительном элементе с длиной погружаемой части 0,25 м.

Формулирование заказа
Для РОС-101:

1 – условное обозначение преобразователя первичного;
2 – климатическое исполнение
3 – длина погружаемой части чувствительного элемента

Для РОС-102:


Таблица 2. Климатическое исполнение


Габаритные, установочные размеры и схемы подключения

Рис. 1. Габаритные, установочные размеры передающего преобразователя(ППР).

Рис.2. Габаритные и установочные размеры преобразователейпервичных ПП-011, ПП-021 для РОС-101; ПП-111, ПП-121 для РОС-102

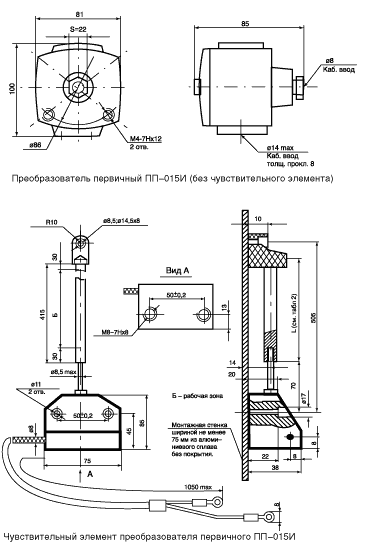

Рис.3. Габаритные и установочные размеры преобразователя первичногоПП-015И для РОС-101 и ПП-115И для РОС-102

Рис. 4. Габаритные и установочные размеры преобразователей первичныхПП-091, ПП-093 для РОС-101; ПП-191, ПП-193 для РОС-102

Рис. 5. Габаритны и установочные размеры преобразователей первичныхПП-061И для РОС-101 и ПП-161И для РОС-102

Рис. 6.Габаритные и установочные размеры преобразователей первичных ПП=071 для РОС-101 и ПП-171 для РОС-102

Рис. 7. Схема электрическая подключений датчиков-реле на одну точку контроля

Рис. 8. Схема электрическая подключений датчиков-реле на две точки контроля
