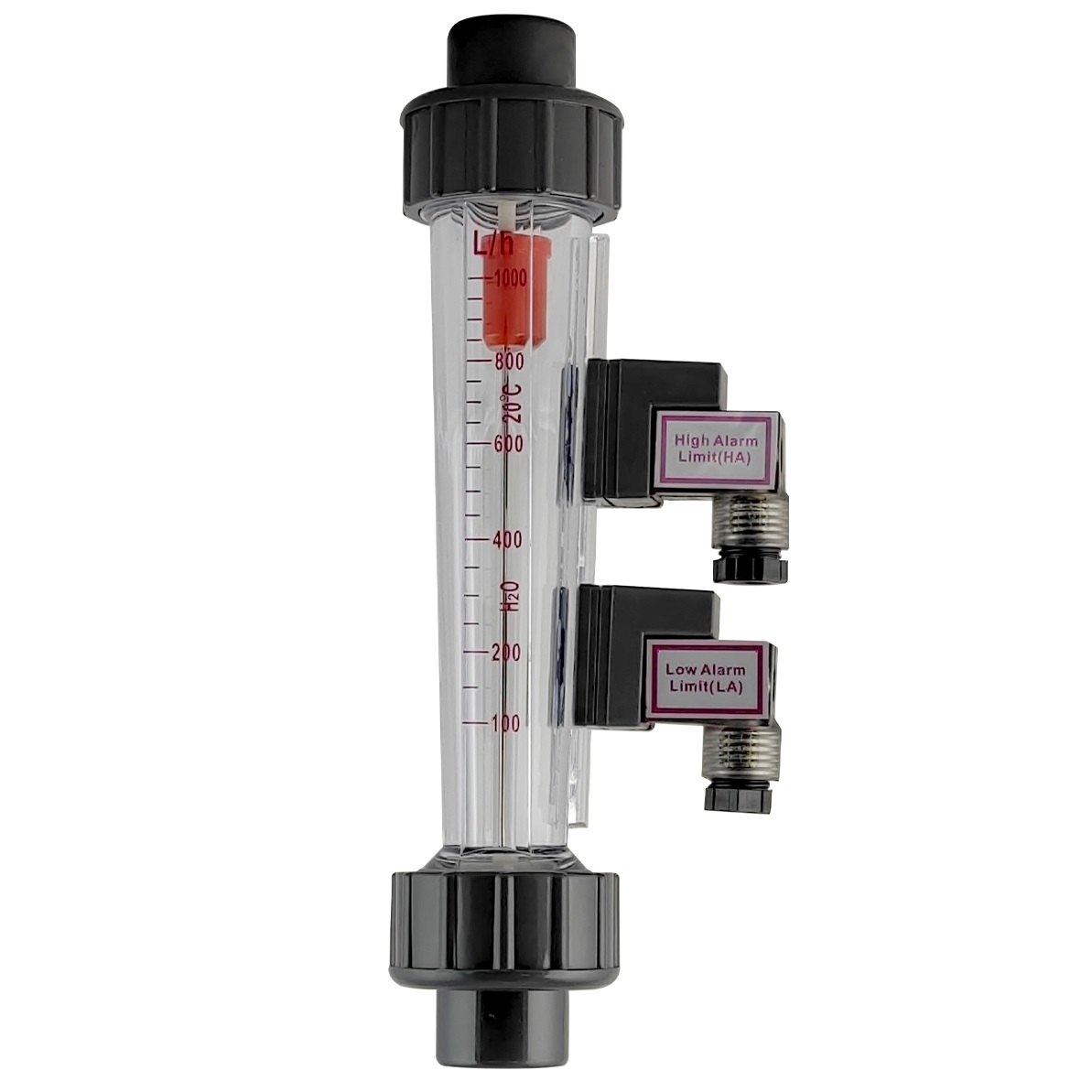

Ротаметр LZS с концевыми выключателями

Описание

Ротаметры для контроля жидкости серии LZS с концевыми выключателями

Данный тип ротаметров предназначен для контроля расхода жидкостей, где необходимо снять сигнал при достижении критического значения расхода – минимального или максимального. Минимальное и максимальное значение расхода, при котором будет подаваться сигнал может задаваться оператором. Для этого необходимо ослабить винт крепления выключателя и передвинуть его в верх или вниз по направляющей до достижения необходимого значения.

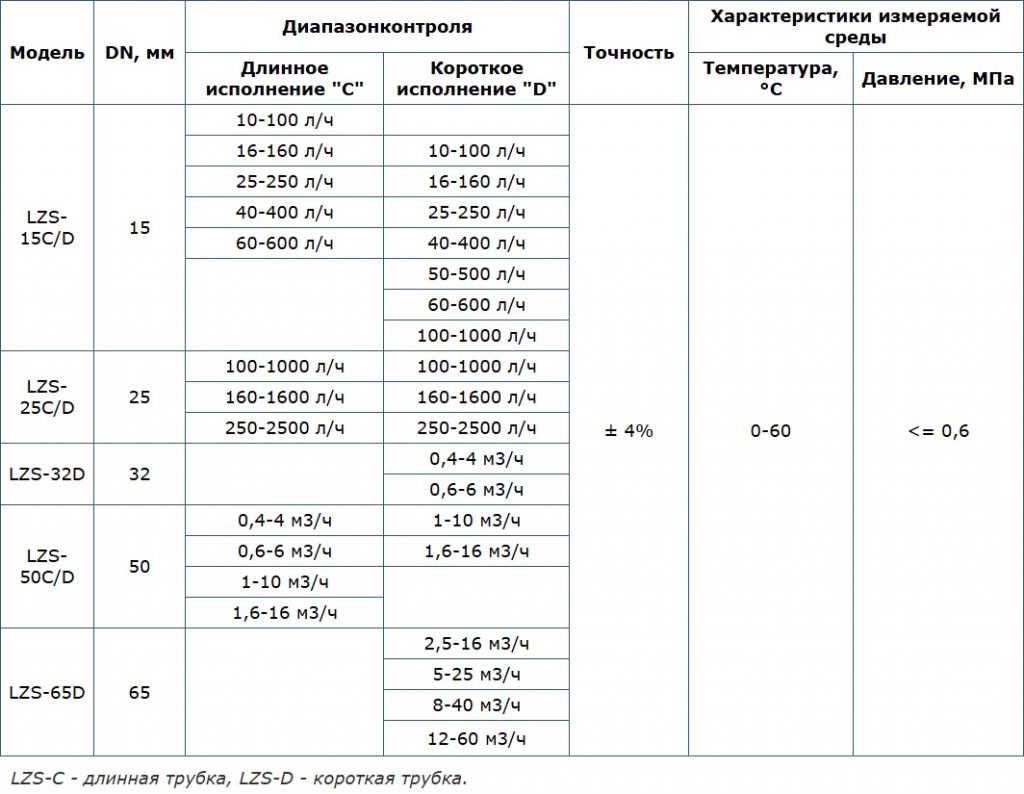

 Спецификация ротаметров

Особенности ротаметров серии LZS с концевыми выключателями:

• сигнализация верхнего предела (ВП)
• сигнализация нижнего предела (НП)

Логика работы нижнего выключателя:
Изначально выключатель – нормально открытый. Когда поплавок с магнитом находится напротив выключателя, то контакт замыкается. Как только поплавок уходит вверх, то контакт размыкается. Чтобы выключатель замыкался при отсутствии потока, его нужно расположить в самом низу корпуса. Если нижний выключатель разместить посередине шкалы, но он замкнётся только на короткое время — в момент прохождения мимо него поплавка.

Логика работы верхнего выключателя:
Изначально выключатель – нормально открытый. Когда поплавок с магнитом поднимется вверх и находится напротив выключателя, то контакт замыкается. Если поплавок продолжает идти вверх, то контакт остаётся замкнутым. Когда поплавок опускается вниз и проходит выключатель, то контакт размыкается. То есть этот тип выключателя имеет “память” и если необходимо задать срабатывание (закрытие контакта) не на максимальном расходе а на отличном от максимального, то выключатель следует разместить на необходимой высоте.

На ротаметре можно установить два выключателя – верхний и нижний.

 Технические характеристики ротаметров:

• номинальное напряжение, макс. DC24/AC24 В
• номинальная сила тока, макс. 0,3 А
• постоянный ток при открытии или закрытии выключателей, макс 0,3А
• мощность прерывания <10 W
• сопротивление изоляции >109 Ом
• перемещение (позиция вкл./выкл.) <4 мм
• степень защиты – IP55

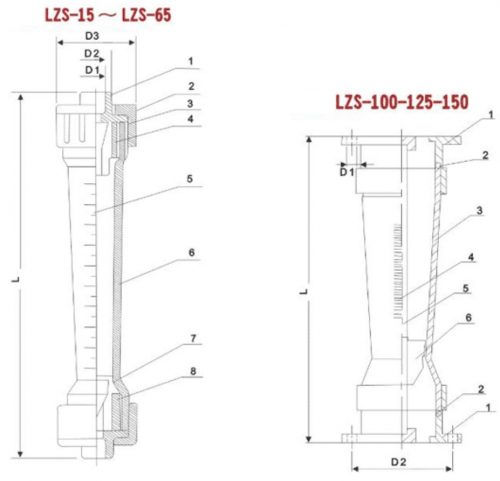

  Геометрические размеры ротаметров серии LZS с концевыми выключателями

Модель	Размер
	Длинное исполнение				Короткое исполнение
	L	D1	D2	D3	L	D1	D2	D3
LZS-15	280	20	26	45	202	20	26	45
LZS-25	380	32	39	68	226	32	39	60
LZS-32					288	40	49,5	74
LZS-50	430	63	73	98	341	63	73	98
LZS-65					430	75	88	122
