Ротаметр стеклянные LZB-VA10, LZB-SA10, LZB-FA10

Рубрики: ,

Описание

Стеклянные ротаметры серии LZB-VA/SA/FA10, VA/SA/FA20 предназначены для контроля расхода воды или воздуха. Ротаметры отличаются повышенной точностьюконтроля – 1,5%, а также возможностью работы при высоких температурах – до 120°С. Ротаметры могут комплектоваться резьбовым фитингом, штуцером или фланцевым подсоединением. Фитинги и другие детали, котактирующие с измеряемой средой выполнены из нержавеющей стали, трубка ротаметра – стеклянная. Для облегчения считывания показаний задний фон имеет белый цвет.

Модель LZB-VA/SA/FA10

Модель LZB-FA100

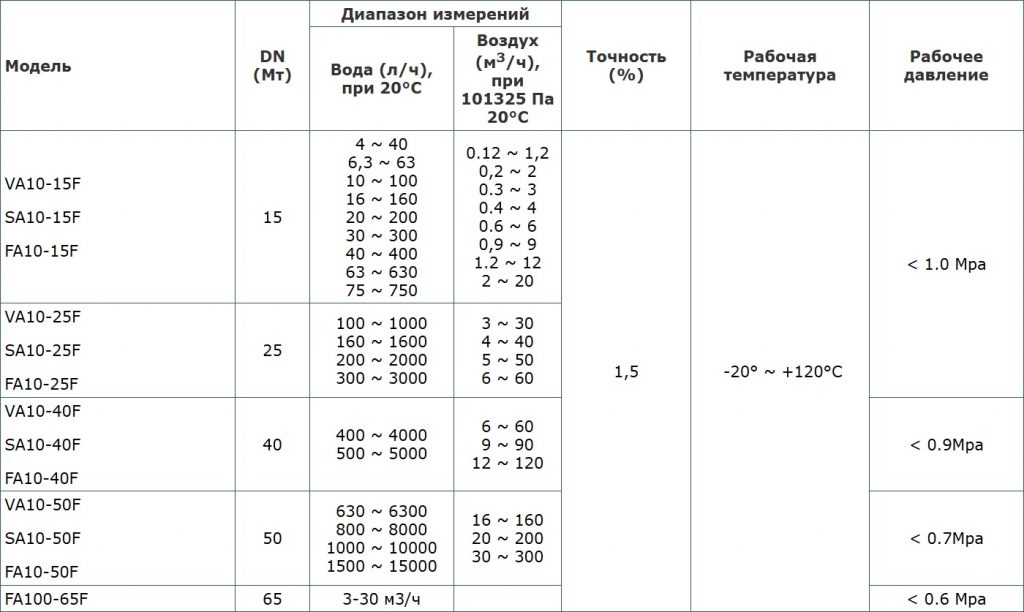

Спецификация ротаметров:



Модель

DN (Мт)

Диапазон измерений

Точность (%)

Рабочая температура

Рабочее давление

Вода (л/ч),
при 20°С

Воздух (м3/ч),
при 101325 Па 20°С

VА10-15F

SA10-15F

FA10-15F

15

4 ~ 40
6,3 ~ 63
10 ~ 100
16 ~ 160
20 ~ 200
30 ~ 300
40 ~ 400
63 ~ 630
75 ~ 750

0.12 ~ 1,2
0,2 ~ 2
0.3 ~ 3
0.4 ~ 4
0.6 ~ 6
0,9 ~ 9
1.2 ~ 12
2 ~ 20

1,5

-20° ~ +60°С
или
0°С~ +120°С

< 1.0 Mpa

VА10-25F

SA10-25F

FA10-25F

25

100 ~ 1000
160 ~ 1600
200 ~ 2000
300 ~ 3000

3 ~ 30
4 ~ 40
5 ~ 50
6 ~ 60

VА10-40F

SA10-40F

FA10-40F

40

400 ~ 4000
500 ~ 5000

9 ~ 90
12 ~ 120

< 0.9Mpa

VА10-50F

SA10-50F

FA10-50F

50

630 ~ 6300
800 ~ 8000
1000 ~ 10000
1500 ~ 15000

10 ~ 100
20 ~ 200
30 ~ 300

< 0.7Mpa
FA100-65F

65

3-30 м3/ч



< 0.6 Mpa

Примечание:

  • VA: резьбовое подсоединение
  • SA: подсоединение штуцер (ёлочка) под шланг
  • FA: фланцевое подсоединение

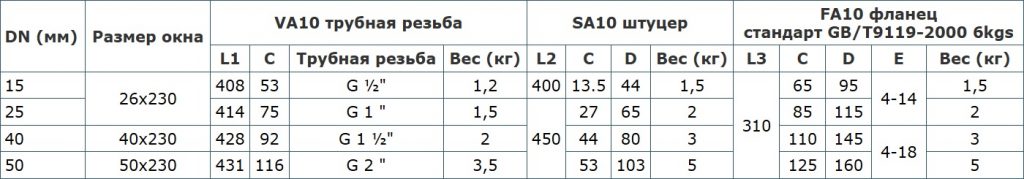

Геометрические размеры ротаметров серии LZB-VA/SA/FA10







DN (мм)

Размер окна

VА10 трубная резьба

SA10 штуцер

FA10 фланец

L1

C

Трубная резьба

Вес (кг)

L2

C

D

Вес (кг)

L3

C

D

E

Вес (кг)
15

26×230

408

53

G ½”

1,2

400

13.5

44

1,5

310

65

95

4-14

1,5
25

414

75

G 1 “

1,5

450

27

65

2

85

115

2
40

40×230

428

92

G 1 ½”

2

44

80

3

110

145

4-18

3
50

50×230

431

116

G 2 “

3,5

53

103

5

125

160

5

Материалы компонентов, используемые при производстве ротаметров серии LZB-VA/SA/FA10

1. Материал кожуха: железо А3.
2. Фитинги, поплавок, направляющая – сталь нержавеющая SS-304.
3. Уплотнительное кольцо – резина
