Ротаметр LZB, LZB-F, LZB-B

Описание

Стеклянные ротаметры для жидкости и газа серии LZB, LZB-F, LZB-B

Стеклянные ротаметры в металлическом корпусе серии LZB, LZB-F, LZB-B используются для контроля расхода жидкостей или газов. Ротаметры имеют повышенную точность – 1,5%, а также возможностью работы при высоких температурах – до 80°С. Ротаметры имеют фланцевое подсоединение.

Ротаметры серии LZB – стандартного исполнения, детали, контактирующие со средой выполнены из стали SS-304
Ротаметры серии LZB-F – корозионно стойкого исполнения, детали, контактирующие со средой выполнены из PTFE
Ротаметры серии LZB-B – корозионно стойкого исполнения, все металлические детали выполнены из SS-304

Для облегчения считывания показаний задний фон имеет жёлтый цвет.

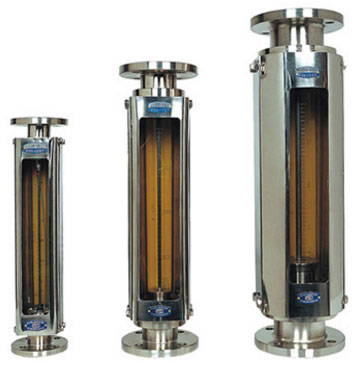

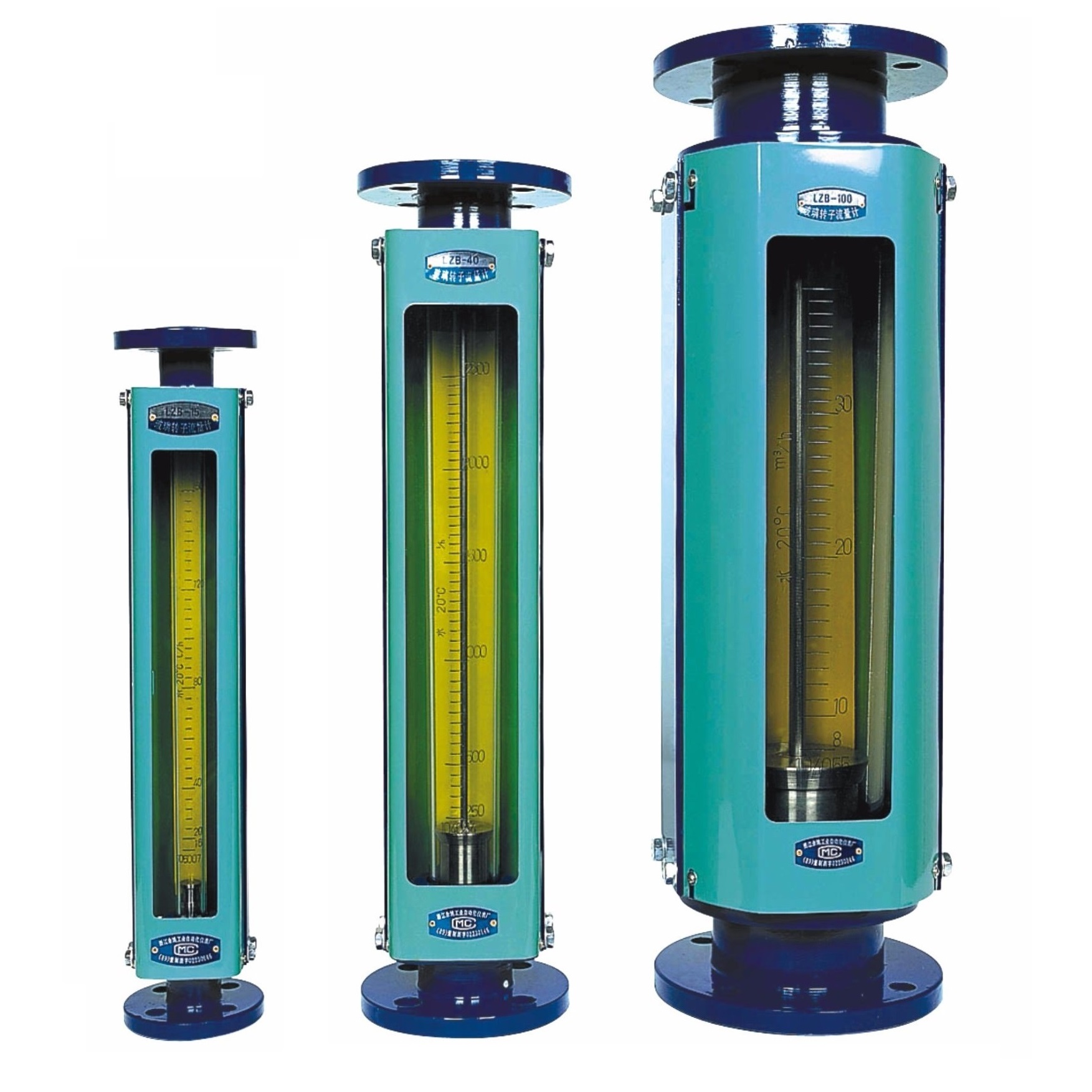

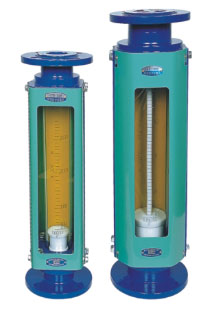

Модель LZB	Модель LZB-F	Модель LZB-B

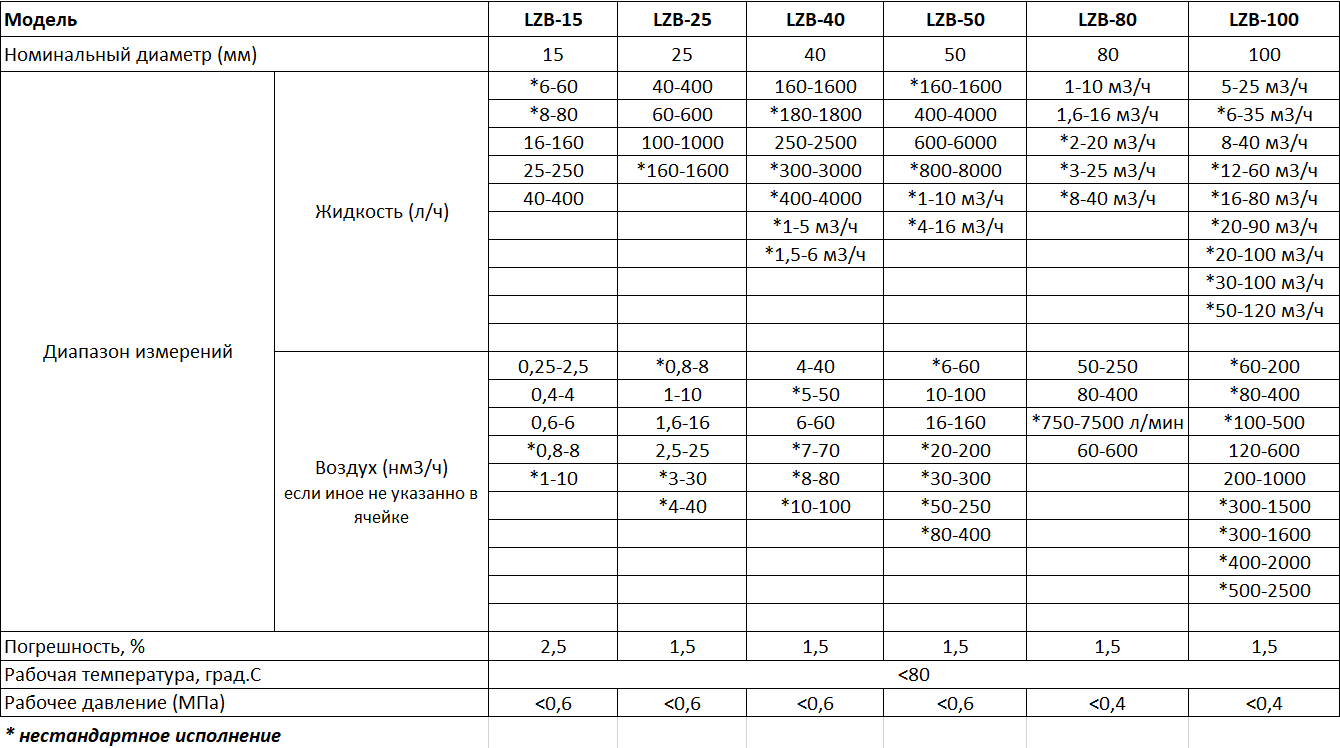

Спецификация ротаметров

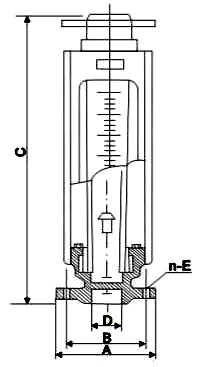

Геометрические размеры ротаметров серии LZB

Модель	Размер (мм)
	A	B	C	D	n-E
LZB-15	Ø95	Ø65	470±2.5	Ø15	4- Ø14
LZB-25	Ø115	Ø85	470±2.5	Ø25	4- Ø14
LZB-40	Ø145	Ø110	570±3	Ø40	4- Ø18
LZB-50	Ø160	Ø125	570±3	Ø50	4- Ø18
LZB-80	Ø185	Ø150	660±3.5	Ø80	4- Ø18
LZB-100	Ø205	Ø170	660±3.5	Ø100	4- Ø18

 Материалы компонентов, используемые при производстве ротаметров серии LZB, LZB-F, LZB-B

Материалы компонентов серии LZB
1. Корпус: железо А3, окрашенное
2. Фланец: железо А3, окрашенное
3. Трубка – боросиликатное стекло
4. Поплавок, направляющая – ст. нерж. AISI-304.
5. Уплотнительное кольцо – резина

Материалы компонентов серии LZB-F
1. Корпус: железо А3, окрашенное
2. Фланец: железо А3, окрашенное
3. Трубка – боросиликатное стекло
4. Подсоединения, поплавок, направляющая – PTFE.
5. Уплотнительное кольцо – PTFE

Материалы компонентов серии LZB-B
1. Корпус: ст. нерж. AISI-304
2. Фланец: ст. нерж. AISI-304
3. Трубка – боросиликатное стекло
4. Подсоединения, поплавок, направляющая – ст. нерж. AISI-304
5. Уплотнительное кольцо – PTFE
