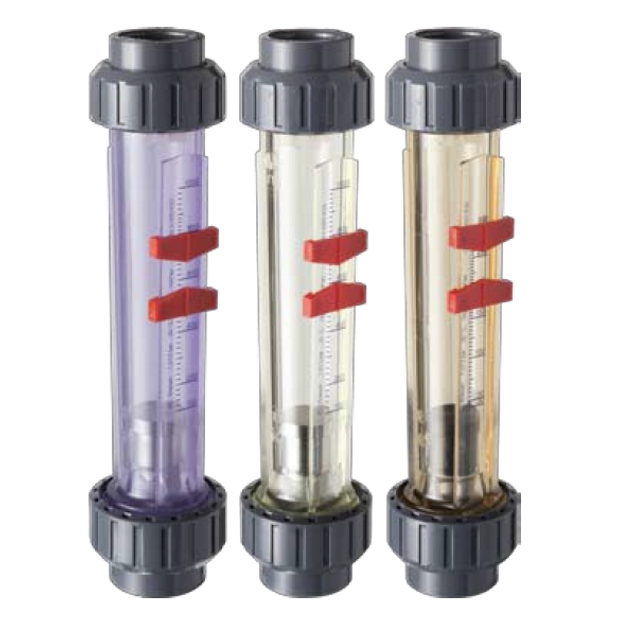

Ротаметр FIP модель компактная FC

Рубрики: ,

Описание

Диаметры:

  • DN20 d 25 мм (3/4”) ;
  • DN25 d 32 мм (1”) ;
  • DN32 d 40 мм (1 1/4”) ;
  • DN40 d 50 мм (1 1/2″) ;
  • DN50 d 63 мм (2”) ;
  • DN65 d 75 мм (2 1/2″).

Материалы:

  • Трубка ротаметра: трогамид, прозрачный ПВХ, полисульфон
  • Поплавок: нержавеющая сталь, полипропилен, нержавеющая сталь + магнит, полипропилен + магнит.
  • Присоединительные втулки: ПВХ под клеевое соединение, ПВХ с внутренней резьбой, ХПВХ под клеевое соединение, PP-H 100 под раструбную сварку, нержавеющая сталь с внутренней резьбой.
  • Уплотнения: EPDM, FPM.

Ротаметры FS применяются для транспортировки

  • Воды;
  • Соляной кислоты (HCl 30-33%);
  • Гидроксида натрия (NaOH 30%);
  • Гидроксида натрия (NaOH 50%);
  • Воздуха.

Максимальное рабочее давление

  • Трогамид: 10 бар по воде до 50 °С;
  • Прозрачный ПВХ: 10 бар по воде до 25 °С, 1,5 бар по воде до 60 °С;
  • Полисульфон: 10 бар по воде до 70 °С, 6 бар по воде до 100 °С.

Максимальная рабочая температура

  • Трогамид: от -20°С до 50°С;
  • Прозрачный ПВХ: от 5°С до 60°С;
  • Полисульфон: от -20°С до 100°С.

Комплектации ротаметров

Вода Гидроксид натрия Соляная кислота Воздух
Материал поплавка:
полипропилен • • • •
полипропилен + магнит • • • •
нерж. сталь • •
нерж. сталь + магнит • •
Материал трубки:
прозрачный ПВХ • • • •
трогамид •
полисульфон • • •

Подбор ротаметров в зависимости от рабочей температуры и давления

Температура 0С -20 -10 0 5 10 20 25 30 40 50 60 70 80 90 100
Трубка Окончание Рабочее давление
ПВХ ПВХ 10,0 10,0 10,0 10,0 8,0 6,0 3,5 1,5
ХПВХ 10,0 10,0 10,0 10,0 8,0 6,0 3,5 1,5
ПП 10,0 10,0 10,0 10,0 8,0 6,0 3,5 1,5
Нерж. сталь 10,0 10,0 10,0 10,0 8,0 6,0 3,5 1,5
Трогамид ПВХ 10,0 10,0 10,0 10,0 8,0 6,0 3,5 1,5
ХПВХ 10,0 10,0 10,0 10,0 8,5 6,5 5,0 2,5
ПП 10,0 10,0 10,0 10,0 8,5 7,0 5,5 4,0
Нерж. сталь 15,0 15,0 15,0 15,0 15,0 15,0 15,0 13,5 12,0 10,7 9,5
Поли-
сульфон		 ПВХ 10,0 10,0 10,0 10,0 8,0 6,0 3,5 1,5
ХПВХ 10,0 10,0 10,0 10,0 8,5 6,5 5,0 3,5 2,5 1,5
ПП 10,0 10,0 10,0 10,0 10,0 8,5 7,0 5,5 4,0 2,7 1,5 0,8
Нерж. сталь 15,0 15,0 15,0 15,0 15,0 15,0 15,0 14,0 13,0 12,0 11,0 9,7 8,5 7,7 6,0

Потери давления

Поплавок Потеря давления (mbar)
Размер
d 25
DN20		 d 32
DN25		 d 40
DN32		 d 50
DN40		 d 63
DN50		 d 75
DN65
полипропилен 10 11 17 20 29 35
полипропилен + магнит 10 11 17 20 29 35
нерж. сталь 14 16 22 25 33 42
нерж. сталь + магнит 14 16 22 25 33 42

Габаритные размеры ротаметра FS

  Резьбовое окончание R” 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ 2 1/2″
Муфтовое окончание d (мм) 25 32 40 50 63 75
Резьбовое окончание – A (мм) 397 401 406 413 421 –
Муфтовое окончание – B (мм) 394 400 408 418 432 444
Муфтовое окончание – C (мм) 356 356 356 356 356 356
Длина трубки – E (мм) 350 350 350 350 350 350

Ассортимент ротаметров FS

Поплавок Размеры ЖИДКОСТЬ
H2O HCl 30-33% NaOH 30% NaOH 50%
Материал трубки
ПВХ – трогамид – полисульфон ПВХ – полисульфон
d DN R ДИАПАЗОН ИЗМЕРЕНИЯ (л/ч)
Полипропилен или полипропилен + магнит 25 20 3/4″ 15-150 14-140 13-130 12-120
25-250 23-230 21-210 20-200
45-450 42-420 40-400 36-360
70-700 65-650 60-600 55-550
32 25 1″ 25-250 23-230 21-210 20-200
40-400 37-370 35-350 32-320
65-650 60-600 55-550 52-520
100-1000 90-900 87-870 81-810
40 32 11/4″ 100-1000 90-900 87-870 81-810
160-1600 150-1500 140-1400 130-1300
200-2500 200-2300 180-2200 170-2000
50 40 1 1/2″ 150-1600 140-1500 130-1400 125-1300
200-2200 190-2000 180-1900 170-1700
250-2500 230-2300 220-2200 200-2000
63 50 2″ 250-2500 230-2300 220-2200 200-2000
350-3500 330-3200 210-3100 280-2800
500-5000 470-4600 440-4300 400-4000
75 65 2 1/2″ 1000-8000 950-7500 900-7000 800-6500
1000-10000 930-9300 870-8700 810-8100
5000-25000 4700-23000 4400-22000 4100-20000
Нержавеющая сталь или нержавеющая сталь + магнит 25 20 3/4″ 25-250 – 25-210 20-200
40-400 – 35-340 35-320
60-640 – 55-540 50-500
100-1000 – 87-870 85-800
32 25 1″ 40-400 – 35-340 35-320
60-640 – 55-550 50-500
100-1000 – 90-870 85-800
150-1600 – 130-1350 120-1300
40 32 1 1/4″ 150-1600 – 130-1350 120-1300
200-2500 – 200-2100 200-2000
400-4000 – 350-3400 330-3200
50 40 1 1/2″ 200-2500 – 200-2100 180-2000
400-4000 – 350-3400 330-3200
500-5000 – 440-4300 400-4000
63 50 2″ 400-4000 – 350-3400 330-3200
600-6000 – 550-5200 500-4800
1000-10000 – 870-8700 900-8000
75 65 2 1/2″ 1500-15000 – 1300-13000 1300-12000
2000-20000 – 1800-17000 1700-16200
10000-50000 – 8800-43000 8200-40000

Комплектующие ротаметра FS

  Наименование Материал Кол-во
1 Трубка Прозрачный ПВХ 1
Трогамид
Полисульфон
2 Визуальный индикатор РОМ (Полиоксиметилен) 2
3 Шкала Наклейка 1
4 Присоединительная гайка ПВХ 2
ХПВХ
Полипропилен
Нержавеющая сталь
5 Присоединительная втулка ПВХ 2
ХПВХ
Полипропилен
Нержавеющая сталь
6 Прокладка EPDM 2
FPM
7 Фиксатор поплавка PVDF 2
8 Поплавок Нержавеющая сталь 1
Полипропилен
