Ротаметр LZM-ZT

Рубрики: ,

Описание

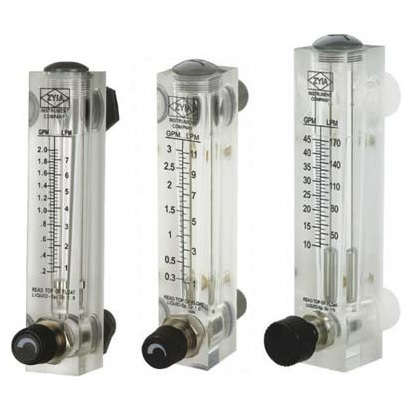

Ротаметры для контроля расхода жидкости и газа серии LZM-ZT панельного типа из акрилового пластика с регулировочным вентилем

Данный вид ротаметров предназначен для контроля расхода жидкостей и газов в широком диапазоне производительностей. Конструктивной особенностью этого типа является наличие регулировочного вентиля, позволяющего оператору плавно изменять расход воздуха непосредственно на измерительном приборе.

Так как нет необходимости в установке дополнительного регулировочного вентиля в систему, то использование данного ротаметра приведет к экономии ваших средств.

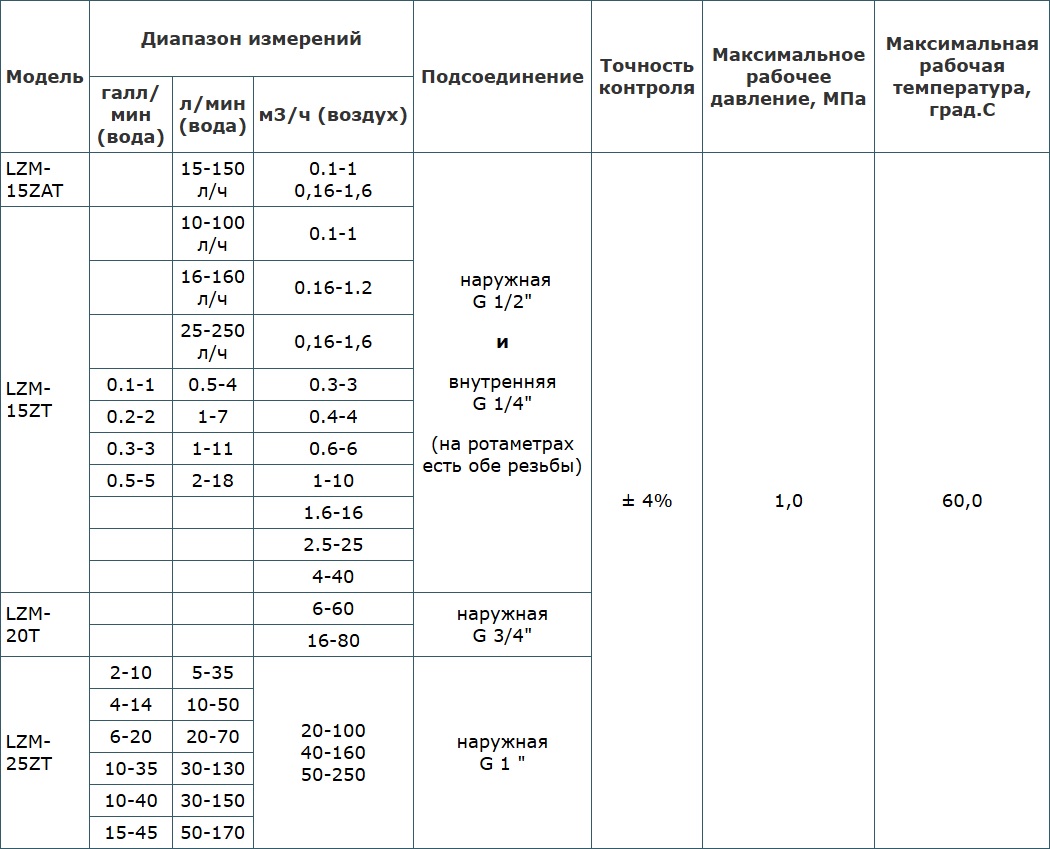

Спецификация ротаметров

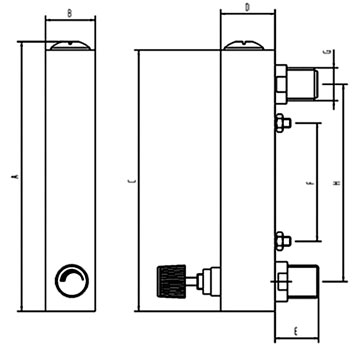

Геометрические размеры ротаметров серии LZM-ZT

 Модель

Размеры (мм)

A

B

C

D

E

F

G

H
LZM-15ZАT

157

32

150

35

25

60

25

110
LZM-15ZT

175

32

168

35

25

76

25

127
LZM-20T

233

39

220

44

42

100

37

165
LZM-25ZT

234

45

226

46

33

100

37

160



Материалы компонентов ротаметров:

  • Корпус – полиакриловый пластик (оргстекло)
  • Фитинги – ABS пластик
  • Поплавок SS-304
  • Уплотнительное кольцо – силикон
  • Игольчатый вентиль – хромированная латунь

Считывание показаний ротаметра

При эксплуатации ротаметров очень важно правильно считывать показания приборов. Так как в зависимости от диапазона измерений поплавок прибора имеет разную форму. Форма поплавка разрабатывалась индивидуально для каждого типоразмера с учетом гидравлического сопротивления, расширения корпуса ротаметра, различных сил, действующих на поплавок и т.д.

На рисунке представлены основные типы поплавков:

  • цилиндрический с коническим низом:
  • цилиндрический с коническим низом и юбкой;
  • грибовидного типа;
  • сферический

Стрелка на рисунке указывает, что это точка поплавка при совмещении с риской корпуса ротаметра даст пользователю текущее показание расхода жидкости или газа.

Вы можете считывать показания согласно представленным ниже рисункам.
