Ротаметр стеклянный LZB-DK100, LZB-DK800

Описание

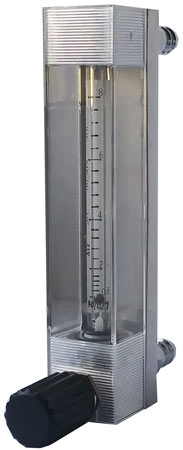

Стеклянные ротаметры для газа серии LZB-DK100, LZB-DK800

Стеклянные ротаметры серии LZB-DK100, LZB-DK800 используются для контроля и регулировки чрезвычайно малого расхода газов и жидкостей. Ротаметры имеют точность – 2,5%, а также возможность работы при высоких температурах – до 120°С. Ротаметры серии LZB-DK800 имеют подсоединение штуцер (ёлочка), а серии LZB-DK100 резьбовое. Оригинальный дизайн ротаметра позволяет заменять ротаметрическую стеклянную трубку с поплавком не демонтируя прибор из системы. Ротаметры могут быть подключены как к резиновой трубке, так и к металлической трубе.

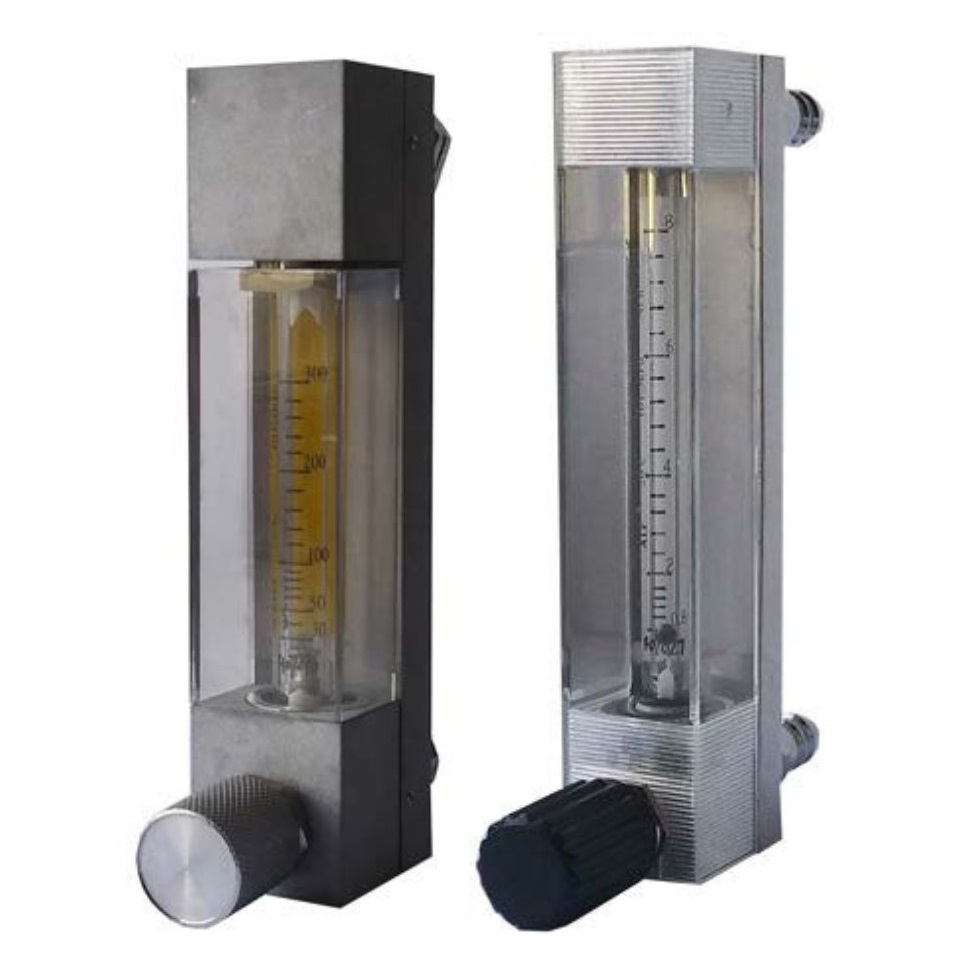

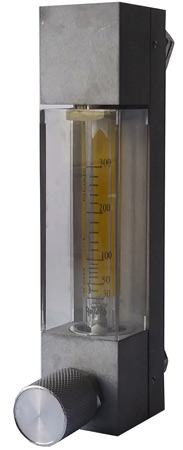

Модель LZB-DK100	Модель LZB-DK800

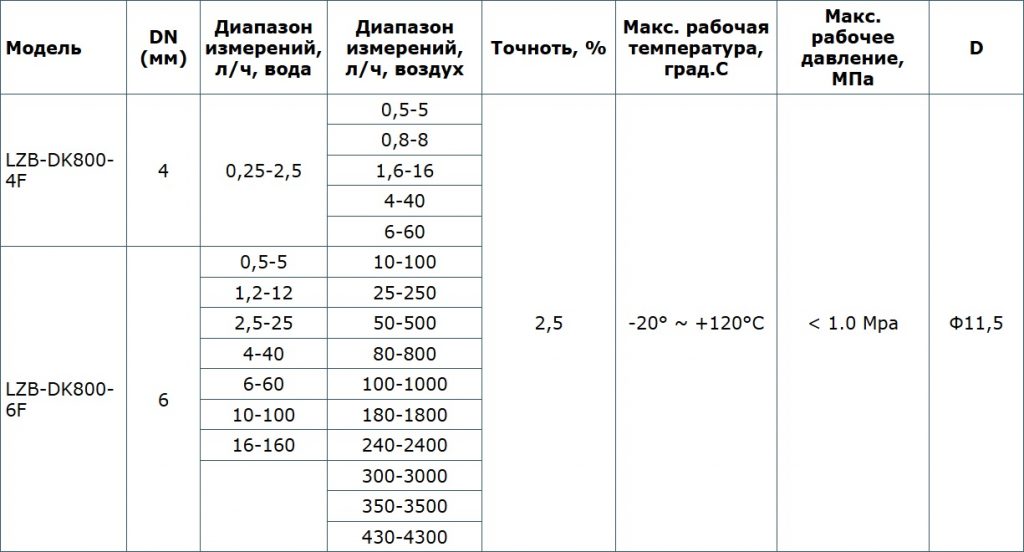

Спецификация ротаметров LZB-DK800

Модель с “F” – корозионно-стойкая (SS-304)

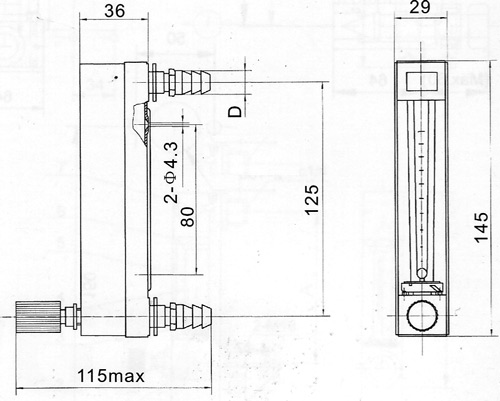

Геометрические размеры ротаметров серии LZB-DK800

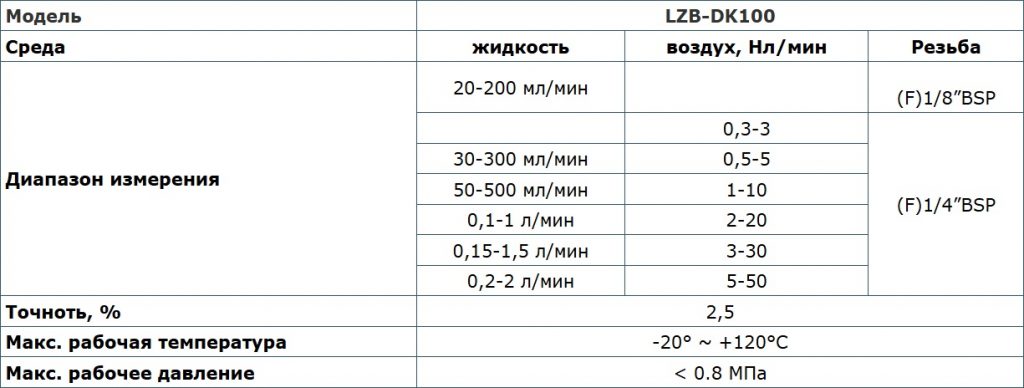

Спецификация ротаметров LZB-DK100

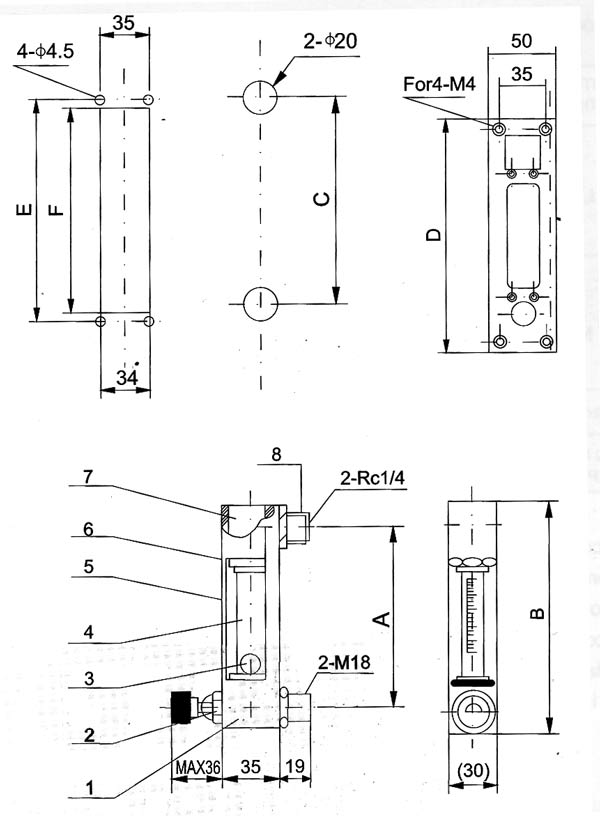

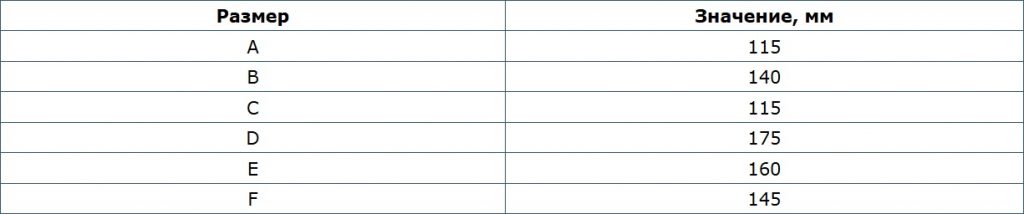

Геометрические размеры ротаметров серии LZB-DK100

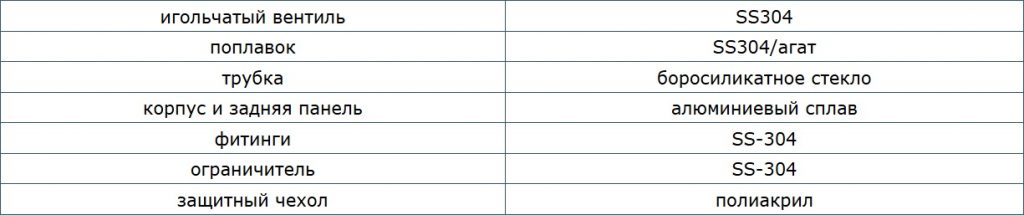

Материалы исполнения ротаметров серии LZB-DK100



Монтаж ротаметров на панель приборов

Для монтажа ротаметров серии LZB-DK100 на панель приборов необходимо проделать следующие операции:

1. подготовьте в панели приборов с помощью дрели два отверстия диаметром 11-15 мм и два отверстия диаметром 5 мм. Отверстия должны быть просверлены таким образом, чтобы после установки в них ротаметра, он находился в строго вертикальном положении;
2. выверните из корпуса ротаметра два крепежных винта;
3. вставьте ротаметр в подготовленные отверстия панели приборов;
4. затените два крепежных винта на ротаметре с обратной стороны панели приборов;
5. подсоедините входную и выходную трубу (шланг) к ротаметру.

Внимание: при первоначальном пуске открывайте клапан подачи медленно до полного его открывания. Затем уменьшайте расход до необходимой величины.
