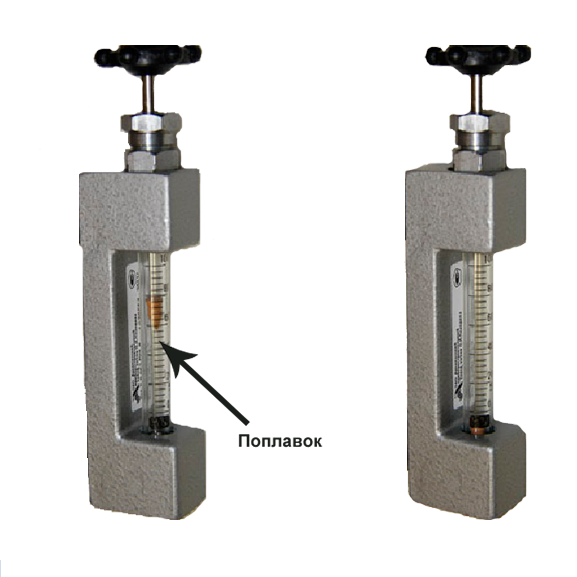

Ротаметр РМ-А (0,0025ж; 0,004ж; 0,0063ж; 0,063г; 0,1г; 0,16г; 0,25г)

Описание прибора:
Ротаметры типа РМ-А предназначены для измерения объемного расхода плавноменяющихся однородных потоков чистых и слабозагрязненных жидкостей с дисперсными включениями инородных частиц, нейтральных к материалам указанным в техдокументации.
По заказу изготавливаются в тропическоми морском исполнении.

Технические параметры прибора:

Ротаметры для местного измерения расхода без дистанционной передачи показаний.
Ротаметры для жидкостей: 0,0025ЖУЗ; 0,004ЖУЗ; 0,0063ЖУЗ
Ротаметры для газов: 0,063ГУЗ; 0,1 ГУЗ; 0,16ГУЗ; 0,25ГУЗ

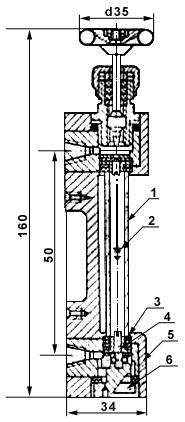

Размеры, мм:

1. Трубка ротаметрическая
2. Поплавок
3. Прокладка
4. Упор
5. Корпус
6. Заглушка

Ротаметр лабораторный.
Присоединение ротаметров в технологическую линию – резьбовое К 1/8 ГОСТ 6111

Все ротаметры при выпуске из производства подвергаются калибровке аккредитованной метрологической службой.
Ротаметры с местными показаниями типа РМ ГОСТ 13045 предназначены для измерения объемного расхода плавноменяющихся однородных потоков чистых и слабозагрязненных жидкостей, воздуха и газов с дисперсными включениями инородных частиц, нейтральных к стали 12Х18Н9Т для РМ ( к фторопласту-4 для РМФ) и стеклу марок ХС и ТХС.
Ротаметры соответствуют климатическому исполнению У категории размещения 3 по ГОСТ 15150, но для работы при температурах от плюс 5 до плюс 50 °С.
– Шкала условная равномерная.
– Рабочее избыточное давление ротаметра -0.63 МПа ( 6,3кгс/см2 )
– Величина потери давления от установки ротаметра в технологическую линию
не должна превышать 0,01 МПа (0,1 кгс/см2).
– Температура измеряемой среды:
для ротаметра РМ от плюс 5 до плюс 50 °С,
для ротаметра РМФ от минус 30 до плюс 100 °С.

Комплект поставки:
1.РМА
2. Паспорт
