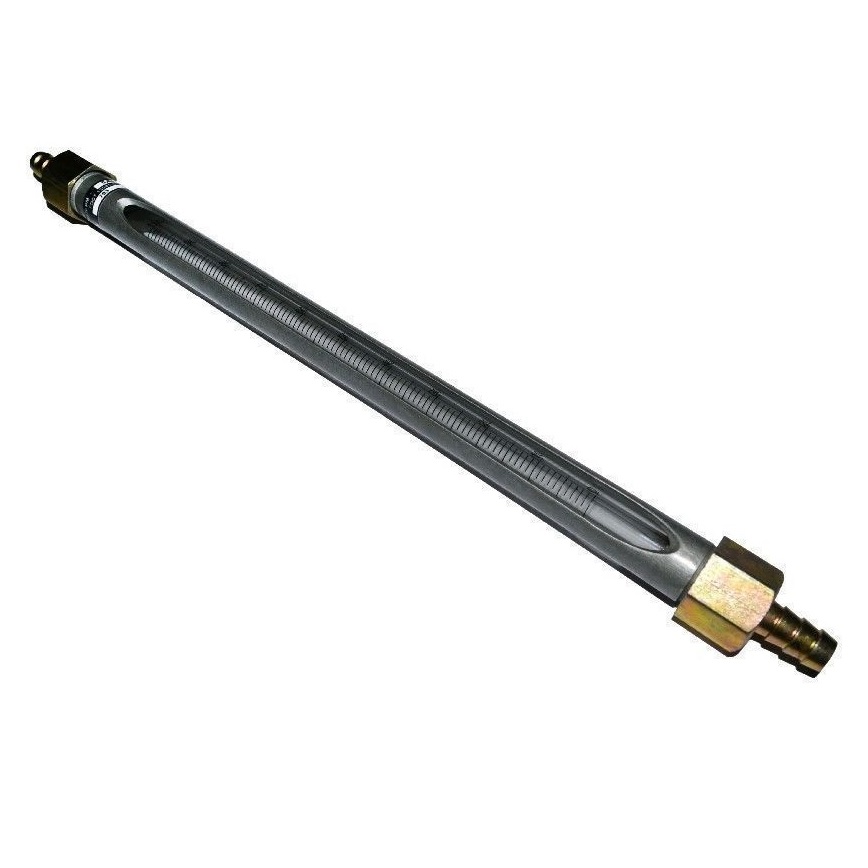

Ротаметр РМ-02 (0,016ж; 0,025ж; 0,04ж; 0,25г; 0,4г; 0,63г)

Описание

Описание прибора:
Ротаметры для местного измерения расхода без дистанционной передачи показаний типа РМ предназначены для измерения объемного расхода плавноменяющихся однородных потоков чистых и слабозагрязненных жидкостей с дисперсными включениями инородных частиц, нейтральных к материалам указанным в техдокументации.
По заказу изготавливаются в тропическом и морском исполнении.

Ротаметры для жидкостей: РМ-02-0,016ЖУЗ; 0,025ЖУЗ; 0,04ЖУЗ; 0,063ЖУЗ
Ротаметры для газов: РМ-02-0,25ГУЗ; 0,4ГУЗ; 0,63ГУЗ; 1,0ГУЗ; 1,6ГУЗ

Все ротаметры при выпуске из производства подвергаются калибровке аккредитованной метрологической службой.
Ротаметры с местными показаниями типа РМ ГОСТ 13045 предназначены для измерения объемного расхода плавноменяющихся однородных потоков
чистых и слабозагрязненных жидкостей, воздуха и газов с дисперсными включениями инородных частиц, нейтральных к стали 12Х18Н9Т для РМ ( к фторопласту-4 для РМФ) и стеклу марок ХС и ТХС.
Ротаметры соответствуют климатическому исполнению У категории размещения 3 по ГОСТ 15150, но для работы при температурах от плюс 5 до плюс 50 °С
– Шкала условная равномерная.
– Рабочее избыточное давление ротаметра -0.63 МПа ( 6,3кгс/см2 )
– Величина потери давления от установки ротаметра в технологическую линию не должна превышать 0,01 МПа (0,1 кгс/см2).
– Температура измеряемой среды:
для ротаметра РМ от плюс 5 до плюс 50 °С,
для ротаметра РМФ от минус 30 до плюс 100 °С.

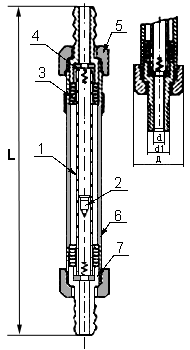

Размеры, мм:

1-трубка ротаметрическая;
2-поплавок;
3-прокладка;
4-упор;
5-гайка накидная;
6-обойма;
7-прокладка.

Обозначение базовых моделей ротаметров	L, мм	Д, мм	d, мм	d1, мм
РМ-I	280	24	3	6
РМ-II	370	27,7	6	11,5 M10x1-6e

Модификации ротаметров РМ-2

Базовая модель	Наименование	Qmax, (м3/час)		Qmin, (м3/час)	Ду, (мм)	Погрешность измерения, (%)	Вид присоединения	Габаритные размеры, (мм)	Масса, кг
		по воде	по воздуху
РМ-II	РМ-02-0,016ЖУЗ РМ-02-0,025ЖУЗ РМ-02-0,04ЖУЗ РМ-02-0,063ЖУЗ	0,016 0,025 0,04 0,063		Не более 20% от верхнего фактического предела измерения	6	±2,5 от верхнего предела измерения	Ниппельное под шланг 11,5 штуцер с резьбой М10х1-6е	370х27,7х27,7	0,4
	РМ-02-0,25ГУЗ РМ-02-0,4ГУЗ РМ-02-0,63ГУЗ РМ-02-1,0ГУЗ РМ-02-1,6ГУЗ		0,25 0,4 0,63 1,0 1,6

Комплект поставки:
1. Ротаметр РМ
2. Паспорт
