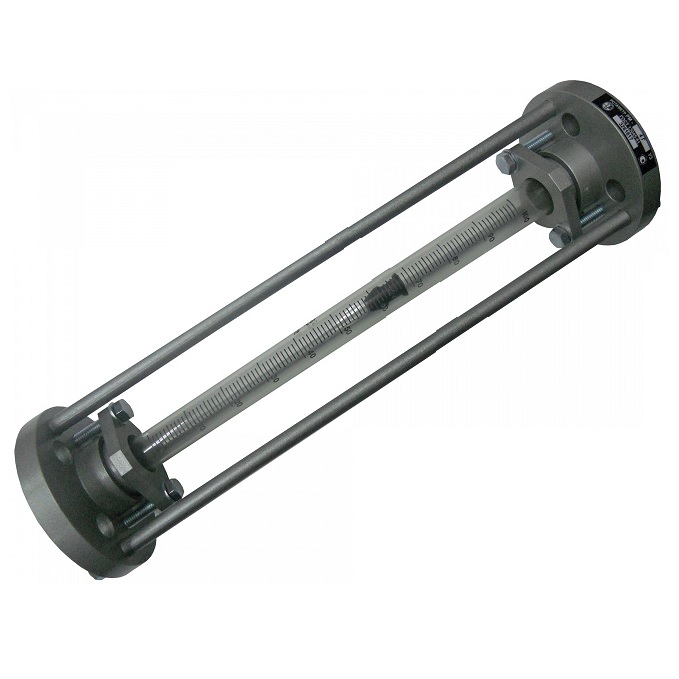

Ротаметр РМ-04 (0,16ж; 0,25ж; 0,4ж;2,5г; 4г; 6,3г)

Рубрики: ,

Описание

Описание прибора:
 Ротаметры с местными показаниями типа РМ предназначены для измерения объемного расхода плавноменяющихся однородных потоков чистых и слабозагрязненных жидкостей с дисперсными включениями инородных частиц, нейтральных к материалам указанным в техдокументации.
По заказу изготавливаются в тропическом и морском исполнении.

Ротаметры для жидкостей: РМ-04-0,1ЖУЗ, РМ-04-0,16ЖУЗ, РМ-04-0,25ЖУЗ,РМ-04-0,4ЖУЗ
Ротаметры для газов: РМ-04-1,6ГУЗ, РМ-04-2,5ГУЗ, РМ-04-4,0ГУЗ , РМ-04-6,3ГУЗ, РМ-04-10ГУЗ

Все ротаметры при выпуске из производства подвергаются калибровке аккредитованной метрологической службой.
Ротаметры с местными показаниями типа РМ ГОСТ 13045 предназначены для измерения объемного расхода плавноменяющихся однородных потоков чистых и слабозагрязненных жидкостей, воздуха и газов с дисперсными включениями инородных частиц, нейтральных к стали 12Х18Н9Т для
РМ ( к фторопласту-4 для РМФ) и стеклу марок ХС и ТХС.
Ротаметры соответствуют климатическому исполнению У категории размещения 3 по ГОСТ 15150. но для работы при температурах от плюс 5 до плюс 50 °С
 – Шкала условная равномерная.
 – Рабочее избыточное давление ротаметра -0.63 МПа ( 6,3кгс/см2 )
– Величина потери давления от установки ротаметра в технологическую линию не должна превышать 0,01 МПа (0,1 кгс/см2).
– Температура измеряемой среды:
 для ротаметра РМ от плюс 5 до плюс 50 °С,
 для ротаметра РМФ от минус 30 до плюс 100 °С

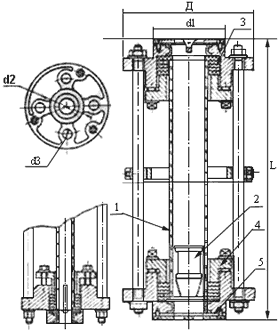

Размеры, мм:

rm041


1-трубка ротаметрическая;
2-поплавок;
3-прокладка;
4-фланец;
5-диафрагма;
6-корпус.

Обозначение базовых моделей ротаметров  L, мм   Д, мм   d1, мм   d2, мм   d3, мм
РМ-IV 395 104 45 65 14


Модификации ротаметров РМ-4

Базовая модель Наименование Qmax, (м3/час) Qmin, (м3/час) Ду, (мм) Погрешность измерения, (%) Вид присоединения Габаритные размеры, (мм) Масса,
кг
по воде по воздуху
PM-IV РМ-04-0,1ЖУЗ
РМ-04-0,16ЖУЗ
РМ-04-0,25ЖУЗ
РМ-04-0,4ЖУЗ		 0,1 0,16 0,25 0,4   Не более 20% от верхнего фактического предела измере-ния 15 ±2,5 от верхнего предела измерения Фланцевое наружн.Ø104 межцентр.Ø65 4 отв.Ø14 395х104х104 1,7
РМ-04-1,6ГУЗ
РМ-04-2,5ГУЗ
РМ-04-4,0ГУЗ
РМ-04-6,3ГУЗ
РМ-04-10ГУЗ		   1,6
2,5
4,0
6,3
10


Комплект поставки:
 1. Ротаметр РМ.
2. паспорт.
