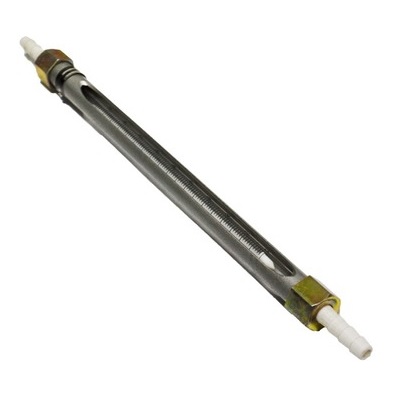

Ротаметр типа РМФ-02 (0,016ж; 0,4г; 0,63г)

Описание

Описание прибора:
Ротаметр РМФ ГОСТ 13045 предназначен для измерения стабильных или плавноменяющихся (непульсирующих) потоков некристаллизирующихся жидкостей и газов, нейтральных относительно стекла, фторопласта-4, и уплотнительной набивки ФУМ-В.
По заказу изготавливаются в тропическом и морском исполнении.

Ротаметры для жидкостей: РМФ-2-0,016ЖУЗ, РМФ-02-0,1ЖУЗ
Ротаметры для газов: РМФ-02-0,4ГУЗ, РМФ-02-0,63ГУЗ, РМФ-02-1ГУЗ, РМФ-02-1,6ГУЗ

Все ротаметры при выпуске из производства подвергаются калибровке аккредитованной метрологической службой.
Ротаметры с местными показаниями типа РМ ГОСТ 13045 предназначены для измерения объемного расхода плавноменяющихся однородных потоков чистых и слабозагрязненных жидкостей, воздуха и газов с дисперсными включениями инородных частиц, нейтральных к стали 12Х18Н9Т для РМ ( к фторопласту-4 для РМФ) и стеклу марок ХС и ТХС.
Ротаметры соответствуют климатическому исполнению У категории размещения 3 по ГОСТ 15150. но для работы при температурах от плюс 5 до плюс 50 °С
– Шкала условная равномерная.
– Рабочее избыточное давление ротаметра -0.63 МПа ( 6,3кгс/см2 )
– Величина потери давления от установки ротаметра в технологическую линию не должна превышать 0,01 МПа (0,1 кгс/см2).
– Температура измеряемой среды:
для ротаметра РМ от плюс 5 до плюс 50 °С,
для ротаметра РМФ от минус 30 до плюс 100 °С

Размеры, мм:

1-трубка ротаметрическая;
2-поплавок;
3-прокладка;
4-фланец;
5-диафрагма;
6-корпус.

Обозначение базовых моделей ротаметров	d, мм	d1, мм	d2, мм	d3, мм	L, мм
PMФ-II	6	11,5	–	27,7	410

Модификации ротаметров РМФ-2

Базовая модель	Наименование	Qmax, (м3/час)		Qmin, (м3/час)	Ду, (мм)	Погрешность измерения, (%)	Вид присоединения	Габаритные размеры (мм)	Масса, кг
		по воде	по воздуху
РМФ-II	РМФ-2-0,016ЖУЗ	0,016		Не более 20% от верхнего фактического предела измерения	6	±2,5 от верхнего предела измерения	Ниппельное под шланг Ø11,5	410х27,7х27,7	0,32
	РМФ-02-0,4ГУЗ РМФ-02-0,63ГУЗ РМФ-02-1ГУЗ РМФ-02-1,6ГУЗ		0,4 0,63 1,0 1,6
	РМФ-02-0,1ЖУЗ	0,1			10		Ниппельное под шланг Ø22 (для РМФ-02-0,1ЖУЗ) Фланцевое наружн. Ø80 межцентр. Ø55 4 отв. Ø12	43х43х500	1,6

Комплект поставки:
1. Ротаметр РМ.
2. Паспорт.
