ДМ2010Сг, ДВ2010Сг, ДА2010Сг Манометры, вакуумметры, мановакуумметры электроконтактные

Описание

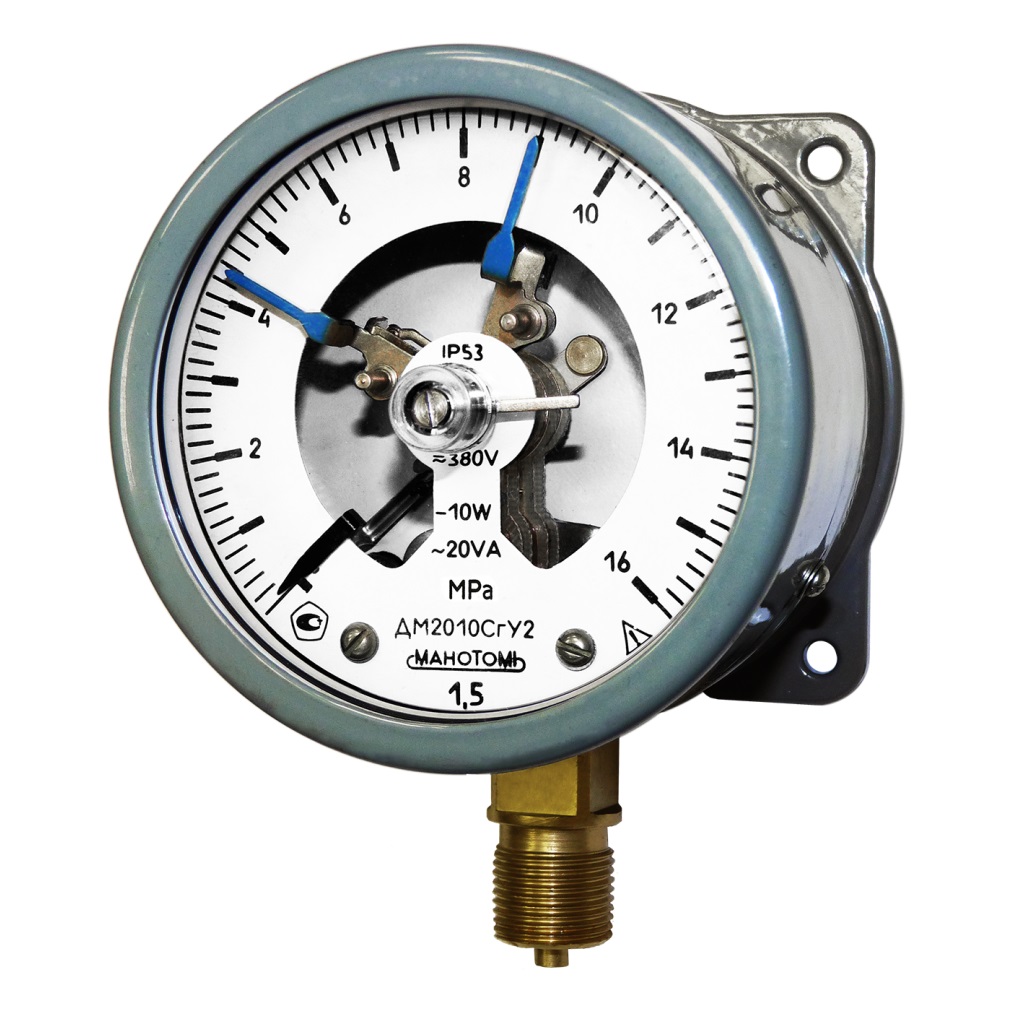

Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ2010Сг, ДВ2010Сг и ДА2010Сг предназначены для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.

ВНИМАНИЕ! Для устранения влияния дребезга, подгорания и окисления на срабатывание сигнализирующего устройства приборы могут поставляться в комплектации с УРК. Для гашения гидравлического удара и пульсирующего давления – с демпферами.

Основные технические характеристики
Диапазоны показаний приборов:
   ДМ2010Сг – от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 кгс/см2
   ДВ2010Сг – от -1 до 0 кгс/см2
   ДА2010Сг – от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см2
   По заказу приборы поставляются в единицах измерения кПа, МПа
Диаметр корпуса – 100 мм
Класс точности приборов – 1,5 (по заказу – 1,0)
Степень защиты – IP53
Масса приборов – не более 1,0 кг
Средний срок службы – 10 лет
Материалы деталей:
   корпус – сталь, алюминиевый сплав
   стекло – литое
   трубчатая пружина – медный сплав, железо-никелевый сплав
   держатель – медный сплав, сталь
   механизм – бронза, нержавеющая сталь, сталь 0,8 кп
Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 35 Гц с амплитудой 0,35 мм (группа L1 по ГОСТ 12997-84)
Климатическое исполнение по ГОСТ 15150-69
   У2 – по умолчанию приборы имеют исполнение У2 (диапазон рабочих температур -50 до +60 °С)
   Т3 – по заказу приборы имеют исполнение Т3 (диапазон рабочих температур -50 до +60 °С)
Измеряемая среда
   -//- – по умолчанию жидкость, пар, газ, в том числе пропан бутан
   “кислород” – по заказу исполнение для измерения давления жидкого, газообразного кислорода
Резьба присоединительного штуцера
   -//- – по умолчанию метрическая резьба М20х1,5-8g
   G1/2-B – по заказу дюймовая резьба
   R1/2 – по заказу коническая резьба
Технологическая черта на шкале
   -//- – по умолчанию без черты
   “черта” – по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке)
Демпфер для гашения пульсирующего давления
   -//- – по умолчанию приборы поставляются без демпфера до 16 кгс/см2 включительно и с демпфером свыше 25 кгс/см2 включительно
   демпфер – по заказу демпфер устанавливается прибор с любым диапазоном показаний
Вариант исполнения
   -//- – по умолчанию исполнение общепромышленное
   Э – по заказу приборы изготаляются для поставки на экспорт
   АЭС – по заказу приборы изготаляются для поставки на атомные электростанции (АЭС)

Параметры сигнализирующего устройства для сигнализирующих манометров
Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:
   -//- – по умолчанию V – левый контакт размыкающий (min), правый замыкающий (max) – оба указателя синие.
   III – два размыкающих контакта: левый указатель (min) – синий, правый (max) – красный.
   IV – два замыкающих контакта: левый указатель (min) – красный, правый (max) – синий.
   VI – левый контакт замыкающий (min), правый размыкающий (max) – оба указателя красные.
   МП – По заказу потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов для любого из выше указанных исполнений.
Напряжение внешних коммутируемых цепей:
   380 В (включая 24; 27; 36; 40; 110; 220В) – для цепей переменного тока;
   220 В (включая 24; 27; 36; 40; 110В) – для цепей постоянного тока
Разрывная мощность контактов для сигнализирующего устройства:
   со скользящими контактами – 10 Вт постоянного тока и 20 В•А переменного тока;
   с магнитным поджатием контактов – 30 Вт постоянного тока и 50 В•А переменного тока
Значение коммутируемого тока:
   для сигнализирующего устройства со скользящими контактами – от 0,02 до 0,5 А;
   для сигнализирующего устройства с магнитным поджатием контактов – от 0,01 до 1 А
Предел допускаемой основной промышленности срабатывания сигнализирующего устройства:
   для сигнализирующего устройства со скользящими контактами ±2,5%
   для сигнализирующего устройства с магнитным поджатием контактов ±4%
Подключение осуществляется четырехжильным кабелем, сечение жил – от 0,2 до 1,5 мм2. Диаметр ввода в разъеме – от 4 до 10 мм.
