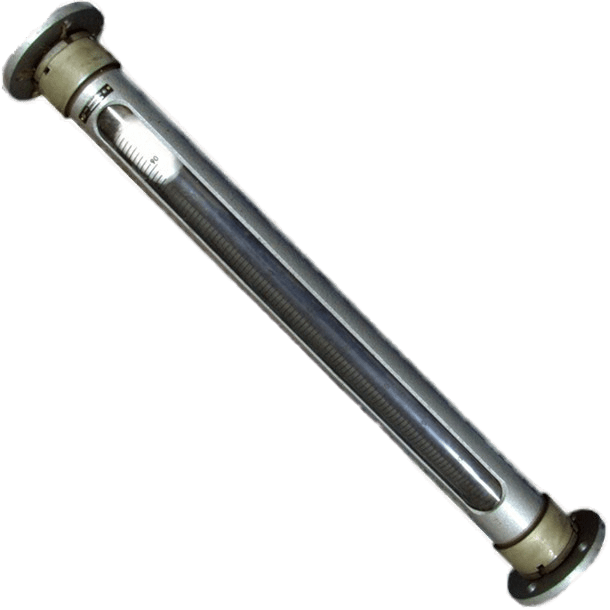

Ротаметр типа РМФ-06 (1,6ж; 2,5ж; 16г; 25г; 40г)

Рубрики: ,

Описание

Описание прибора:
 Ротаметр РМФ ГОСТ 13045 предназначен для измерения стабильных или плавноменяющихся (непульсирующих) потоков некристаллизирующихся жидкостей и газов, нейтральных относительно стекла, фторопласта-4, и уплотнительной набивки ФУМ-В.
По заказу изготавливаются в тропическом и морском исполнении.

Ротаметры для жидкостей: РМФ-06-1,6ЖУЗ, РМФ-06-2.5ЖУЗ
Ротаметры для газов: РМФ-06-25ГУЗ, РМФ-06-40ГУЗ

Все ротаметры при выпуске из производства подвергаются калибровке аккредитованной метрологической службой.
Ротаметры с местными показаниями типа РМ ГОСТ 13045 предназначены для измерения объемного расхода плавноменяющихся однородных потоков чистых и слабозагрязненных жидкостей, воздуха и газов с дисперсными включениями инородных частиц, нейтральных к стали 12Х18Н9Т для РМ ( к фторопласту-4 для РМФ) и стеклу марок ХС и ТХС.
Ротаметры соответствуют климатическому исполнению У категории размещения 3 по ГОСТ 15150. но для работы при температурах от плюс 5 до плюс 50 °С
 – Шкала условная равномерная.
 – Рабочее избыточное давление ротаметра -0.63 МПа ( 6,3кгс/см2 )
– Величина потери давления от установки ротаметра в технологическую линию не должна превышать 0,01 МПа (0,1 кгс/см2).
– Температура измеряемой среды:
 для ротаметра РМ от плюс 5 до плюс 50 °С,
 для ротаметра РМФ от минус 30 до плюс 100 °С

Размеры, мм:

rmf2


1-трубка ротаметрическая;
2-поплавок;
3-прокладка;
4-фланец;
5-диафрагма;
6-корпус.

Обозначение базовых моделей ротаметров  d, мм   d1, мм   d2, мм   d3, мм   L, мм
РМФ-VI 40 57 100 130 825


Модификации ротаметров РМФ-6

Базовая модель Наименование Qmax, (м3/час) Qmin, (м3/час) Ду, (мм) Погрешность измерения, (%) Вид присоединения Габаритные размеры, (мм) Масса,
кг
по воде по воздуху
PMФ-VI РМФ-06-1,6ЖУЗ
РМФ-06-2.5ЖУЗ 		1,6 2,5   Не более 20% от верхнего фактического предела измерения 40 ±2,5 от верхнего предела измерения Фланцевое наружн. Ø130 межцентр. Ø100 4 отв. Ø14 130х130х825 7,5
РМФ-06-25ГУЗ
РМФ-06-40ГУЗ		   25 40


 Комплект поставки:
 1. Ротаметр РМ.
2. Паспорт.
