Запорное устройство 12б1бк, цапковое, латунь

Описание

12б1бк

ЗАПОРНОЕ УСТРОЙСТВО



Описание   12б1бк:

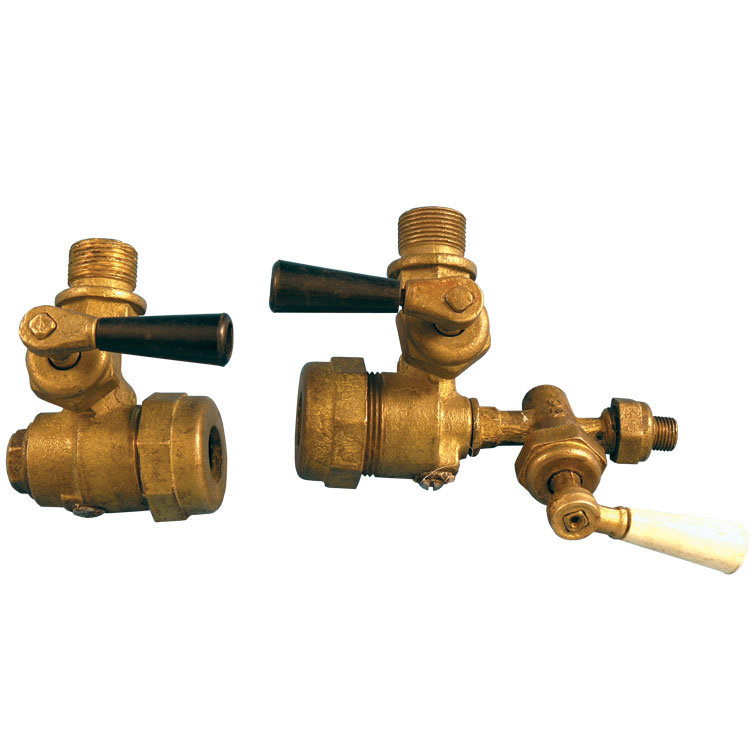

12б1бк – запорное устройство указателя уровня. Устройство состоит из верхнего штуцерного крана (крепится в верхней части емкости), нижнего штуцерного крана (крепится в нижней части емкости) и пробно-спускного штуцерного краника 10б19бк1 (крепится на нижнем кране самого устройства). В качестве указателя уровня обычно используется рамка водоуказательная 12кч11бк или кварцевая трубка диаметром 20 мм. Устройство 12б1бк устанавливается на емкостях, котлах для визуального определения уровня жидкости. Работа запорного устройства основана на принципе сообщающихся сосудов, в связи с чем, уровень жидкости, поступающей из рабочей емкости в указатель уровня, соответствует уровню жидкости в емкости. Запорное устройство 12б1бк изготавливается номинальным диаметром – ду20.

Технические характеристики и цена 12б1бк:

МаркаОбозначение Примечание Ду,  мм Строительная длина,  мм Ру,  бар (кгс/см2) Масса,  кг
12б1бк Ду20 жидкость 20   16 2,4



Условия эксплуатации запорного устройства 12б1бк:

  • Температура рабочей среды: не более + 225°С;
  • Рабочая среда: вода, пар, неагрессивные жидкости;

Технические данные запорного устройства указателя уровня 12б1бк:

  • Привод: ручной (закрытие и открытие затворов корпусов и крана производится поворотом ручки;
  • Максимальное рабочее давление PN, МПа (кгс/см²): 1,6(16);
  • Присоединение к трубопроводу: цапковое по ГОСТ  2822-78;
  • Установочное положение на трубопроводе: верхний кран в верхней части емкости, нижний кран – в нижней части емкости;
