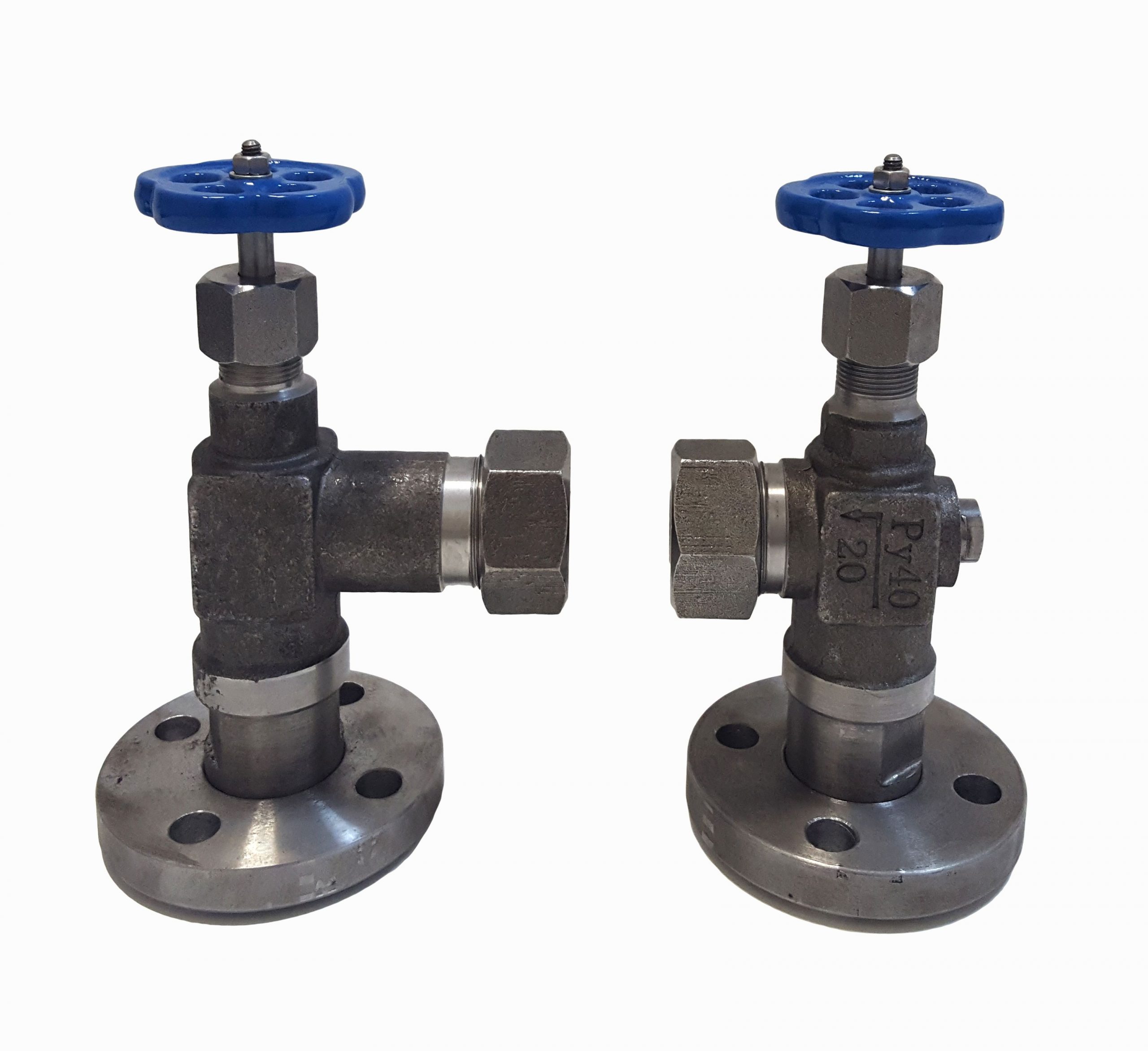

12нж29нж
ЗАПОРНОЕ УСТРОЙСТВО
Описание 12нж29нж:
12нж29нж запорное устройство. Оборудование предназначено для оснащения указателей уровня блочно-комплексного оборудования при эксплуатации на открытых площадках. Запорное устройство представляет собой комплект, состоящий из двух запорных вентилей УФ 24004 DN 15мм с обратным клапаном и одного запорного спускного вентиля УФ 22010 DN 6мм. Способ присоединения вентиля УФ 24004 к ёмкости – фланцевый по ГОСТ 12821-80, к указателю уровня – специальным фланцем; вентиля УФ 22010 к указателю уровня – муфтовый. Вентили УФ 22004 должны устанавливаться горизонтально относительно оси шпинделя. Управление клапанами запорного устройства – ручное с помощью маховиков. Запорное устройство 12нж29нж изготавливается условным диаметром Ду15.В настоящее время данное устройство не выпускается. Возможная замена – запорное устройство 12нж13бк1.
Технические характеристики и цена 12нж29нж:
МаркаОбозначение | Примечание | Ду, мм | Строительная длина, мм | Ру, бар (кгс/см2) | Масса, кг | Цена, руб. вкл. НДС |
---|---|---|---|---|---|---|
12нж29нж Ду15 | жидкость | 15 | 160 | 9,6 | 38000 |
Условия эксплуатации запорного устройства 12нж29нж:
- Температура рабочей среды: от – 40 до + 300°С;
- Температура окружающей среды: от -40 до +50°С;
- Рабочая среда: влажный природный газ с содержанием углеводородного конденсата, диэтиленгликоля, метанола и других не агрессивных жидкостей, пластовая вода, сероводород до 6% объемных и углекислый газ до 2% объемных;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: У, УХЛ;
- Направление потока среды: под золотник;
Технические данные запорного устройства 12нж29нж:
- Привод: ручной (маховик);
- Номинальное давление PN, МПа (кгс/см²): 16,0 (160);
- Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
- Установочное положение на трубопроводе: любое при горизонтальном положении штоков клапанов УФ 22004
