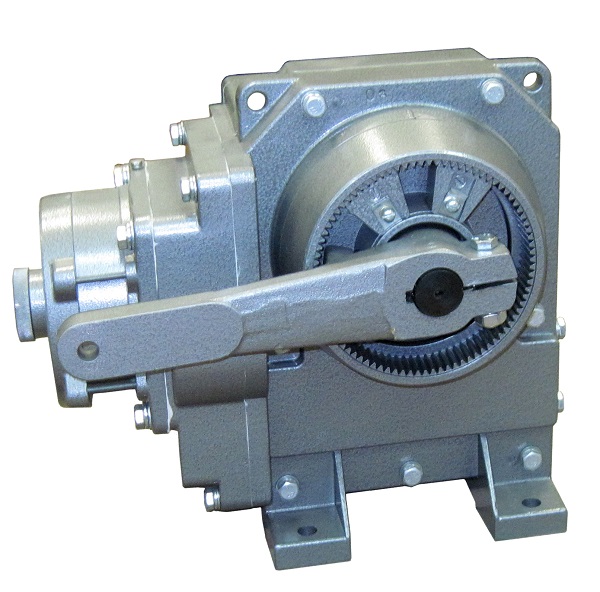

Механизмы исполнительные электрические однооборотные МЭО-100, МЭО-250

Механизмы предназначены для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами, поступающими от регулирующих и управляющих устройств.

Механизмы устанавливаются отдельно от трубопроводной арматуры и соединяются с регулирующим органом посредством соединительной тяги.

Механизмы могут применяться в различных отраслях народного хозяйства: в газовой, пищевой промышленностях, в жилищно-коммунальном хозяйстве и т.д.

Механизмы МЭО-99К и МЭО-99 предназначены для общепромышленного применения.

Управление механизмами:

  • контактное при помощи пускателей серии ПМЛ или ПМА;
  • бесконтактное по одному из 2-х вариантов:
  1. при помощи усилителя тиристорного трехпозиционного ФЦ-0620 для механизма МЭО-99К;
  2. при помощи пускателя бесконтактного реверсивного ПБР-2М для механизма МЭО-99, ПБР-3А для механизма МЭО-99К.

Механизмы МЭО-100, МЭО-250 выпускаются:

  • климатического исполнения «У», категория размещения «2» для эксплуатации при температуре окружающего воздуха от 243,15 до 323,15 К (от минус 30 до плюс 50°С) и относительной влажности окружающего воздуха до 98% при температуре 308,15 К (35°С) и более низких температурах без конденсации влаги.
  • климатического исполнения «Т» категорий размещения «2» или «3» для эксплуатации при температуре окружающего воздуха от 263,15 до 323,15 К (от минус 10 до плюс 50°С) и относительной влажности окружающего воздуха до 100% при температуре 308,15 (35°С) и более низких температурах без конденсации влаги.

Механизмы должны быть защищены от прямого воздействия солнечной радиации и атмосферных осадков.

Степень защиты механизма IP54 категория оболочки 2 по ГОСТ 14254-80 обеспечивает работу механизма при наличии в окружающей среде пыли и брызг воды.

Механизмы не предназначены для работы в средах, содержащих агрессивные пары, газы и вещества, вызывающие разрушение покрытий, изоляции и материалов, и во взрывоопасных средах.

Механизмы устойчивы и прочны к воздействию синусоидальных вибраций по группе исполнения VI ГОСТ 12997-84.

Механизмы относятся к ремонтопригодным, одноканальным, однофункциональным изделиям.

Технические характеристики МЭО-100, МЭО-250

Типы механизмов и их основные технические данные приведены в таблице 1.



Таблица 1
Тип механизма Номинальный крутящий
момент на выходном
валу, N•m		 Номинальное
время
полного
хода выходного вала, сек		 Номинальный полный
ход выходного
вала, r		 Масса, не более, кг Электродвигатель
МЭО-40/10-0,25-99 40 10 0,25 27 3ДСОР 135-1,6-150(180)
МЭО-40/25-0,63-99 25 0,63
МЭО-100/10-0,25-99К 100 10 0,25 27,5 3ДСТР 135-4,0-150(180)
МЭО-100/25-0,63-99К 25 0,63
МЭО-100/25-0,25-99 25 0,25 27 3ДСОР 135-1,6-150(180)
МЭО-100/63-0,63-99 25 0,63
МЭО-250/25-0,25-99К 250 25 0,25 27,5 3ДСТР 135-4,0-150(180)
МЭО-250/63-0,63-99К 63 0,63
МЭО-250/63-0,25-99 63 0,25 27 3ДСОР 135-1,6-150(180)
МЭО-250/160-0,63-99 160 0,63
МЭО-250/63-0,25-99К 63 0,25 27,5 3ДСТР 135-1,6-150(180)
МЭО-250/160-0,63-99К 160 0,63



Примечание:

  • Буква «К» в условном обозначении механизма обозначает трехфазное исполнение по роду тока электрической сети, отсутствие буквы «А» – однофазное исполнение механизма.
  • В условном обозначении типа электродвигателя в скобках указано значение скорости вращения выходного вала при работе от электрической частотой 60 Hz, перед скобками – значение скорости при работе от электрической сети частотой 50 Hz.

Параметры питающей сети механизмов:

  • трехфазное напряжение 380, 400, 415 V частотой 50 Hz и 380 V частотой 60 Hz;
  • однофазное напряжение 220, 230, 240 V частотой 50 Hz и 220 V частотой 60 Hz.

Параметры питающей сети выносного блока питания БП-20 в механизмах МЭО-99К и МЭО-99 (БП-20А в механизмах МЭО-99КА, МЭО-99А), – однофазное напряжение 220, 230, 240 V частотой 50 Hz и 220 V частотой 60 Hz.

Допускаемые отклонения: напряжения питания – от минус 15 до плюс 10%, частоты тока – от минус 2 до плюс 2%*.

* Здесь и далее технические параметры даются справочно для обеспечения правильной настройки и дальнейшей эксплуатации механизма.

Пусковой крутящий момент механизма при номинальном напряжении питания превышает номинальный момент не менее чем в 1,7 раза.

Выбег выходного вала механизмов без нагрузки на выходном валу  и номинальном напряжении питания не более:

  • 1% полного хода выходного вала у механизмов с временем полного хода 10 сек;
  • 0,5% полного хода выходного вала у механизмов с временем полного хода 25 сек;
  • 0,25% полного хода выходного вала у механизмов с временем полного хода 63 сек и более.

Люфт выходного вала механизмов с номинальным крутящим моментом 40 N∙m – не более 0,75°.

Значение допускаемого уровня шума не превышает 80 dBA по ГОСТ 12.1003-83.

Средний срок службы механизмов не менее 15 лет.

Механизмы обеспечивают фиксацию положения выходного вала при отсутствии напряжения питания.

Усилие на ручке ручного привода механизмов не превышает 200 N.



Общий вид, габаритные и присоединительные размеры. Состав, устройство и работа механизма МЭО-100, МЭО-250

Общий вид, габаритные и присоединительные размеры механизма МЭО-100, МЭО-250 приведены на рисунке 1.

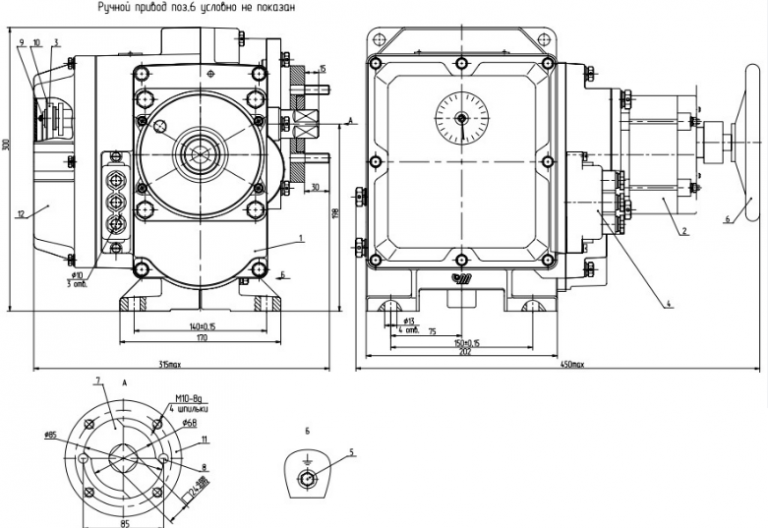

Рисунок 1 Общий вид, габаритные и присоединительные размеры механизма МЭО-100, МЭО-250

1 – редуктор; 2 – электропривод; 3 – блок сигнализации положения или блок концевых выключателей; 4 – штепсельный разъем; 5 – ввод штуцерный; 6 – болт заземления; 7 – рычаг; 8 – ручной привод; 9 – упор; 10 – блок конденсаторов; 11 – колодка клеммная; 12 – крышка



Таблица 3
Тип механизма L max, мм
МЭО-250/63-0,25-99К 245
МЭО-250/160-0,63-99К
МЭО-250/63-0,25-99
МЭО-250/160-0,63-99
МЭО-250/25-0,25-99К 370
МЭО-250/63-0,63-99К
МЭО-100/25-0,25-99К 345
МЭО-100/63-0,63-99К
МЭО-100/25-0,25-99
МЭО-100/63-0,63-99
МЭО-100/10-0,25-99К 370
МЭО-100/25-0,63-99К
МЭО-40/10-0,25-99 345
МЭО-100/25-0,63-99



Механизмы состоят из следующих основных узлов: редуктора 1, электропривода 2, блока сигнализации положения или блока концевых выключателей 3, штепсельного разъема 4, штуцерного ввода 5, болта заземления 6, рычага 7, ручного привода 8, упоров 9 и блока конденсаторов 10 в механизмах однофазного исполнения.

Редуктор является основным узлом, к которому присоединяются все остальные узлы, входящие в механизмы. В корпусе редуктора размещена червячная передача. В механизмах МЭО-250-63-0,25-99 (МЭО-250/160-0,63-99) и МЭО-250/63-0,25-99К (МЭО-250/160-0,63-99К) червяк редуктора связан с электроприводом через шестерню на валу электродвигателя, входящей в зацепление с промежуточным валом – шестерней на валу червяка, через который вращение последовательно передается от двигателя к червяку, червячному колесу и выходному валу. В остальных механизмах вместо промежуточного вала-шестерни применяются шестерня.

Электропривод механизма состоит из низкооборотного синхронного электродвигателя типа 3ДСОР135 в механизмах МЭО-99 или 3ДСТР135 в механизмах МЭО-99К и затормаживающего устройства.

Работа электродвигателя основана на использовании в качестве рабочего поля зубцовых гармоник, вызванным периодическим изменением магнитной проводимости рабочего зазора из-за зубчатого строения статора и ротора.

Затормаживающее устройство устанавливают на электродвигатель для уменьшения выбега механизма. Затормаживающее устройство состоит из: кольца 2, кольца тормозного 3, кольца фрикционного 4, пружины 5.
