БУ-12, БУ-21

Описание

Блок управления БУ-12, БУ-21

Устройства предназначенные для использования в качестве оперативных, задающих и вспомогательных приборов, а также в качестве блоков управления и регуляторов.

Блок управления аналогового регулятора БУ-12

Блок управления аналогового регулятора БУ-12 предназначен для безударного переключения управления цепями нагрузки аналогового регулирующего блока с автоматического управления на ручное и обратно и для ручного управления током нагрузки.

Блок управления аналогового регулятора типа БУ-12 рассчитан на эксплуатацию в закрытых взрывобезопасных помещениях при отсутствии агрессивных примесей в окружающем воздухе при следующих условиях:

• температура окружающего воздуха – от +5 до +50°С;
• верхний предел относительной влажности воздуха при 35°С и более низких температурах, без конденсации влаги – 80%;
• атмосферное давление – от 630 до 800 мм рт. Ст.;
• вибрация частотой не более 25 Гц с амплитудой не более 0,1 мм;
• напряженность внешнего магнитного поля – не более 400 А/м

Технические данные БУ-12

Параметры питания 220 ⁺²²_-33 В; 50±1 Гц; 60±1 Гц.

Потребляемая мощность не более 5 ВА Входной сигнал 0… 5 мА постоянного тока от аналогового регулирующего блока.

Выходные параметры:

• для управления нагрузкой в режиме «Ручное» 0… 5 мА постоянного тока при сопротивлении нагрузки Rн≤ 3 кОм;
• для управления аналоговым регулятором в режиме «Ручное» 0… 5 мА, синхронизированный и гальванически изолированный от тока нагрузки при сопротивлении нагрузки Rн≤ 1 кОм.

Шкала уставки тока ручного управления 0… 100% с ценой деления 1%. Коммутация цепей автоматического и ручного управления нагрузкой – двухпозиционное переключение с фиксацией в положении «А>» – автоматическое и «Р>» – ручное.

Контроль тока нагрузки может осуществляться внешним миллиамперметром. Габаритные размеры – 80×60×172 мм.

Масса не более 0,7 кг. Сопротивление изоляции электрических цепей питания, относительно шасси блока (клемма 3), а также указанных цепей между собой должно быть при нормальных условиях не менее 40 мОм.

Изоляция электрических цепей питания относительно шасси блока выдерживает испытательное напряжение 1500 В.

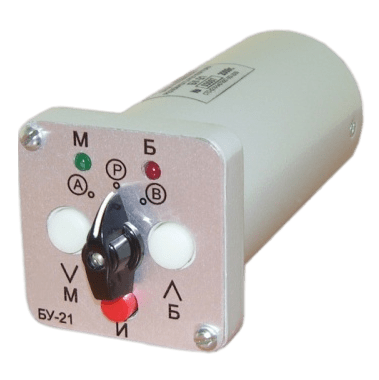

Блок управления релейного регулятора БУ 21

Блок управления релейного регулятора БУ-21 предназначен для ручного переключения управления с нагрузкой релейного регулирующего блока с автоматического «А» на ручное «Р» или внешнее «В» и для коммутации цепей ручного управления.

Технические данные блока БУ-21

Блок управления БУ 21 рассчитан для эксплуатации в закрытых взрывобезопасных помещениях при отсутствии агрессивных примесей в окружающем воздухе при следующих условиях:

• рабочая температура воздуха при эксплуатации – от 5 до 50 °С;
• верхнее значение относительной влажности воздуха – 80 при 35°С и более низких температурах без конденсации влаги;
• атмосферное давление от 84 до 106,7 кПа;
• агрессивные и взрывоопасные компоненты в окружающем воздух должны отсутствовать;
• монтаж щитовой, утопленный.

Коммутация цепе ручного управления – кнопочное включение «Больше» – «М» – с самовозвратом и с внутренней электрической блокировкой от одновременного включения.

Допустимые электрические нагрузки переключателя управления и кнопочного переключения блока должны находиться в пределах, указанных ниже.

Род тока	Напряжение, В	Ток, А	Разрывная мощность, В•А
Постоянный и переменный	20 – 300	0,033 – 0,6	25

Световая сигнализация напряжений постоянного или переменного тока величиной до 35В осуществляется двумя светодиодами с кнопкой индикации «И».

Габаритные размеры 60×60×165 мм.

Масса не более 0,6 кг.

Сопротивление изоляции электрических цепей относительно шасси блока должно быть при нормальных условиях не менее 40 МОм.
