Тормоз для МЭО 630-92К

Описание

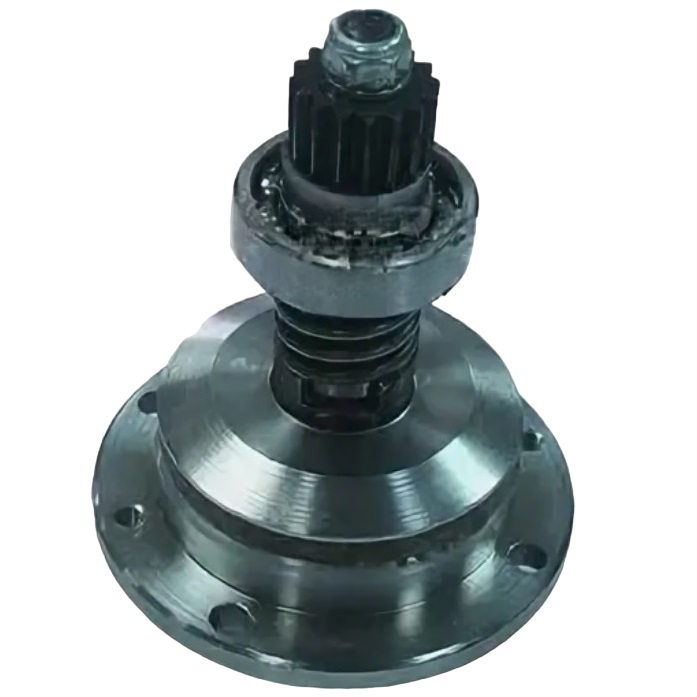

Тормоз механический фрикционный для МЭО 630-92К

Тормоз механический фрикционный для МЭО 630-92К

Для ограничения величины выбега выходного вала и предотвращения перемещения его от усилия регулирующего органа в механизмах предусмотрен механический фрикционный тормоз.



Таблица 1
Условное наименование механизма Осевое усилие пружины, N Справочная длина соответствующая усилию пружины, L mm
МЭО-250/10-0,25-92К 120±10 22
МЭО-250/25-0,63-92К
МЭО-630/25-0,25-92К
МЭО-630/63-0,63-92К
МЭО-630/63-0,25-92К 80±10 25
МЭО-630/160-0,63-92К
МЭО-630/63-0,25-92К 270±10 27
МЭО-630/25-0,63-92К
МЭО-250/10-0,25У-92КБ 120±10 22
МЭО-250/25-0,63У-92КБ
МЭО-630/25-0,25У-92КБ
МЭО-630/63-0,63-92К
МЭО-630/63-0,25У-92КБ 80±10 25
МЭО-630/160-0,63У-92КБ
МЭО-630/10-0,25У-92КБ 270±10 27
МЭО-630/25-0,63-92К



Тормоз МЭО 630-92К

1 – тормоз; 2 – втулка; 3 – шестерня; 4 – пружина; 5 – кольцо; 6 – шайба стопорная; 7 – гайка; 8 – подшипник; 9 – шпонка; 10 – полумуфта

Сжатие пружины поз.4 виток к витку не допускается
Гайку поз. 7 законтрить отгибом шайбы стопорной поз. 6 по граням
