ГАММА-100 – Газоанализатор многокомпонентных смесей многофункциональный

Рубрики: ,

Описание

Газоанализатор многокомпонентных смесей многофункциональный «ГАММА-100» предназначается для проведения экологического и технологического мониторинга путем постоянного автоматического измерения 1 – 3 компонентов из следующих газов: SO2, H2, N2, СО, СО2, CH4, NO, O2.

Область применения газоанализатора ГАММА-100: интегрированным в автоматизированные системы управления технологическими процессами в цветной, черной металлургии, стекольной и цементной промышленности, предприятиях производства керамики и кирпича, в нефтехимической и химической промышленности, ГРЭС, ТЭЦ, котельных и т.д.

Тип газоанализатора: стационарный;

Способ забора пробы: принудительный.

Особенности ГАММА-100

– возможность одновременных замеров до 3-х компонентов;

– единое максимально допустимое содержание влаги и расход пробы для датчиков всех типов, что позволяет существенно упростить систему пробоподготовки;

– введение влаго- и термокомпенсации, что существенно повышает стабильность показаний;

– увеличение межкалибровочного периода для инфракрасного и термокондуктометрического датчиков до 30 суток, для ряда шкал термомагнитного датчика до 6 месяцев;

– учет взаимных влияний замеряемых компонентов (для многоканальных приборов);

– возможность применения дополнительной оболочки с подогревом и степенью защиты до IР65;

– цифровая обработка сигнала;

– удобное меню пользователя;

– самодиагностика с индикацией результатов на дисплее;

– два программируемых (на превышение или понижение) порога;

– мощные пороговые реле 250В/2,5А;

– наличие звуковой сигнализации;

– цифровые выходы RS-485 и RS-232;

– цифровая индикация концентрации замеряемого компонента по каждому каналу измерений;

– выдача на выходе унифицированного токового сигнала, прямо пропорционального концентрации определяемого компонента;

– выдача зеленой световой индикации при включении газоанализатора;

– выдача светового и текстового сигнала о переходе концентрацией определяемого компонента порогового значения;

– коммутация внешних контуров переключающимися контактами реле (две группы «сухой контакт»), служащими для автоматического отключения (включения) исполнительных устройств в случае включения сигнализации, сообщающей о достижении установленных пороговых значений содержанием определяемого компонента (превышения или снижения);

– выдача данных о концентрации замеряемых компонентов в цифровом формате по RS-485 или RS-232.

– кроме возможности считывания по основным каналам концентраций газоанализатор снабжен возможностью управления по каналу связи RS-485 (RS-232), а именно:

– корректировка начала шкалы;

– корректировка конца шкалы;

– задание порогов.



Прибор легко интегрируется в измерительную концепцию любого промышленного предприятия и позволяет произвести замену снятых с производства газоанализаторов ГИАМ-14, ГИАМ-15, ГТМ-5101, ГТВ-1101 и других аналогичных изделий одним прибором ГАММА-100.

Технические характеристики ГАММА-100

Контролируемые газы и диапазоны их измерений:

Измеряемый

компонент

Единица

физической величины

Диапазон измерений

Принцип измерения

Состав анализируемой среды

Оксид углерода СО

об. доля млн-1

0 – 200; 0 – 500;

0 – 1000; 0 – 2000

оптико-акустический



Оксид углерода СО

об. доля %

0 – 0,5; 0 – 1; 0 – 2;

0 – 5; 0 – 10; 0 – 20;

0 – 30; 0 – 50; 0 – 70; 0 – 100

оптико-акустический



Оксид углерода СО

г/м3

0 – 15

оптико-акустический



Диоксид углерода СО2

об. доля млн-1

0 – 100; 0 – 200; 0 – 500;

0 – 1000; 0 – 2000

оптико-акустический



Диоксид углерода СО2

об. доля %

0 – 0,5; 0 – 1; 0 – 2;

0 – 5; 0 – 10; 0 – 20;

0 – 30; 0 – 50; 0 – 70; 0 – 100

оптико-акустический



Диоксид углерода СО2

об. доля %

0 – 30; 0 – 50;

40 – 100; 90 – 100

термокондуктометрический

диоксид углерода – азот

Метан СН4

об. доля млн-1

0 – 500; 0 – 1000; 0 – 2000

оптико-акустический



Метан СН4

об. доля %

0 – 0,5; 0 – 1; 0 – 2;

0 – 5; 0 – 10; 0 – 20;

0 – 30; 0 – 50; 0 – 70; 0 – 100

оптико-акустический



Диоксид серы SO2

г/м3

0 – 2; 0 – 5; 0 – 10;

0 – 20; 0 – 60

оптико-акустический



Азот N2

об. доля %

0 – 20; 80 – 100;

0 – 40; 0 – 60; 60 – 100

термокондуктометрический

азот – гелий

Водород Н2

об. доля %

0 – 0,5; 0 – 1

термокондуктометрический

водород –

диоксид углерода (10%) – кислород (2%)

– остальное азот

Оксид азота NO

г/м3

0 – 1; 0 – 2

оптико-акустический



Водород Н2

об. доля %

0 – 1; 0 – 2; 0 – 3; 0 – 5;

0 – 10; 0 – 20; 0 – 30;

0 – 40; 0 – 50; 0 – 60;

0 – 80; 0 – 100; 50 – 100;

60 – 100; 80 – 100;

90 – 100; 95 – 100

термокондуктометрический

водород – азот

Водород Н2

об. доля %

0 – 1; 0 – 2;

0 – 3; 90 – 100

термокондуктометрический

водород – воздух

Водород Н2

об. доля %

0 – 1; 0 – 2; 0 – 3

термокондуктометрический

водород – кислород

Водород Н2

об. доля %

50 – 100; 70 – 100

термокондуктометрический

водород – метан

Кислород О2

об. доля %

0 – 1; 0 – 2

термокондуктометрический

кислород – гелий

Кислород О2

об. доля %

0 – 1; 0 – 2; 0 – 3

термокондуктометрический

кислород – водород

Гелий Не

об. доля %

10 – 100

термокондуктометрический

гелий – азот

Кислород О2

об. доля %

0 – 1; 0 – 2; 0 – 5;

0 – 10; 0 – 21; 0 – 30;

0 – 50; 0 – 80; 0 – 100;

15 – 30; 50 – 80;

80 – 100; 90 – 100;

95 – 100; 98 – 100

термомагнитный

кислород – азот

Кислород О2

об. доля %

0 – 1; 0 – 2; 0 – 5;

0 – 100; 80 – 100;

90 – 100; 98 – 100

термомагнитный

кислород – аргон

Кислород О2

об. доля %

0 – 1; 0 – 2; 0 – 5;

0 – 10; 0 – 21;

0 – 30; 0 – 50

термомагнитный

кислород – дымовой газ

Примечание: Диапазон давления исследуемой среды для канала измерения водород-азот с термокондуктометрическим принципом измерений и диапазонами измерения объемного содержания водорода (95-100)%, (90-100)%, (80-100)% может быть (84-106,7)кПа либо (180-220)кПа.



Для газоанализаторов, имеющих каналы измерений, основанные на термомагнитном принципе замеров с диапазоном измерения объемного содержания кислорода (90-100)%, (95-100)% либо (98-100)%, сравнительную камеру необходимо постоянно обдувать кислородом (О2) особой чистоты согласно ТУ-21-10-83 с расходом (0,2±0,05)л/мин.



Условия эксплуатации ГАММА-100:

Характеристики

Значения

Диапазон температуры окружающей и анализируемой среды

от 5 до 45 °С

Диапазон температуры окружающей среды при работе в дополнительной оболочке

от -40 до 45 °С

Относительная влажность окружающей среды при температуре 25 °С

до 80%

Диапазон давления анализируемой газовой среды

от 630 до 800 мм. рт. ст.

Расход анализируемой газовой среды

(0,9 ±0,1) л/мин

Влажность анализируемой газовой среды

не более 5 г/м3

Массовая концентрация пыли в анализируемой среде

не более 1 г/м3

Производственная вибрация:

– частота

– амплитуда

от 10 до 55 Гц

не более 0,35 мм

Исполнения ГАММА-100

Обозначение

Кол-во

измери-тельных каналов

Принцип измерений и максимальное количество измерительных каналов

Наличие интерфейса Ethernet

Габаритные размеры, мм

Масса, кг

термомаг-нитный

термокон-дуктомет-рический

оптико-акустический

ширина

длина

высота

ИБЯЛ.413215.001

3

1

1

2

есть

485

435

280

20

ИБЯЛ.413215.001-01

3

1

1

2

нет

485

435

280

20

ИБЯЛ.413215.001-02

2

1

1

2

есть

485

435

280

20

ИБЯЛ.413215.001-03

2

1

1

2

нет

485

435

280

18

ИБЯЛ.413215.001-04

2

1

1

нет

есть

485

435

146

16

ИБЯЛ.413215.001-05

2

1

1

нет

нет

485

435

146

16

ИБЯЛ.413215.001-06

1

1

1

1

есть

485

435

146

15

ИБЯЛ.413215.001-07

1

1

1

1

нет

485

435

146

15

ИБЯЛ.413215.001-08

1

1

1

нет

есть

300

435

146

14

ИБЯЛ.413215.001-09

1

1

1

нет

нет

300

435

146

14

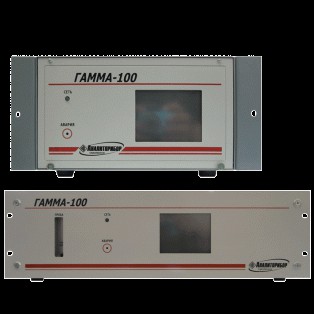

Газоанализатор ГАММА-100 является одноблочным прибором с измерительными датчиками, встроенными в корпус. На лицевую панель выведены: клавиатура управления, жидкокристаллический экран, на котором отображаются замеренные данные и индикация расхода контролируемой пробы. Газоанализатор снабжен интерфейсами RS232, RS485 при помощи которых информация может передаваться на персональный компьютер. Также газоанализатор оснащен унифицированным токовым выходом (переключающимися 0-5мА либо 4-20мА) и контактами реле для коммутации внешних контуров. Прибор запитывается напряжением 220В от сети переменного тока.



Степень защиты газоанализатора от проникновения воды, доступа к опасным частям, попадания посторонних твердых предметов – IP20, при необходимости монтажа на наружных площадках (-50-+45°С) газоанализатор поставляется в стандартном шкафу, имеющем степень защиты IP54.

Способ забора пробы: принудительный (избыточное давление или побудитель расхода).



Если на входе газоанализатора параметры анализируемой среды не соответствуют техническим требованиям, по отдельному заказу возможна поставка необходимой системы пробоподготовки. В эту систему можно включить осушитель пробы, побудитель расхода, холодильник и другие устройства.



Для заказа газоанализатора, а также необходимой для него системы пробоподготовки обязательно нужно заполнить опросный лист.

Комплект поставки ГАММА-100

1. Газоанализатор ГАММА-100.

2. Комплект ЗИП.

3. Эксплуатационная документация.
